Se 48 eV de energia são necessários para mover uma carga por meio de uma diferença de potencial (ddp) de 12 V, determine a carga envolvida?

Os métodos de nivelamento, em ordem decrescente de precisão, são:

Mantendo a carga R_L inalterada, reduza o circuito A da figura para o modelo representado pelo circuito B. A partir do modelo reduzido, determine, respectivamente, o valor de V_th e o valor de R_L para que a transferência de potência à carga seja máxima.

Qual das alternativas satisfaz aos valores solicitados?

Legenda: O circuito B representa um modelo elétrico reduzido do circuito A

Está CORRETA a alternativa:

Na maioria das concessionárias de fornecimento de energia elétrica permite-se a partida direta para motores até 5 CV (3,72 kW). Acima desta potência usam-se dispositivos que diminuem a tensão aplicada aos terminais dos motores e desta maneira limita-se a corrente de partida.

Considere:

I- Chave estrela-triângulo.
II- Chaves contactoras.
III- Compensador ou autotransformador.
IV- Inversão do sentido de rotação de motores trifásicos.

V- Partida de motores trifásicos com rotor de anéis.

Estão CORRETAS:

As tendências tradicionais e a reatualização do conservadorismo tinham um traço marcante em comum:

A Norma Brasileira NBR-5410 – Instalações Elétricas de Baixa Tensão considera três tipos de aterramento.

Assim, pode-se afirmar como CORRETO que:

I- O esquema TN possui um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodos de aterramento eletricamente distintos do eletrodo de aterramento da alimentação.

II- O esquema TT possui um ponto de alimentação diretamente aterrado, sendo as massas ligadas a esse ponto através de condutores de proteção.

III- No esquema IT todas as partes vivas são isoladas da terra ou um ponto de alimentação é aterrado por meio de impedância.

Está CORRETA ou estão CORRETAS:

As normas técnicas para equipamentos elétricos, prescrevem que os equipamentos devem ser dimensionados e construídos para suportar os esforços mecânicos e térmicos em casos de curto circuitos. No caso de painel elétrico de média tensão denominados Conjunto de Manobra e Controle, mais conhecido na prática como Painel de Média Tensão, Painéis ou quadros de Distribuição, a norma ABNT (NBR-6979) prescreve o tipo de ensaio de arco elétrico criado pelas falhas internas e que o resultado dos ensaios serão considerados satisfatórios quando nas condições normais de operação do equipamento: Para o ensaio de arco elétrico, segundo a norma NBR-6979, os seguintes requisitos forem atendidos.

Indique as afirmativas CORRETAS:

I- As portas e tampas se abrirem.
II- Partes ou componentes internos não forem arremessados.
III- O arco não provocar perfurações no invólucro.
IV- Os indicadores verticais colocados externamente não se inflamarem.
V- Os indicadores horizontais colocados externamente não se inflamarem.

Estão CORRETAS:

Com referência aos tipos de motores elétricos, podese dizer que existem três tipos que são: Motores CC, motores CA síncronos e motores CA assíncronos.

I- Todos os motores possuem rotor em gaiola de esquilo.
II- Motores CC podem ser série ou com ímã permanente com ou sem escovas.
III- Um dos tipos de motor CA assíncrono possui rotor enrolado ou bobinado.
IV- Um dos tipos de motor CA síncrono monofásico usa ímã permanente.

Estão CORRETAS:

Um técnico utilizou uma régua comum graduada para verificar a dimensão da aresta lateral de um cubo em um desenho técnico. A leitura obtida foi de 68 mm.

Qual é o volume deste cubo em litros, sabendo que o desenho está representado na escala 1:5 ?

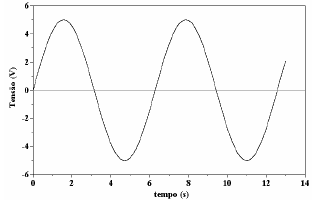

Para a figura, considere as seguintes afirmativas:

I- O período desta tensão tem 8 s.
II- A amplitude da tensão é de 5 V_p.
III- A frequência desta tensão é de, aproximadamente, 6 Hz.

Está CORRETA ou estão CORRETAS:
