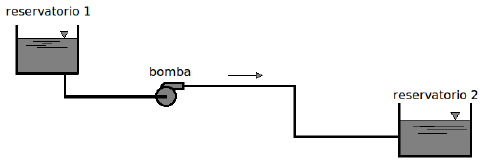

Abaixo é ilustrada uma instalação hidráulica cujos reservatórios estão abertos para a atmosfera e o nível do reservatório 1 está acima do nível do reservatório 2.

Dada essa instalação e considerando que o H indicado nos gráficos representa a altura manométrica, assinale o gráfico que representa a curva característica da bomba e a curva característica da instalação.

Em relação aos processos de fabricação, é correto afirmar:

Na condição de regime turbulento, pelo diagrama de Moody, o fator de atrito, ou fator de Darcy, de um fluido escoando internamente em uma tubulação depende de:

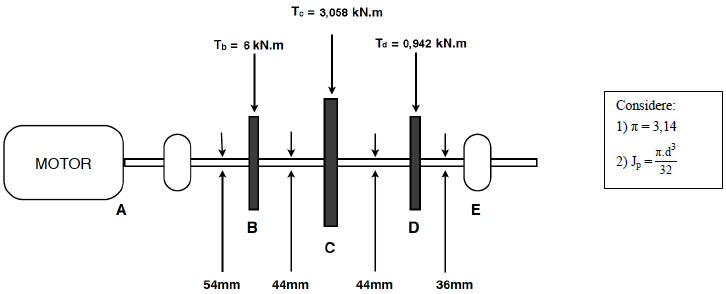

Sob condições normais de funcionamento, o motor elétrico ilustrado na figura abaixo produz torque de 10 kN.m.

Sabendo-se que o eixo é maciço ao longo de todo o seu comprimento, qual a máxima tensão de cisalhamento no eixo CD?

Duas bombas estão instaladas em série em uma instalação hidráulica cuja vazão é 40 m³/h. Nessas condições, a bomba 1 opera com uma altura manométrica de 9 metros e rendimento de 80% e a bomba 2 funciona com uma altura manométrica de 9 metros e rendimento de 20%. Qual o rendimento da associação das duas bombas?

O objetivo da Estatística é proporcionar conhecimento a partir de um conjunto de dados. São utilizadas medidas características de centro e de variabilidade para resumir o conjunto de dados. Considerando a média como uma medida de centro, assinale a afirmativa correta.

A figura abaixo ilustra uma bomba centrífuga com pás direcionadoras. Os pontos numerados na figura descrevem a posição da partícula de fluido, como segue:

1 – entrada do rotor;

2 – saída do rotor;

3 – região intermediária entre a saída do rotor e a entrada das pás direcionadoras;

4 – entrada das pás direcionadoras; 5 – saída das pás direcionadoras.

Nessa figura, são ilustradas algumas das pás do rotor e algumas pás direcionadoras sob condições de operação. O rotor gira com rotação constante e as pás direcionadoras estão imóveis. É possível observar a propagação de grandes vórtices originários dos pontos 1 e 4. Considerando a presença desses vórtices, assinale a afirmativa correta.

Um mancal de ferro fundido, suportando munhão de aço, tem se mostrado uma excelente combinação no ponto de vista de desgaste e atrito no caso do atrito combinado. Entretanto, o ferro fundido

O coeficiente de perda de carga localizada de uma válvula é igual a 4,8. Sabendo que o coeficiente de atrito ou coeficiente de Darcy é de 0,012 e o diâmetro da tubulação é de 100 mm, qual o comprimento equivalente dessa válvula para um cálculo de perda de carga?

A velocidade de rotação específica, n_q, é um dos parâmetros utilizados para a seleção de bombas hidráulicas e ventiladores. Sobre o assunto, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Caso o valor de n_q exigido na instalação seja menor que o recomendado para bombas radiais simples, pode-se utilizar uma bomba radial com um maior número de estágios.

( ) As bombas axiais possuem valores de n_q maiores que aqueles obtidos pelas bombas radiais.

( ) Os ventiladores centrífugos possuem valores de n_q menores que os dos ventiladores axiais.

Assinale a sequência correta.
