O termo sistema refere-se a qualquer dispositivo físico que produza um sinal de saída em resposta a um sinal de entrada. No domínio do tempo, um sistema linear é descrito em termos de sua resposta ao impulso. A respeito do assunto, assinale a alternativa correta.

Sinais determinísticos são sinais que contêm informação sobre o comportamento de algum fenômeno físico. A respeito do assunto, considere as seguintes afirmativas:

1. Sinais (formas de onda) fisicamente realizáveis podem ser representados por funções complexas do tempo.

2. Sinais fisicamente realizáveis têm um valor pico finito.

3. Sinais fisicamente realizáveis têm valores significativos de amplitude diferentes de zero num intervalo infinito de tempo.

4. Sinais fisicamente realizáveis são representados por funções contínuas do tempo.

Assinale a alternativa correta.

Com relação à conectorização óptica da terminação de uma fibra multimodo, através de conectores do tipo SC ou ST, identifique a etapa que NÃO faz parte desse processo.

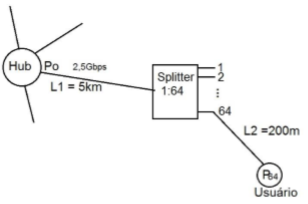

Considere o diagrama esquemático de uma rede óptica utilizando a tecnologia PON para levar a fibra até a casa do usuário final (FTTh – Fiber to the home), apresentado na figura ao lado:

Considere que o equipamento receptor óptico do usuário P₆₄ tem sensibilidade de -20 dBm. O Hub tem taxa de dados de downstream de 2,5 Gbps. As fibras ópticas ligando o Hub até o splitter de 1:64 usuários, numa distância L1 = 5 km, bem como o cabo óptico que liga o splitter ao P₆₄, com L2 = 200 m, apresentam coeficientes de atenuação de 0,5 dB/km. Os conectores nas terminações das fibras apresentam perdas de 1 dB. Suponha não haver emendas nas fibras ao longo dos trechos considerados. Para uma margem de garantia de 10 dBm acima da sensibilidade mínima do receptor, a potência Po na saída do Hub e a taxa de dados para o usuário final terão, respectivamente, os valores aproximados de:

Em engenharia de telecomunicações e projeto de sistemas de comunicação óptica, é bastante útil converter as unidades de medida de potência para uma escala logarítmica em decibel (dB). Uma vez que a potência é medida em watts, um valor de potência em escala logarítmica será dado pela equação P_dB = 10 log₁₀ (P/P_ref), sendo P_ref um valor de referência de potência. A unidade de medida na escala logarítmica é expressa por dB seguido de uma letra que indica a escala de referência. Duas unidades de medida muito utilizadas em sistemas de comunicação referentes à potência de sinal em escala logarítmica são o dBW e o dBm, cujas potências de referência Pref valem 1 W e 1 mW, respectivamente. Nesse caso, 1 W corresponde a 0 dBW, e 1 mW corresponde a 0 dBm. Assim, a relação correta para a conversão entre as unidades dBW e dBm é:

Com relação às redes ópticas e suas principais topologias, numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.

1. Topologia em árvore.

2. Topologia em anel.

3. Topologia em estrela.

4. Topologia em barramento.

( ) Os usuários são conectados ao terminal de linha óptica (OLT) através de derivações de um entroncamento principal, permitindo conexão pontomultiponto.

( ) É a mais adequada para uma rede óptica passiva (PON) em uma rede local (LAN), pois permite o compartilhamento de infraestrutura entre todos os usuários, reduzindo custos, com o sinal sendo levado de uma OLT até um splitter, que divide o sinal entre os N usuários finais.

( ) Os usuários finais são conectados diretamente a um terminal de linha óptica (OLT), permitindo grandes taxas de transmissão de dados e uso de bandas dedicadas ao usuário final.

( ) Permite adotar esquemas de redundância e segurança, com conexão ponto-multiponto, porém torna difícil a administração e localização de defeitos.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

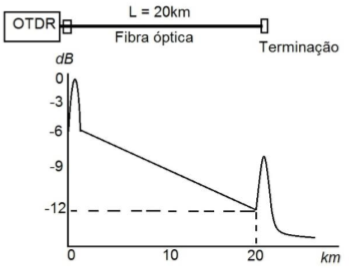

Um OTDR (Optical Time Domain Reflectometer) é um refletômetro no domínio do tempo muito utilizado na caracterização de fibras ópticas, conectores e emendas. Basicamente, injeta-se um pulso óptico na fibra óptica que se quer analisar e mede-se a intensidade e atraso das várias reflexões ao longo da fibra, que voltam ao ponto de entrada do sinal na fibra. As reflexões ocorrem devido a falhas na fibra óptica, espalhamento Rayleigh, regiões com curvas, conectores, emendas e terminações da fibra, permitindo também a medição do comprimento L de uma fibra e a atenuação de sinal em função da distância. Um esboço do gráfico típico obtido em um OTDR para uma fibra sem emendas ou conectores, terminada a L = 20 km do OTDR, é mostrado na figura ao lado:

Com base no gráfico apresentado, o valor aproximado do coeficiente de atenuação dessa fibra é de:

Uma fibra óptica monomodo apresenta coeficiente de atenuação de 0,5 dB/km. Considere, por questão de simplicidade, que as perdas por conectorização e emendas ópticas valem 1 dB em cada emenda ou conector. Um link de fibra óptica ligando dois pontos A e B distantes 10 km entre si apresenta uma emenda a cada 2 km e dois conectores localizados nos extremos da fibra. Para um receptor óptico que opera com sensibilidade mínima de -20 dBm, a potência mínima inserida pela fonte óptica no início do link para que possa operar no limiar de recepção deverá ser de:

Atualmente, em sistemas de comunicação óptica, os cabos ópticos aéreos são instalados aproveitando-se a infraestrutura existente das linhas de transmissão de energia elétrica. Quando instalados nas torres de sistema de energia em alta tensão, os cabos ópticos podem estar sujeitos à presença de altos campos elétricos de baixa frequência. Nesse caso, é correto afirmar:

Um divisor (ou splitter) óptico é um dispositivo muito importante em sistemas de comunicações ópticas, para permitir a divisão da potência P de um sinal óptico entre N terminais de saída. Os splitters ópticos em geral dividem o sinal em N = 2^m saídas, sendo m = 1, 2, 3... um número inteiro. Sabe-se que cada divisão da potência P por um fator de 2 corresponde a uma atenuação de 3dB na potência de saída, quando se mede a potência em escala logarítmica. Nesse sentido, considerando-se um splitter 1:8 (divisor por 8), com uma potência óptica de entrada de 10 dBm, e desprezando qualquer perda por conectorização, a potência nos terminais de saída será de:
