Com relação à propagação de ondas de rádio em canais de comunicação sem fio, assinale a alternativa correta.

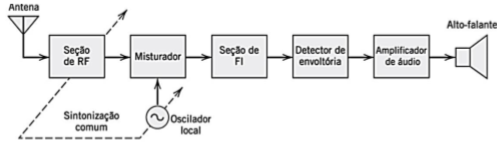

Supondo que se deseja sintonizar o sinal de uma estação de rádio cuja frequência portadora é igual a 1 MHz, qual deverá ser, nesse caso, a frequência do oscilador local?

O espectro de radiofrequências é a faixa do espectro eletromagnético de 9 kHz a 300 GHz utilizada na radiocomunicação. O espectro de radiofrequências, por sua vez, é dividido em faixas cujo uso é administrado pela Anatel.

Com relação ao assunto, numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.

1. Faixa de LF.

2. Faixa de SHF.

3. Faixa de VHF.

4. Faixa de UHF.

( ) Sistemas de satélite Banda C e Banda Ku utilizam essa faixa.

( ) A maioria das comunicações submarinas são efetuadas nessa faixa.

( ) Sinais de radiodifusão de TV digital são transmitidos nessa faixa.

( ) Faixa que vai de 30 MHz até 300 MHz.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

A modulação em frequência (FM) é uma forma de modulação angular na qual a frequência instantânea da onda portadora varia linearmente com o sinal de mensagem. O sinal modulado em frequência é descrito no domínio do tempo por

!$ s !$(!$ t !$) = !$ A !$_{!$ c !$} cos [2!$ \pi !$!$ f !$_{!$ c !$}!$ t !$ +2!$ \pi !$!$ k !$_{!$ f !$} ∫₀^{!$ t !$} !$ m !$(!$ \tau !$)!$ d !$!$ \tau !$ ]

em que !$ A !$!$ c !$ é a amplitude da onda portadora, !$ f !$!$ c !$ representa a frequência da portadora não modulada, !$ k !$!$ f !$ é a sensibilidade à frequência do modulador e !$ m !$(!$ t !$) representa o sinal de mensagem. Com relação ao assunto, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) A potência média do sinal !$ s !$(!$ t !$) é igual a !$ A !$_{!$ c !$}^{!$ 2 !$} !$ 2 !$ ⁄ , independentemente da potência de !$ m !$(!$ t !$).

( ) Quanto maior for a sensibilidade à frequência do modulador, maior será a largura de banda ocupada pelo sinal !$ s !$(!$ t !$).

( ) A largura de banda do sinal !$ s !$(!$ t !$) é igual ao dobro da largura de banda da mensagem.

( ) Quanto maior for a largura de banda ocupada pelo sinal !$ s !$(!$ t !$), melhor será o desempenho em relação a ruído do sistema FM.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

GSM (Global System for Mobile Communications) é o padrão de telefonia móvel de segunda geração (2G) que integra canais de voz e comunicação de dados mais usados no mundo. A respeito do assunto, assinale a alternativa correta.

Um sinal de voz com largura de banda igual a 4 kHz é amostrado à sua taxa de Nyquist e as amostras são digitalizadas utilizando-se um quantizador uniforme de oito bits. A sequência binária resultante é transformada em uma forma de onda elétrica com sinalização polar NRZ (não retorno a zero). Utilizando como base para definir a largura de banda do sinal NRZ a largura do lóbulo principal do seu espectro, assinale a alternativa que apresenta a largura de banda do sinal NRZ.

A modulação de amplitude é uma forma de modulação de onda contínua em que a amplitude de uma onda senoidal é variada de forma contínua, de acordo com o sinal de mensagem que se deseja transmitir. A modulação de amplitude pode ser classificada em quatro tipos, dependendo do conteúdo espectral do sinal modulado. Com relação ao assunto, numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.

1. Modulação de amplitude padrão (AM).

2. Modulação de banda lateral dupla e portadora suprimida (DSB-SC).

3. Modulação de banda lateral única (SSB).

4. Modulação de banda lateral vestigial (VSB).

( ) Tipo de modulação de amplitude que requer uma largura de banda de transmissão igual ao dobro da largura de banda da mensagem. É necessária a utilização de um detector coerente para recuperar a mensagem no receptor.

( ) Tipo de modulação de amplitude mais eficiente do ponto de vista espectral.

( ) Tipo de modulação de amplitude que requer uma largura de banda de transmissão igual ao dobro da largura de banda da mensagem. A mensagem pode ser recuperada no receptor com a utilização de um detector de envoltória.

( ) Tipo de modulação utilizado na radiodifusão de TV analógica.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

Filtro passa-faixa é um exemplo de sistema linear invariante no tempo. Assinale a alternativa que caracteriza corretamente um filtro passa-faixa.

O espectro de um sinal descreve a representação do sinal no domínio da frequência. Com relação ao assunto, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) O espectro de frequência de sinais não periódicos é discreto.

( ) O espectro de frequência de sinais fisicamente realizáveis tem valores significativos num intervalo finito de frequências.

( ) A largura de banda de um sinal fornece uma medida da extensão do conteúdo espectral significativo do sinal para frequências positivas.

( ) O espectro de qualquer sinal real é simétrico com relação à frequência zero.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Um sinal de voz com potência média igual a 14 dBm é passado através de um amplificador com ganho de potência igual a 16 dB. Com base nos dados apresentados, assinale a alternativa que apresenta o valor correto da potência média do sinal de saída desse amplificador.
