Prova Completa: Técnico de Eletrotécnica (DCTA - VUNESP

1833363 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico de Eletrotécnica
Provas ×

Proteção de Sistemas Elétricos

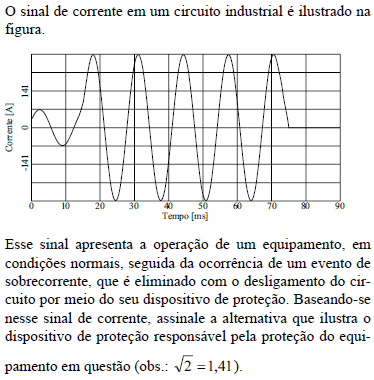

Enunciado 1833363-1

Provas

Questão presente nas seguintes provas

1833362 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico de Eletrotécnica
Provas ×

Eletrônica AnalógicaCircuitos

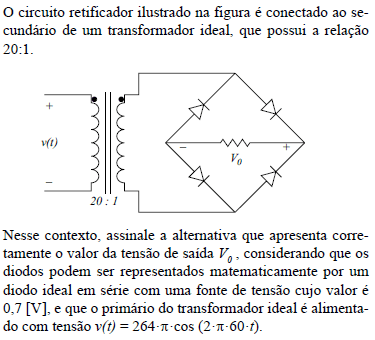

Enunciado 1833362-1

Provas

Questão presente nas seguintes provas

1833361 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico de Eletrotécnica
Provas ×

Transformadores e Máquinas Elétricas

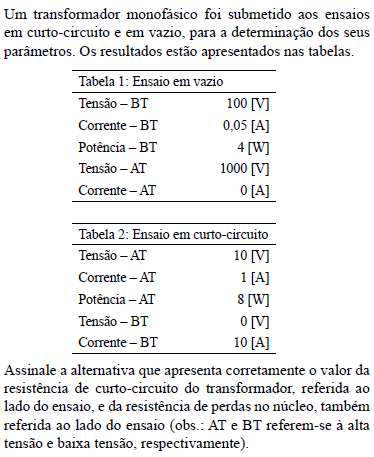

Enunciado 1833361-1

Provas

Questão presente nas seguintes provas

1833360 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico de Eletrotécnica
Provas ×

Transformadores e Máquinas Elétricas

Uma máquina síncrona trifásica de polos salientes opera como gerador e alimenta uma carga trifásica equilibrada, puramente resistiva, conectada em estrela aterrada. Essa máquina possui reatância síncrona de 3 [Ω], e a carga trifásica possui 4 [Ω], por fase. Dado que a força eletromotriz produzida no enrolamento de armadura é 100 [V] por fase, assinale a alternativa que apresenta corretamente a amplitude da corrente de fase que circula pela carga.

Provas

Questão presente nas seguintes provas

1833359 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico de Eletrotécnica
Provas ×

Instalações ElétricasSubestações

Assinale a alternativa correta acerca dos tipos de manutenção existentes.

A

Manutenção preditiva é a manutenção planejada, que previne a correção de danos, após a sua ocorrência.

B

Manutenção corretiva é o acompanhamento do estado dos equipamentos, baseado na análise histórica dos seus modos de operação, com o objetivo de predizer a ocorrência de eventuais danos.

C

Manutenção corretiva é o acompanhamento do estado dos equipamentos, baseado na análise histórica dos seus modos de operação, com o objetivo de predizer a ocorrência de eventuais danos.

D

Enquanto a manutenção preventiva é a manutenção planejada, que previne a correção de danos por meio da manutenção do estado operativo dos equipamentos, a manutenção preditiva consiste na análise histórica dos equipamentos de modo a predizer a ocorrência de danos.

E

A manutenção corretiva é indicada para quaisquer equipamentos, pois apresenta custo bastante reduzido e permite que os equipamentos operem sempre próximo às suas condições nominais, reduzindo os índices de interrupção de operação.

Provas

Questão presente nas seguintes provas

1833358 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico de Eletrotécnica
Provas ×

Eletrônica AnalógicaCircuitos

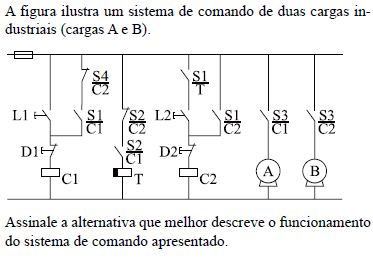

Enunciado 1833358-1

A

Com o sistema ligado, ao pressionar D1, a bobina do contator C1, a bobina do temporizador e a carga A são energizadas. Após a contagem de tempo do temporizador, a carga B pode ser energizada por meio do pressionamento do botão D2, que energiza a bobina do contator C2 e desenergiza a bobina do contator C1, desligando a carga A.

B

Com o sistema ligado, ao pressionar D2, a bobina do contator C2, a bobina do temporizador e a carga B são energizadas. Após a contagem de tempo do temporizador, a carga B pode ser energizada por meio do pressionamento do botão D1, que energiza a bobina do contator C2 e desenergiza a bobina do contator C1, desligando a carga A.

C

Com o sistema desligado, ao pressionar L1, a bobina do contator C1, a bobina do temporizador e a carga A são energizadas. Após a contagem de tempo do temporizador, a carga B pode ser energizada por meio do pressionamento do botão L2, que energiza a bobina do contator C2 e desenergiza a bobina do contator C1, desligando a carga A.

D

Com o sistema desligado, ao pressionar L2, a bobina do contator C2, a bobina do temporizador e a carga B são energizadas. Após a contagem de tempo do temporizador, a carga A pode ser energizada por meio do pressionamento do botão L1, que energiza a bobina do contator C1 e desenergiza a bobina do contator C2, desligando a carga A.

E

Com o sistema em repouso, ao pressionar D1 ou D2, a bobina do contator C2, a bobina do temporizador e a carga B são desenergizadas. Após a contagem de tempo do temporizador, a carga A pode ser energizada novamente, por meio do pressionamento do botão L2, que energiza a bobina do contator C1 e desenergiza a bobina do contator C2, desligando a carga B.

Provas

Questão presente nas seguintes provas

1833357 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico de Eletrotécnica
Provas ×

Instalações ElétricasSubestações

O trabalho de manutenção em sistemas elétricos desenergizados e liberados para o trabalho deve ser precedido dos procedimentos apropriados, apresentados a seguir:

I. constatação da ausência de tensão; II. seccionamento; III. proteção dos elementos energizados existentes; IV. impedimento de reenergização; V. instalação de aterramento temporário com equipotencialização dos condutores dos circuitos; VI. instalação da sinalização de impedimento de reenergização. Assinale a alternativa que apresenta a ordem correta desses procedimentos.

Provas

Questão presente nas seguintes provas

1833356 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico de Eletrotécnica
Provas ×

Eletrônica AnalógicaCircuitos

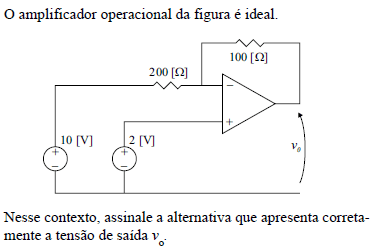

Enunciado 1833356-1

Provas

Questão presente nas seguintes provas

1833355 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico de Eletrotécnica
Provas ×

Instalações ElétricasManutenção dos equipamentos elétricos

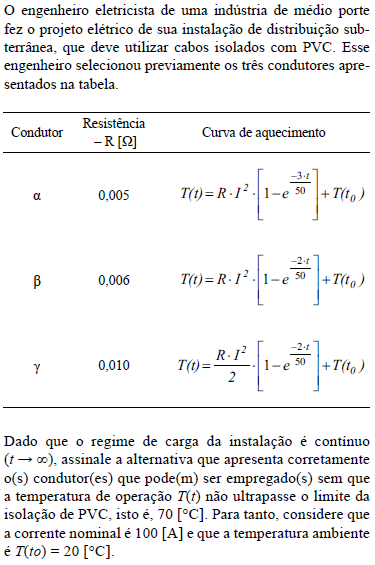

Enunciado 1833355-1

Provas

Questão presente nas seguintes provas

1833354 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico de Eletrotécnica
Provas ×

Eletrônica AnalógicaCircuitos

O circuito de alimentação de uma carga monofásica é composto por dois condutores distintos que possuem comprimentos totais de 80 [m] e 20 [m]. O primeiro trecho desse circuito é composto por condutores que possuem 0,2 [Ω/km], e o segundo trecho é composto por condutores que possuem 0,4 [Ω/km]. Nesse contexto, supondo que a carga monofásica seja alimentada com 50 [A], assinale a alternativa que apresenta corretamente a queda de tensão nesse circuito, nas condições apresentadas.
