Prova Completa: Técnico de Eletrotécnica (DCTA - VUNESP

1833373 Ano: 2013
Disciplina: Inglês (Língua Inglesa)
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico de Eletrotécnica
Provas ×

Língua Inglesa - Compreensão e Interpretação de Texto

A afirmação a seguir apresenta alguns dos fundamentos de circuitos elétricos.

“... the algebraic sum of the voltages around any closed path in a circuit is identically zero for all time, and the algebraic sum of the currents injected in any closed surface is identically zero, also for all time ...” A afirmação indica que

A

a soma algébrica das correntes em um laço é identicamente nula, assim como a soma algébrica das tensões injetadas em uma superfície fechada.

B

a soma algébrica das tensões em uma superfície fechada é identicamente nula, assim como a soma algébrica das correntes injetadas em um laço.

C

a soma algébrica das tensões em um laço é identicamente nula, assim como a soma algébrica das correntes injetadas em uma superfície fechada.

D

a soma algébrica das correntes em uma superfície é identicamente nula, assim como a soma algébrica das tensões injetadas em um laço fechado.

E

o produto algébrico das tensões em um laço fechado é identicamente vazio, assim como a soma algébrica das correntes injetadas em uma superfície de observação.

Provas

Questão presente nas seguintes provas

1833372 Ano: 2013
Disciplina: Inglês (Língua Inglesa)
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico de Eletrotécnica
Provas ×

Língua Inglesa - Compreensão e Interpretação de Texto

O texto a seguir descreve fontes de energia comumente utilizadas pela humanidade.

“... in one hand there are renewable resources, which are resources continually replenished, such as sunlight, wind, tides, waves and geothermal heat. On the other hand, there are non-renewable resources, which are resources consumed much faster than nature can generate them, such as coal, petroleum, and natural gas ...” Segundo o texto,

A

energias não renováveis são aquelas continuamente reabastecidas, assim como energia solar, energia eólica, energia das marés, energia das ondas e energia geotérmica. Por outro lado, as energias renováveis são aquelas consumidas a uma velocidade superior à capacidade de reposição da natureza, assim como carvão, petróleo e gás natural.

B

energias renováveis são aquelas continuamente reabastecidas, assim como carvão, petróleo e gás natural. Por outro lado, as energias não renováveis são aquelas consumidas a uma velocidade superior à capacidade de reposição da natureza, assim como energia solar, energia eólica, energia das marés, energia das ondas e energia geotérmica.

C

energias renováveis são aquelas continuamente reabastecidas, assim como energia solar, energia eólica, energia das marés, energia das ondas e energia geotérmica. Por outro lado, as energias não renováveis são aquelas consumidas a uma velocidade superior à capacidade de reposição da natureza, assim como carvão, petróleo e gás natural.

D

energias não renováveis são aquelas continuamente reabastecidas, assim como carvão, petróleo e gás natural. Por outro lado, as energias renováveis são aquelas consumidas a uma velocidade superior à capacidade de reposição da natureza, assim como energia solar, energia eólica, energia das marés, energia das ondas e energia geotérmica.

E

energias para reabastecimento são aquelas continuamente renováveis, assim como carvão, petróleo e gás natural. Por outro lado, as energias para armazenamento são aquelas consumidas a uma velocidade superior à capacidade de reposição da natureza, assim como energia solar, energia eólica, energia das marés, energia das ondas e energia geotérmica.

Provas

Questão presente nas seguintes provas

1833371 Ano: 2013
Disciplina: Inglês (Língua Inglesa)
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico de Eletrotécnica
Provas ×

Língua Inglesa - Compreensão e Interpretação de Texto

A afirmação descreve um arranjo experimental composto por um amplificador operacional utilizado como subtrator.

“An ideal operational amplifier acting differentially as a subtractor, has an unitary gain. In this case, the output signal is given by the difference from the voltage signal connected to the negative terminal of the op-amp to the voltage signal connected to the positive one. When the voltage signal connected to the negative terminal is fifty volts (positive) and the voltage signal connected to the positive terminal is one hundred and fifty volts (negative), the output signal is two hundred volts (positive).” O texto descreve um arranjo experimental composto por um amplificador operacional na configuração

A

inversora, com ganho unitário, que é capaz de efetuar a operação de subtração entre dois sinais distintos. No texto, é efetuada a subtração entre dois sinais, resultando em um sinal de saída de +200 [V].

B

subtratora, com ganho unitário, que é capaz de efetuar a operação de subtração entre dois sinais distintos. No texto, é efetuada a subtração entre dois sinais, resultando em um sinal de saída de +200 [V].

C

subtratora, com ganho unitário, que é capaz de efetuar a operação de subtração entre dois sinais distintos. No texto, é efetuada a subtração entre dois sinais, resultando em um sinal de saída de –200 [V].

D

inversora, com ganho unitário, que é capaz de efetuar a operação de subtração entre dois sinais distintos. No texto, é efetuada a subtração entre dois sinais, resultando em um sinal de saída de –200 [V].

E

inversora, com ganho subtrator, que é capaz de efetuar a operação de multiplicação entre dois sinais distintos. No texto, é efetuada a subtração entre dois sinais, resultando em um sinal de saída de +200 [V].

Provas

Questão presente nas seguintes provas

1833370 Ano: 2013
Disciplina: Inglês (Língua Inglesa)
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico de Eletrotécnica
Provas ×

Língua Inglesa - Compreensão e Interpretação de Texto

A afirmação descreve um equipamento elétrico empregado em sistemas elétricos de potência.

“The winding resistances of an ideal transformer are negligible, all the flux is confined to the core and the permeability of the core is infinite.” De acordo com a afirmação, um transformador ideal possui enrolamentos com resistência

A

nula, todo o fluxo é confinado ao núcleo, e a permeabilidade do núcleo é zero.

B

nula, todo o fluxo é confinado ao núcleo, e a permeabilidade do núcleo é infinita.

C

infinita, nenhum fluxo é confinado ao núcleo, e a permeabilidade do núcleo é zero.

D

infinita, todo o fluxo é confinado ao núcleo, e a permeabilidade do núcleo é infinita.

E

nula, nenhum fluxo é confinado ao núcleo, e a permeabilidade do núcleo é zero.

Provas

Questão presente nas seguintes provas

1833369 Ano: 2013
Disciplina: Inglês (Língua Inglesa)
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico de Eletrotécnica
Provas ×

Língua Inglesa - Compreensão e Interpretação de Texto

A seguinte afirmação apresenta considerações acerca do projeto de máquinas elétricas.

“There are numerous inherent shortcomings to the concept of magnetic circuits, except for the fact that it is the easiest design tool available for calculating fluxes in practical machinery design. Although the use of Maxwell’s equations produces exact results, this method demands considerable effort and does not present significant benefits, when compared to the results produced by the magnetic circuits’ method.” Assinale a alternativa que melhor descreve a afirmação.

A

It is important to use Maxwell’s equations for calculating fluxes in practical machinery design, since the concept of magnetic circuits has many limitations.

B

The limitations of machinery design are related with the use of Maxwell’s equations, instead of the concept of magnetic circuits.

C

The concept of magnetic circuits produces satisfatory results, and the use of Maxwell’s equations could be avoided.

D

Machinery design has numerous inherent limitations when developed with the use of magnetic circuits. Therefore, Maxwell’s equations could be avoided in order to produce significant results.

E

It is necessary to use the concept of magnetic circuits, in order to obtain exact results when calculating fluxes in practical machinery desing. The use of Maxwell’s equations must be limited to actual machinery design.

Provas

Questão presente nas seguintes provas

1833368 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico de Eletrotécnica
Provas ×

Eletrônica Digital

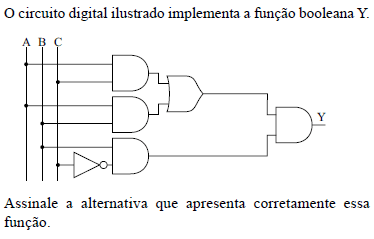

Enunciado 1833368-1

Provas

Questão presente nas seguintes provas

1833367 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico de Eletrotécnica
Provas ×

Eletrônica Analógica

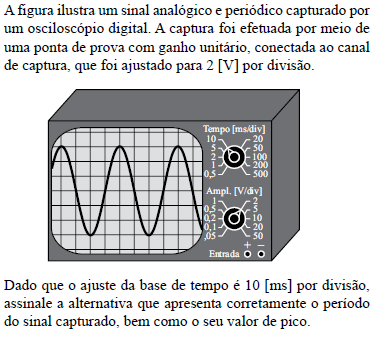

Enunciado 1833367-1

Provas

Questão presente nas seguintes provas

1833366 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico de Eletrotécnica
Provas ×

Instalações ElétricasSubestações

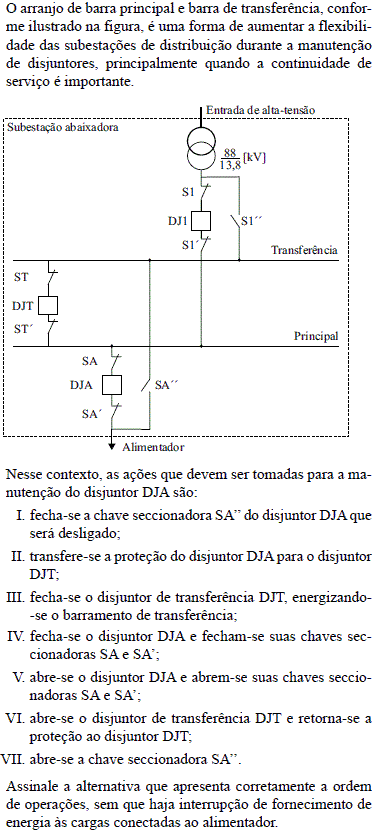

Enunciado 1833366-1

Provas

Questão presente nas seguintes provas

1833365 Ano: 2013
Disciplina: Engenharia Eletrônica
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico de Eletrotécnica
Provas ×

Eletrônica Digital

Assinale a alternativa correta acerca do equipamento elétrico denominado controlador lógico programável.

A

Os módulos de entradas analógicas e digitais são responsáveis por efetuar o controle dos dispositivos da planta automatizada, por meio da realização das instruções residentes na memória volátil da unidade central de processamento do controlador lógico programável.

B

A unidade central de processamento do controlador lógico programável é responsável pela execução das instruções residentes em sua memória, definidas pelo usuário programador.

C

Os módulos de saídas analógicas e digitais são responsáveis por efetuar a avaliação do estado dos dispositivos da planta automatizada, por meio da realização de aquisições de grandezas físicas específicas.

D

O módulo de alimentação do controlador lógico programável é responsável por prover energia aos equipamentos da planta automatizada, mesmo quando da ocorrência de interrupções temporárias no fornecimento de energia elétrica.

E

Dentre as linguagens de programação das instruções residentes na memória volátil da unidade central de processamento, pode-se destacar a linguagem LADDER – Language for Advanced Difuse Description Extended Rail, que se encontra em acentuado declínio.

Provas

Questão presente nas seguintes provas

1833364 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: DCTA

Provas:

Técnico de Eletrotécnica
Provas ×

Proteção de Sistemas Elétricos

Assinale a alternativa correta acerca das funções de proteção para instalações de alta, média e baixa tensão.

A

A proteção de distância, comumente empregada na proteção de transformadores, baseia-se na comparação entre as correntes que circulam por esses equipamentos. Para tal, o relé de proteção que desempenha essa função de proteção considera a 1ª. Lei de Kirchhoff.

B

A proteção diferencial, comumente empregada na proteção de linhas de transmissão, baseia-se na comparação entre a impedância calculada pelo relé de proteção que desempenha essa função e uma impedância predeterminada.

C

A proteção de subfrequência, comumente empregada na proteção de bancos de capacitores, baseia-se na comparação entre a reatância medida pelo relé de proteção que desempenha essa função, e uma reatância predeterminada, na frequência industrial.

D

A proteção de sobrecorrente, comumente utilizada na proteção de alimentadores de distribuição, é o tipo mais simples de função de proteção e baseia-se na comparação entre a corrente medida pelo relé de proteção que desempenha essa função e uma quantidade de corrente predeterminada.

E

A proteção de sobretensão, comumente empregada na proteção de barramentos de alta e média tensão, baseia- -se na comparação entre a tensão medida pelo relé de proteção do tipo metal-oxide varistor (MOV) e uma quantidade de tensão predeterminada.
