Prova Completa: Tecnologista Pl - Elétrica/Eletrônica (DCTA - VUNESP

1834229 Ano: 2013
Disciplina: Engenharia de Telecomunicações
Banca: VUNESP
Orgão: DCTA

Provas:

Tecnologista Pl - Elétrica/Eletrônica
Provas ×

Antenas e propagação

A descrição da propagação eletromagnética em termos de raios é baseada na chamada Teoria da Óptica Geométrica (TOG). Considerando somente meios homogêneos, assinale a alternativa correta relacionadas com a TOG.

A

Vale para ambientes nos quais as dimensões dos obstáculos são muito menores que o comprimento de onda. Os raios percorrem percursos de máximas distâncias. Os raios diretos e refletidos percorrem percursos retos.

B

Vale para ambientes nos quais as dimensões dos obstáculos são muito maiores que o comprimento de onda. Os raios percorrem percursos de mínimas distâncias. Os raios diretos e refletidos percorrem percursos curvos.

C

Vale para ambientes nos quais as dimensões dos obstáculos são muito maiores que o comprimento de onda. Os raios percorrem percursos de máximas distâncias. Os raios diretos e refletidos percorrem percursos retos.

D

Vale para ambientes nos quais as dimensões dos obstáculos são muito menores que o comprimento de onda. Os raios percorrem percursos de mínimas distâncias. Os raios diretos e refletidos percorrem percursos curvos.

E

Vale para ambientes nos quais as dimensões dos obstáculos são muito maiores que o comprimento de onda. Os raios percorrem percursos de mínimas distâncias. Os raios diretos e refletidos percorrem percursos retos.

Provas

Questão presente nas seguintes provas

1834228 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: DCTA

Provas:

Tecnologista Pl - Elétrica/Eletrônica
Provas ×

Conceitos BásicosMateriais Elétricos

No domínio da frequência, como se caracteriza a permissividade elétrica de um material anisotrópico, inhomogêneo, e com perdas?

Provas

Questão presente nas seguintes provas

1834227 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: DCTA

Provas:

Tecnologista Pl - Elétrica/Eletrônica
Provas ×

Eletromagnetismo

Com relação às Equações de Maxwell em meios materiais, assinale a alternativa correta.

A

Descrevem fenômenos eletromagnéticos macroscópicos. Para calcular os campos eletromagnéticos basta conhecer as fontes, as relações constitutivas, e resolver as Leis de Ampère e Faraday. A Lei de Gauss Elétrica pode ser obtida a partir da Lei de Ampère em conjunto com a Equação da Continuidade, a qual relaciona Energia e Potência.

B

Descrevem fenômenos eletromagnéticos macroscópicos. Para calcular os campos eletromagnéticos basta conhecer as fontes, as relações constitutivas, e resolver as Leis de Ampère e Faraday. A Lei de Gauss Elétrica pode ser obtida a partir da Lei de Ampère em conjunto com a Equação da Continuidade, a qual relaciona Carga e Corrente.

C

Descrevem fenômenos eletromagnéticos microscópicos. Para calcular os campos eletromagnéticos basta conhecer as fontes, as relações constitutivas, e resolver as Leis de Gauss Elétrica e Magnética. A Lei de Gauss Elétrica pode ser obtida a partir da Lei de Ampère em conjunto com a Equação da Continuidade, a qual relaciona Carga e Corrente.

D

Descrevem fenômenos eletromagnéticos microscópicos. Para calcular os campos eletromagnéticos basta conhecer as fontes, as relações constitutivas, e resolver as Leis de Gauss Elétrica e Magnética. A Lei de Gauss Elétrica pode ser obtida a partir da Lei de Faraday em conjunto com a Equação da Continuidade, a qual relaciona Carga e Potência.

E

Descrevem fenômenos eletromagnéticos macroscópicos. Para calcular os campos eletromagnéticos basta conhecer as fontes, as relações constitutivas, e resolver as Leis de Ampère e Faraday. A Lei de Gauss Elétrica pode ser obtida a partir da Lei de Faraday em conjunto com a Equação da Continuidade, a qual relaciona Energia e Corrente.

Provas

Questão presente nas seguintes provas

1834226 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: DCTA

Provas:

Tecnologista Pl - Elétrica/Eletrônica
Provas ×

Sistemas Elétricos de PotênciaTransmissão

Considere um enlace óptico de 100 km, composto por um laser com 1 mW de saída, uma fibra óptica monomodo com perdas de 0,2 dB/km, e um fotodiodo com sensibilidade de 35 dBm. Assuma que as perdas por acoplamento entre a fonte para a fibra são de –2 dB, que as perdas devido às junções ao longo da fibra são de –1,5 dB, e que as perdas por acoplamento da fibra para o detetor são de –1,5 dB.

Assinale qual é a máxima distância que ainda poderia ser aumentada a esse enlace se mantivermos a mesma fonte, a fibra, as perdas nas junções, o detetor, e assumirmos 0 dB de margem.

Provas

Questão presente nas seguintes provas

1834225 Ano: 2013
Disciplina: Engenharia Elétrica
Banca: VUNESP
Orgão: DCTA

Provas:

Tecnologista Pl - Elétrica/Eletrônica
Provas ×

Sistemas Elétricos de PotênciaTransmissão

Assinale a alternativa correta considerando um enlace de comunicações ópticas operando em 1 550 nm, composto por uma fibra típica monomodo, também conhecida como SMF (single mode fiber), e componentes típicos na transmissão e na recepção, como: laser semicondutor (LS), LED, fotodiodo PIN (FDPIN) e fotodiodo de avalanche (FDA).

A

A largura espectral do LS é maior que o LED. A perda por acoplamento de um LS à SMF é maior que de um LED para uma SMF. O nível de ruído é maior num FDA que num FDPIN.

B

A largura espectral do LS é menor que o LED. A perda por acoplamento de um LS à SMF é maior que de um LED para uma SMF. O nível de ruído é maior num FDA que num FDPIN.

C

A largura espectral do LS é menor que o LED. A perda por acoplamento de um LS à SMF é menor que de um LED para uma SMF. O nível de ruído é menor num FDA que num FDPIN.

D

A largura espectral do LS é maior que o LED. A perda por acoplamento de um LS à SMF é menor que de um LED para uma SMF. O nível de ruído é menor num FDA que num FDPIN.

E

A largura espectral do LS é menor que o LED. A perda por acoplamento de um LS à SMF é menor que de um LED para uma SMF. O nível de ruído é maior num FDA que num FDPIN.

Provas

Questão presente nas seguintes provas

1834224 Ano: 2013
Disciplina: Engenharia de Telecomunicações
Banca: VUNESP
Orgão: DCTA

Provas:

Tecnologista Pl - Elétrica/Eletrônica
Provas ×

Sistemas de comunicação digitais, transmissão e recepção de sinais digitais

Considere o modo fundamental de uma fibra óptica com perfil degrau típica para comunicações ópticas e assinale a alternativa correta.

A

Corresponde ao LP₀₁. A frequência normalizada máxima para a fibra ser monomodo é igual à primeira raiz da função de Bessel de ordem zero. Independe da coordenada radial.

B

Corresponde ao LP₁₀. A frequência normalizada máxima para a fibra ser monomodo é igual à primeira raiz da função de Bessel de ordem zero. Independe da coordenada azimutal.

C

Corresponde ao LP₀₁. A frequência normalizada máxima para a fibra ser monomodo é igual à primeira raiz da função de Neumann de ordem zero. Depende da coordenada azimutal.

D

Corresponde ao LP₁₀. A frequência normalizada máxima para a fibra ser monomodo é igual à primeira raiz da função de Neumann de ordem zero. Depende da coordenada radial.

E

Corresponde ao LP₀₁. A frequência normalizada máxima para a fibra ser monomodo é igual à primeira raiz da função de Bessel de ordem zero. Independe da coordenada azimutal.

Provas

Questão presente nas seguintes provas

1834223 Ano: 2013
Disciplina: Engenharia de Telecomunicações
Banca: VUNESP
Orgão: DCTA

Provas:

Tecnologista Pl - Elétrica/Eletrônica
Provas ×

Antenas e propagação

Considere um guia óptico integrado reto com constante de atenuação α dada por 0,8 dB/cm. Expresse esta constante em Np/km.

Assuma log₁₀ e = 0,4 e ln 10 = 2,3

Provas

Questão presente nas seguintes provas

1834222 Ano: 2013
Disciplina: Engenharia de Telecomunicações
Banca: VUNESP
Orgão: DCTA

Provas:

Tecnologista Pl - Elétrica/Eletrônica
Provas ×

Antenas e propagação

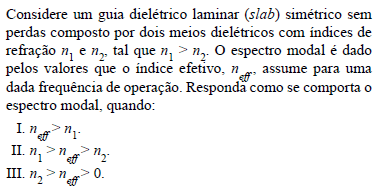

enunciado 1834222-1

Provas

Questão presente nas seguintes provas

1834221 Ano: 2013
Disciplina: Engenharia de Telecomunicações
Banca: VUNESP
Orgão: DCTA

Provas:

Tecnologista Pl - Elétrica/Eletrônica
Provas ×

Antenas e propagação

As curvas de dispersão modal de um guia dielétrico laminar (slab) simétrico sem perdas podem ser apresentadas por meio das curvas universais b versus V. Sobre isso, assinale a alternativa correta.

A

São válidas para slabs com alto contraste de índices. Para altas frequências b tende a 1. b tendendo a zero caracteriza a região de forte confinamento.

B

São válidas para slabs independente se o contraste de índices é alto ou baixo. Para altas frequências b tende a 1. b tendendo a zero caracteriza a região do corte.

C

São válidas para slabs com baixo contraste de índices. Para altas frequências b tende a 0. b tendendo a zero caracteriza a região de forte confinamento.

D

São válidas para slabs dependente se o contraste de índices é alto ou baixo. Para altas frequências b tende a 0. b tendendo a zero caracteriza a região do corte.

E

São válidas para slabs com baixo contraste de índices. Para altas frequências b tende a 1. b tendendo a zero caracteriza a região de fraco confinamento.
