A corrente I_F fornecida pela fonte, em ampères, é

Considere as seguintes afirmativas sobre a capacitância de um capacitor de placas paralelas:

I – se as placas estão submetidas a uma diferença de potencial constante, então quanto maior a capacitância, maior será a quantidade de carga elétrica armazenada em cada placa;

II – a capacitância é inversamente proporcional à área das placas do capacitor;

III – a capacitância pode ser aumentada, substituindo-se o dielétrico por outro com maior permissividade relativa.

É(São) correta(s) APENAS a(s) afirmativa(s)

Uma residência possui, em um dos seus ambientes, um aparelho de ar-condicionado de 10.000 BTU/h, que apresenta funcionamento médio diário de 8h, com o compressor ligado continuamente. Ao final de 30 dias, o consumo em KWh referente a este aparelho, que deverá constar na conta de energia elétrica fornecida pela concessionária, aproximadamente, será

(Dado: 1 BTU \( \cong \) 1054 J)

A figura acima apresenta um circuito RLC cuja fonte de tensão é do tipo senoidal com amplitude constante. Considere as seguintes afirmativas:

I – com uma mesma frequência \( ω \) da fonte, se a capacitância C aumenta e os demais componentes permanecem inalterados, a amplitude da tensão V_o em regime permanente também aumentará;

II – com uma mesma frequência \( ω \) da fonte, se a indutância L diminui e os demais componentes permanecem inalterados, a amplitude da tensão V_o em regime permanente irá aumentar;

III – se a frequência \( ω \) da fonte aumenta e os valores dos componentes permanecem constantes, então a amplitude da tensão V_o em regime permanente diminui.

É(São) verdadeira(s) APENAS a(s) afirmativa(s)

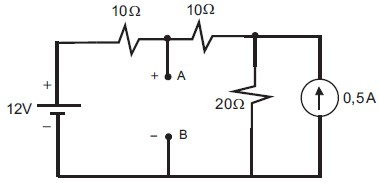

No circuito da figura acima, o equivalente Thevenin entre os pontos A e B é formado por V_AB e R_AB, cujos valores, respectivamente, são:

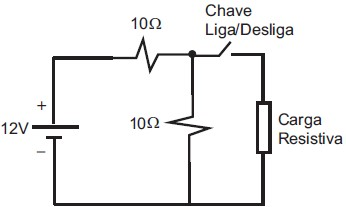

Um técnico em eletricidade montou o circuito acima para alimentar um equipamento elétrico, cuja carga é puramente resistiva. O equipamento opera com tensão nominal de 6V e, nesta tensão, consome uma potência de 3,6 W. Por questões de segurança, se a tensão nos terminais do equipamento estiver abaixo de 5V ou acima de 7V, este para de funcionar. Ao ligar a chave, verificou-se que o equipamento

Dez lâmpadas de 60 W/120V deveriam ser alimentadas, em paralelo, por uma fonte, cujo valor eficaz é de 120V, a fim de iluminar uma determinada área. A pessoa que fez a instalação acabou ligando as lâmpadas em série. Neste caso, qual foi a redução percentual da potência fornecida pela fonte?

A figura acima mostra um circuito C.C. resistivo alimentado por uma bateria de 12V. As resistências encontram-se em ohms. A potência fornecida pela bateria, em watts, é

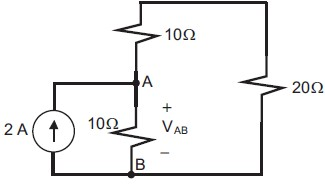

O circuito puramente resistivo da figura acima é alimentado por uma fonte de corrente. O valor da tensão V_AB, em volts, entre os pontos A e B é

Um automóvel tem seu sistema elétrico alimentado por uma bateria de 12V. Com o motor desligado, ao acender os faróis, a tensão nos bornes da bateria cai para 11V e a corrente fornecida é de 4A. Em seguida, liga-se o som que exige mais 1A. Com as duas cargas atuando, a tensão nos bornes da bateria, em volts, cairá para
