A chave de partida estática (Soft Starter) é um equipamento utilizado para efetuar a partida de motores de indução de forma suave. A respeito dessa chave, considere as afirmativas a seguir.

I – O motor de indução a ser acionado deve ter os terminais de todos os seus enrolamentos disponíveis.

II – Essas chaves permitem também a aceleração, desaceleração e proteção de motores de indução trifásicos.

III – O controle da tensão aplicada ao motor, mediante o ajuste do ângulo de disparo dos tiristores, é que permite obter partidas e paradas suaves.

É(São) correta(s) APENAS a(s) afirmativa(s)

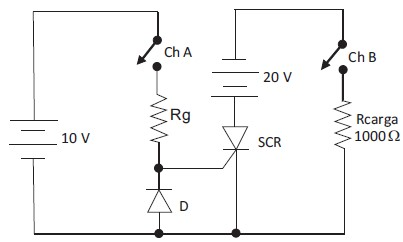

O circuito elétrico da figura acima alimenta e controla a energia dissipada numa resistência de carga (Rcarga). Inicialmente as duas chaves, Ch A e Ch B, estão abertas. Em um dado momento, fecham-se as chaves por 1 minuto e, após esse tempo, as duas chaves são novamente abertas. Deseja-se que a corrente máxima de gatilho do SCR seja 100 mA, e que a tensão máxima de gatilho seja de 2V.

Nestas condições, a resistência Rg, em \( Ω \), e a energia dissipada na carga, em J, tendo decorrido 2 minutos após o fechamento das chaves, respectivamente, são:

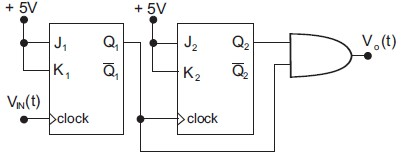

A figura acima apresenta um circuito digital contendo flip-flops JK. As tensões de +5V e 0V correspondem, respectivamente, aos níveis lógicos 1 e 0. Sabe-se que o sinal V_IN(t) é uma onda quadrada com período de 0,1s, alternando os valores de 0V e +5V. Considerando um período do sinal V_o(t), a porcentagem de tempo que este sinal permanece em nível lógico 1 é

A figura acima apresenta um circuito digital, onde X, Y, Z e W são sinais binários de entrada e F a saída do circuito. A expressão booleana correspondente ao sinal F é

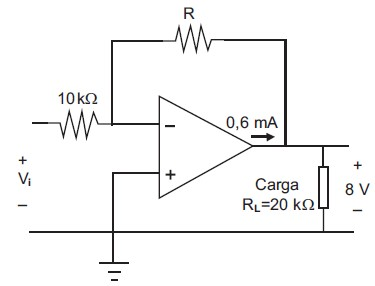

O circuito na figura acima é usado para amplificar uma tensão contínua (V_i) e alimentar uma carga resistiva (R_L ). Considerando o AmpOp ideal, o valor da tensão (V_i ) na entrada, em volt, é

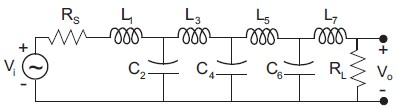

No circuito da figura abaixo, os componentes reativos são calculados de maneira que o circuito tenha as características de um filtro.

A resposta em frequência que mais se aproxima com a do circuito acima é

O circuito da figura acima corresponde a um amplificador com ganho variável, ajustável pelo potenciômetro R_v de 22,5k\( Ω \). Assim, o potenciômetro pode apresentar valores de resistências de 0 até 22,5k\( Ω \), conforme o ponto de ajuste escolhido. O amplificador operacional pode ser considerado ideal. Nestas condições, qual a faixa de ganho possível apresentada pelo circuito?

De até

A figura acima apresenta o circuito de polarização de um transistor bipolar. Considere \( β \) = 100 (parâmetro que relaciona a corrente de coletor com a de base do transistor). Neste caso, a tensão V_CE do transistor, em volts, aproximadamente, é

O gráfico da figura acima mostra as curvas de variação das impedâncias de três componentes básicos de circuitos elétricos em função da variação positiva da frequência. Os números que correspondem à sequência: Resistor, Indutor e Capacitor, respectivamente, são:

A d.d.p. da fonte e a resistência interna do equivalente de Thevenin do circuito tracejado, visto a partir dos terminais A e B, respectivamente, são:
