Um motor de indução trifásico, de seis polos, ligado em estrela, possui tensão de alimentação de 220 V, 60 Hz e potência de 2 kW.

Para um escorregamento de 1%, qual será a velocidade de rotação do eixo do motor?

Analise as afirmativas abaixo, considerando as diretrizes de projeto de instalações elétricas:

1. Sempre o condutor neutro deverá ter seção igual ao condutor fase em uma instalação monofásica.

2. O condutor neutro não pode ser comum a mais de um circuito.

3. Quando, num circuito trifásico com neutro, a taxa de terceira harmônica e seus múltiplos for superior a 33%, pode ser necessário um condutor neutro com seção superior à dos condutores de fase.

Assinale a alternativa que indica todas as afirmativas corretas.

Considerando os principais tipos de fontes luminosas e as suas características, é correto afirmar que:

1. As lâmpadas fluorescentes necessitam de reatores para o seu correto funcionamento.

2. Uma vantagem das lâmpadas de vapor de sódio é o seu alto índice de reprodução de cores.

3. A temperatura de cor da luz em nada interfere na eficiência energética das lâmpadas.

4. Os diodos emissores de luz (LED´s) podem ser conectados diretamente na rede elétrica.

Assinale a alternativa que indica todas as afirmativas corretas.

Um motor trifásico de 24 kW e fator de potência de 0,8 é conectado em estrela em uma instalação trifásica de 220 V de tensão eficaz de fase.

Qual a corrente em cada fase no motor quando este está operando a plena carga?

Considere um transformador monofásico com relação de transformação de 1000 V:100 V e potência aparente nominal de 20 kVA.

Se este mesmo transformador for conectado de modo a formar um autotransformador, com relação de transformação de 1000 V : 1100 V, qual será a potência aparente nominal deste autotransformador gerado?

Para o projeto de condutores elétricos também deve ser utilizado o critério de queda de tensão máxima. Esse critério considera que em qualquer ponto de utilização da instalação, a queda de tensão verificada não deve ser superior aos seguintes valores percentuais em relação ao valor da tensão nominal da instalação:

A ordem dos percentuais máximos de queda de tensão admitidos para cada caso, respectivamente, deve ser:

A NBR5410 estabelece a obrigatoriedade da utilização de dispositivo diferencial-residual como proteção adicional nas seguintes condições:

1. Nos circuitos que sirvam a pontos de utilização situados em locais contendo banheira ou chuveiro.

2. Nos circuitos que alimentem tomadas de corrente situadas em áreas externas à edificação.

3. Nos circuitos de tomadas de corrente situadas em áreas internas que possam vir a alimentar equipamentos no exterior.

4. Nos circuitos que, em edificações não residenciais, estejam em áreas internas molhadas em uso normal ou sujeitas a lavagens.

Assinale a alternativa que indica todas as afirmativas corretas.

Seja um transformador de distribuição de 20 kVA, 60 Hz e 2400 V:240 V. Um ensaio de circuito aberto é executado a partir do lado de baixa tensão (lado de alta aberto), e as respectivas leituras nos instrumentos de medida são 240 V, 1,3 A e 151 W. Do mesmo modo, um ensaio de curto-circuito a partir do lado de alta tensão (lado de baixa tensão em curto-circuito) fornece as leituras de 64 V, 8,33 A e 312 W.

Qual o rendimento deste transformador quando o mesmo está operando com corrente e tensão nominais nos seus terminais e alimentando uma carga que possui fator de potência igual a 0,75?

Uma carga é conectada na rede elétrica.

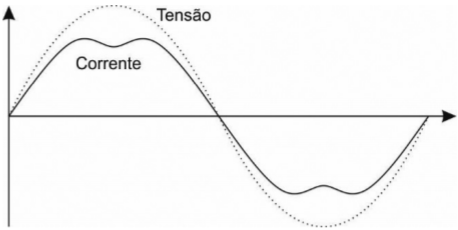

A tensão (linha pontilhada) e a corrente (linha contínua) são medidas através de um osciloscópio, conforme mostra a figura.

O eixo vertical representa a amplitude das variáveis medidas e o eixo horizontal, o tempo.

Analise as afirmativas abaixo em relação à carga:

1. A carga é linear, pois não há defasagem entre a tensão e a corrente.

2. O fator de potência da carga é unitário, pois não há defasagem entre a tensão e a corrente.

3. Não há distorção harmônica na tensão de alimentação.

4. A corrente não possui componentes harmônicas de ordem 2 e suas múltiplas.

Assinale a alternativa que indica todas as afirmativas corretas.
