Nem sempre os parafusos são padronizados e, muitas vezes, não se encontra o tipo de parafuso desejado no comércio. Nesse caso, é necessário que o torneiro saiba identificar o tipo de rosca e calcular suas dimensões. Calcule o diâmetro menor de um parafuso M30 x 3.

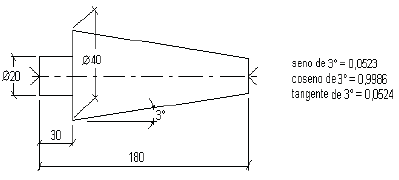

Tornear peças cônicas é uma atividade bastante comum na área da mecânica. Para fazer isso, o torneiro tem duas técnicas a sua disposição: ele pode usar a inclinação do carro superior ou o desalinhamento da contraponta. De acordo com o desenho abaixo, determine o desalinhamento da contraponta.

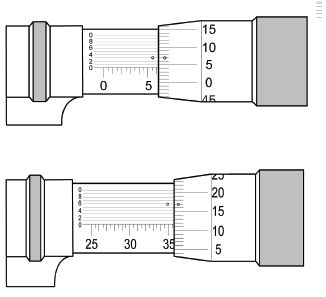

Jean Louis Palmer apresentou, pela primeira vez, um micrômetro para requerer sua patente. Com o decorrer do tempo, o micrômetro foi aperfeiçoado e possibilitou medições mais rigorosas e exatas. De acordo com as figuras abaixo, faça a leitura dos micrômetros e assinale.

A escala é uma forma de representação que mantém as proporções das medidas lineares de objeto representado. Em desenho técnico, a escala permite representar peças de qualquer tamanho só no formatoA4.

Certas peças utilizadas manualmente devem obter superfície recartilhada para evitar que a peça escorregue da mão do operador. Qual é a medida que o torneiro deve preparar para uma superfície recartilhada com as informações a seguir?

- recartilha cruzada

- diâmetro nominal = 30,0

- passo da recartilha = 1,0

Eixos e furos de formas variadas podem funcionar ajustados entre si. Dependendo da função do eixo, existem várias classes de ajustes. Indique qual é a classe de ajuste de um eixo e uma bucha com as informações a seguir.

Roscar manualmente com machos, consiste em abrir roscas internas para a introdução de parafusos de diâmetros determinados, e na fabricação de flanges, porcas e peças de máquinas em geral. Determine o diâmetro da broca para fabricar uma porca W3/4 x 16 fios e outra M16 x 1,75.

Desenhos técnicos de mecânica com cotas de tolerância ISO são muito utilizados. Identifique as cotas para furos.

O metal duro é comumente chamado de carboneto metálico e compõe as ferramentas de corte mais utilizadas na usinagem dos materiais na mecânica. Determine o RPM para desbastar um eixo com 120mm de diâmetro e 800mm de comprimento com uma velocidade de corte de 90m/min.

As roscas de perfis triangulares são fabricadas segundo três sistemas normalizados: o sistema métrico, o sistema inglês e o sistema americano. Qual é o ângulo da rosca whitworth?
