Durante serviço de manutenção em um sistema de proteção contra descargas atmosféricas (SPDA), um engenheiro especialista constatou que a resistência do eletrodo de terra do sistema de aterramento do SPDA ultrapassou o limite tolerável para o local. Os recursos que o engenheiro pode utilizar no local para melhorar a resistência do eletrodo de aterramento não incluem o(a)

Uma instalação elétrica trifásica foi dimensionada para atender as cargas I e II, cada uma com potência igual a 5 kVA, e com fatores de potência indutivos diferentes. A medida da potência ativa realizada na carga I indicou 4 kW. Não foi possível realizar medida na carga II. A potência total consumida na instalação com as duas cargas é de 7 kW. A respeito dessa situação hipotética, assinale a opção correta.

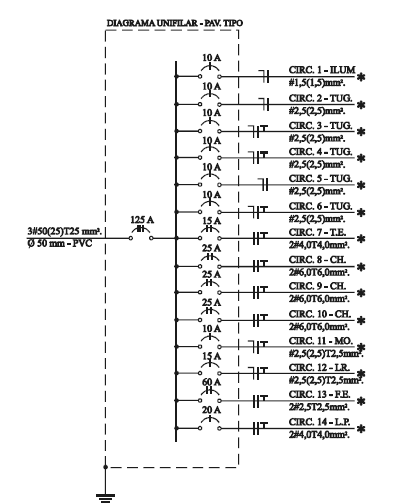

Considere o diagrama unifilar ilustrado a seguir, do quadro de distribuição de um apartamento.
D. L. L. Filho. Projeto de instalações elétricas prediais. Érica, 4.a ed., 1997, p. 81 (com adaptações)


Com relação ao alimentador geral do quadro de distribuição e aos circuitos do quadro, assinale a opção correta.

O. S. Lobosco e J. L. P. C. Dias. Seleção e aplicação de motores elétricos. v. 1, McGraw-Hill Ltda., 1988, p. 75 (com adaptações)

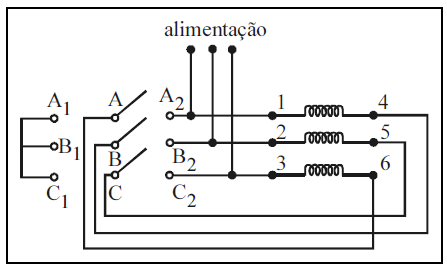

A figura acima mostra o esquema de alimentação do circuito de força de um motor de indução trifásico, cujo acionamento se dá por meio de uma chave estrela-triângulo. Quando os pontos A, B e C estão ligados a A1, B1 e C1, respectivamente, o motor está ligado em estrela. Quando a chave é comutada automaticamente, agora para A2, B2 e C2, respectivamente, o motor fica ligado em triângulo. Considere que os terminais das bobinas do motor sejam indicados por algarismos de 1 a 6, de modo que as bobinas são dispostas como 1-4, 2-5 e 3-6. A respeito do funcionamento do circuito e do motor, assinale a opção correta.

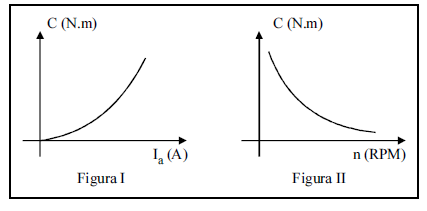

As figuras I e II acima mostram, respectivamente, as características conjugado versus corrente de armadura e conjugado versus velocidade angular obtidas a partir de ensaios em um motor de corrente contínua. Assinale a opção que corresponde ao provável tipo de motor submetido aos ensaios.

O. S. Lobosco e J. L. P. C. Dias. Seleção e aplicação de motores elétricos. v. 1, McGraw-Hill. 1988, p. 19 (com adaptações).

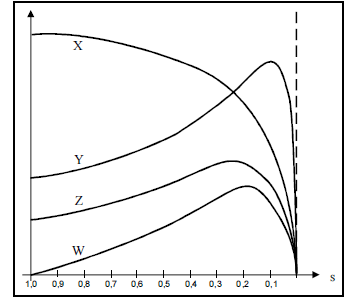

Considerando a figura acima, que mostra as curvas características da relação entre grandezas de um motor de indução trifásico em função do seu escorregamento s, julgue os itens que se seguem. I A condição de rotor bloqueado na figura corresponde ao valor de escorregamento nulo. II A curva W representa a potência fornecida ao eixo do motor em função do escorregamento. III Para escorregamento igual a 0,5, a situação de operação em regime permanente desse motor é inadequada. IV A característica X representa o conjugado desenvolvido no eixo do motor em função do escorregamento.
Estão certos apenas os itens

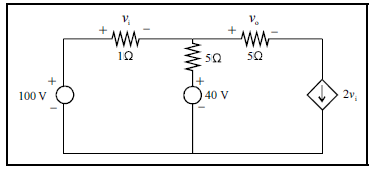

O circuito elétrico ilustrado acima, composto por resistores, duas fontes de tensão independentes e uma fonte de corrente controlada por tensão, representa o modelo de um dispositivo elétrico hipotético. Assinale a opção correta com relação à operação desse circuito elétrico e das grandezas nele indicadas.

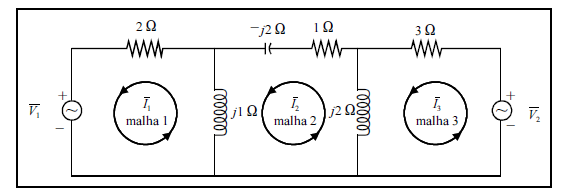

O circuito elétrico mostrado na figura acima é excitado por fontes de tensão puramente senoidais, com freqüência única, tornando possível realizar análise do circuito por fasores. As fontes de tensão independentes mostradas na figura apresentam tensão e . Os elementos passivos são apresentados no circuito em suas formas de impedância complexa, na freqüência da fonte. Considere e as correntes de malha indicadas no circuito e que o operador complexo j é igual a . Assinale a opção incorreta, considerando a análise e o funcionamento desse circuito em regime senoidal permanente.
