A figura abaixo mostra uma rede PERT-COM:

As atividades, nomeadas pelas letras, estão representadas por setas. Cada atividade possui duração em dias corridos expressa pelo número acima da seta. Os círculos mostram as incidências de início e término das atividades e o projeto se inicia em 0 e termina em 70. O caminho crítico da rede é:

Os comandos de precisão OSNAP do AutoCAD são aqueles que reconhecem pontos importantes de entidades, quaisquer que elas sejam. Quando duas entidades estão próximas de se cruzar em um ponto, mas não chegam a se tocar, pode ser usado um comando de precisão para definir o virtual ponto de cruzamento, como na figura abaixo.

Esse comando de precisão do OSNAP é o:

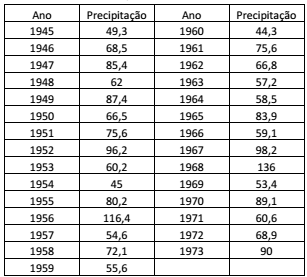

A tabela a seguir apresenta uma série histórica de precipitações diárias máximas anuais, expressas em mm.

Se o cálculo da frequência de ocorrência de um dado m da série for calculada pelo Método Kimbal (f = m/(N+1)), onde N é o número total de inferências da série de dados em análise, o Tempo de Recorrência da precipitação de 89,1mm é:

Um órgão federal da administração pública brasileira pretende contratar o João José, cantor sertanejo consagrado pela crítica especializada ou pela opinião pública, através de seu empresário exclusivo, para a festa de inauguração da milésima unidade habitacional construída em um estado no presente ano. No que diz respeito ao previsto na Lei 8.666/93, a contratação:

Um bloco de concreto armado de 1500 mm x 2000 mm x 800 mm (largura x profundidade x altura) de dimensões está enterrado em um solo e apóia um pilar, cuja carga concentrada em serviço é 150 kN. Desprezando o peso do aterro sobre o bloco e sabendo que o peso específico do concreto armado, o coeficiente de majoração de carga concentrada, e a aceleração da gravidade são 25 kN/m³ , 1,4 e 10 m/s² , a pressão de projeto sobre o solo, em kgf/cm² , é:

Se o tempo de retorno de uma vazão crítica de projeto é de 2,5 anos, o risco de ocorrer uma vazão superior a essa vazão crítica nos próximos 5 anos é de:

Uma barra de aço de 8 mm de diâmetro foi ensaiada até a sua ruptura. Na ruptura, o seu diâmetro diminuiu, passando para 6 mm de diâmetro. A percentagem de redução de área dessa barra, em %, é:

A tensão na vertical abaixo do ponto de uma carga concentrada em um ponto no interior da massa elástica, homogênea e isotrópica de um solo é aproximadamente igual à metade da razão entre o valor da carga concentrada e o quadrado da profundidade. Dessa forma, a profundidade abaixo do ponto de uma carga concentrada de 100 kN, cuja tensão é de 12,5 kPa, é igual a:

A ordem correta, da esquerda para direita, para a execução de subcoberturas em telhados é a instalação de:

A curva tensão de compressão - deformação longitudinal do concreto de 30 MPa de resistência pode ser obtida por meio do ensaio de compressão uniaxial centrada em um cilindro padrão 150 mm x 300 mm (diâmetro x altura) de dimensões até sua ruptura. Sabendo que para as tensões de 0,5 MPa e 9 MPa, as deformações longitudinais do concreto foram 19 x 10^-6 e 346 x 10^-6 respectivamente, o módulo de elasticidade longitudinal secante desse concreto, em GPa, é:
