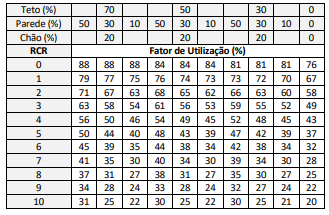

Um ambiente de 15 X 15 m e 4,75 m de pé-direito, destinado a escritórios, necessita de uma iluminância de 300 LUX. O local possui teto branco, paredes claras e piso escuro. Os fatores de utilização estão contidos na tabela a seguir.


A iluminação é direta e as luminárias estão embutidas no teto. O plano de trabalho está a um metro de altura do piso. Considerando o fator de depreciação igual a unidade e que as luminárias utilizadas para o projeto possuem 2.000 lumens, o número de luminárias é igual a:

Uma edificação de comprimento e largura iguais a 16 e 6 metros, respectivamente, é protegida contra descargas atmosféricas por meio de para-raios do tipo Franklin com ângulo de proteção igual a 30º . A quantidade mínima de hastes necessárias para proteger a edificação, sabendo-se que a altura de cada haste é de 8,7 m, é igual a:

Uma instalação elétrica apresentou um desbalanceamento nas tensões de fase do quadro de distribuição de circuitos terminais. Considere as opções abaixo sobre as prováveis causas desse problema:
I. Desequilíbrio das cargas nas fases e rompimento do condutor do neutro do alimentador que chega ao quadro de distribuição dos circuitos terminais;
II. Desequilíbrio das cargas, aumentando a queda de tensão no fio neutro do alimentador do quadro de distribuição dos circuitos;
III. Potência de cargas trifásicas indutivas elevadas em relação à potência total.
Está correto somente o que se afirma em:

Um equipamento possui reatância de 0,2 p.u. e seus valores nominais de potência e tensão 10 MVA e 500 kV. Os valores de base no setor onde esse equipamento se encontra são 20 MVA e 250 kV.
O novo valor de sua reatância é:

Um equipamento elétrico de 5.000 VA e 100 V é alimentado através de um circuito terminal de 15 m de comprimento. O condutor utilizado nesse circuito possui 15 V/(A.km) de queda de tensão unitária. A queda de tensão no circuito é de:

O operador de um equipamento foi submetido a um choque em decorrência de um contato da fase na estrutura metálica do equipamento. O esquema de aterramento da instalação é do tipo TN e a proteção desse equipamento se dá por meio de um disjuntor de 30 A. O tempo máximo de exposição a esse choque, indicado na curva desse disjuntor, corta a faixa de atuação no disjuntor nos valores correspondentes aos múltiplos de sua corrente nominal iguais a 5, 6, 7, 8, 9 e 10, sendo que 5 e 10 são os valores das extremidades da faixa de atuação.
A corrente de falta, para que o disjuntor propicie a proteção do operador, deve ser:

Um circuito elétrico bifásico alimenta um equipamento de 4.400 VA. O padrão dos níveis de tensão onde o circuito se encontra é de 220/127 V e a temperatura ambiente é de 30 ºC. Sabe-se, ainda, que este circuito compartilha o eletroduto com outros dois circuitos.

Tabela 1: Capacidade de condução de corrente (A)

Tabela 2: Fatores de correção aplicáveis a condutores agrupados



A seção desse circuito é de:

A respeito do sistema trifásico estrela-estrela desequilibrado com o neutro aberto, analise as afirmativas a seguir.
I. A tensão entre os neutros da fonte e da carga é igual a zero. II. As correntes nas fases da carga se anulam. III. As tensões nas fases da carga são diferentes das tensões da fonte.
Está correto somente o que se afirma em:

Um equipamento elétrico indutivo trifásico na configuração estrela atrasa a corrente elétrica em 30º em relação à tensão. A sua alimentação se dá por meio de um transformador na configuração estrela-delta, estando suas conexões no lado delta. Sabe-se ainda que as tensões de fases V_AB, V_BC e V_CA, que alimentam o transformador no lado estrela, possuem ângulos de 30º , -90º e +150º , respectivamente.
As correntes nas fases do equipamento possuem ângulos iguais a:

A respeito do sistema trifásico estrela-estrela equilibrado, analise as afirmativas a seguir.

I. A potência complexa em cada umas das cargas monofásicas que compõem a carga trifásica é igual.
II. As correntes nas fases da carga trifásica estão defasadas em 120º umas das outras.
III. As tensões entre as linhas estão defasadas das tensões das fases em 60º .

Está correto somente o que se afirma em:
