Em uma tubulação de diâmetro igual 50 mm (milímetro) existe um escoamento de água, em regime laminar com número de Reynolds igual a 2000. Esta tubulação será substituída por outra de diâmetro igual a 100 mm (milímetro). A velocidade do escoamento na tubulação de substituição, para que não exista mudança no regime de escoamento, é:

O responsável pelo armazenamento de ferramentas em uma empresa passou a fazer anotações sobre a quantidade de pastilhas de metal duro retirada do almoxarifado. A tabela mostra as quantidades retiradas em dez semanas subsequentes.

Tabela de quantidades de pastilhas de metal duro retiradas em dez semanas.

O almoxarife sabe que a quantidade mínima possível de pastilhas que se pode retirar é 10 e a máxima é 15. Sabendo disso, a probabilidade de que na décima primeira semana a quantidade de pastilhas retiradas seja 14 é:

Na indicação da rugosidade de uma superfície foi feito o seguinte símbolo:

De acordo coma norma ABNT NBR ISO 4287:2002, este símbolo indica:

O ajuste entre duas peças foi feito de tal maneira que a chamada de eixo tem 40mm (milímetro) de diâmetro e tolerância h7 o que fornece os afastamentos +0 e -25\( \mu m \) (microm). A peça chamada de furo tem 40mm (milímetro) de diâmetro e tolerância k8 o que fornece os afastamentos +12\( \mu m \) (microm) e -27 \( \mu m \) (microm). Assinale a alternativa correta:

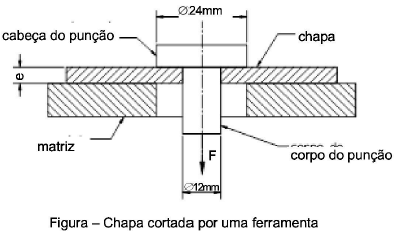

A figura representa um sistema para produzir em uma chapa, por meio de cisalhamento, um furo de diâmetro igual a 24mm (milímetro). Para tal é aplicada uma força F no corpo do punção, como mostra a figura. A chapa, que é feita de um material que possui tensão de ruptura ao cisalhamento igual a 120 MPa (megapascal), foi previamente furada com um diâmetro de 12 mm. A espessura de chapa (e) que o sistema pode cortar para que o corpo do punção, que possui tensão limite de escoamento igual a 240 MPA (megapascal) trabalhe com segurança 3 ao escoamento é:

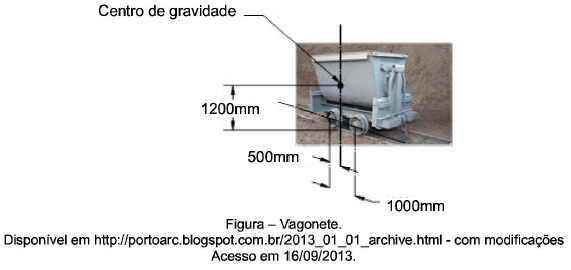

A massa total de uma vagonete, como a mostrada na figura, considerando a carga e a massa própria é de 1000 kg (quilogramas) e seu centro de gravidade está a 1200 mm (milímetro) do ponto de contato entre as rodas e o trilho. A vagonete está se movimentando pelo trilho com uma velocidade constante de 36 km/h (quilômetro por hora) quando é freada e para após 10s (segundo). Na frenagem as forças que as rodas dianteiras e a rodas traseiras aplicam no trilho são, respectivamente:

Considere a aceleração da gravidade igual a 10m/s². (metro por segundo quadrado)

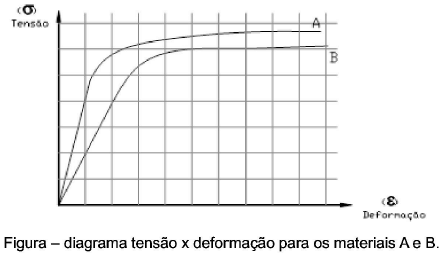

A figura apresenta o diagrama tensão x deformação, obtido em ensaio de tração, de dois materiais: A e B.

Para este diagrama foram feitas as seguintes afirmações:

I. Os dois materiais podem ser considerados frágeis.

II. O material A possui módulo de elasticidade maior que o material B.

III. O módulo de tenacidade do material B é maior que o do material A.

IV. Terminado o ensaio, a deformação residual apresentada pelo material A é maior do que a apresentada pelo material B.

Assinale a alternativa correta

De acordo com a NBR 10067- 1995, a vista frontal para a peça da figura é:

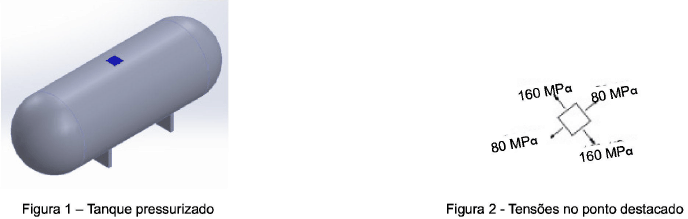

No ponto destacado na figura 1, foram determinadas as tensões apresentadas na figura 2. Observe que a direção da tensão de 80 MPa (mega pascal) é paralela ao eixo longitudinal do tanque. Para esta situação é possível afirmar que:

No controle dimensional de uma produção de eixos foram encontrados os diâmetros listados na tabela.

Tabela — Leitura dos diâmetros.

O diâmetro médio e o desvio padrão para estas leituras são, respectivamente:
