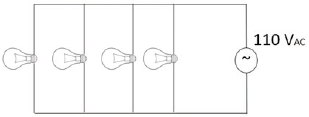

Avalie a montagem a seguir, com as quatro lâmpadas idênticas (incandescentes) e com especificação 110 V – 100 W para responder a questão.

Considere a expressão a seguir e escolha a alternativa que represente a quantidade de portas lógicas discretas necessárias à sua implementação.

Observação: Portas Lógicas Discretas: AND (2 inputs), OR (2 inputs) e NOT.

!$ Y = A. \bar {B} + \bar {A} . B + A.B !$

Avalie a montagem a seguir e atribua respectivamente V (verdadeiro) ou F (falso) às afirmações que seguem.

( ) Esta montagem trata de um contador assíncrono.

( ) Para transformarmos a montagem em um contador decrescente basta utilizarmos a saída Q barrada.

( ) Neste tipo de contador o atraso não depende do número de bits, mas apenas da tecnologia utilizada. Por outro lado, como o atraso de propagação é menor, o contador síncrono pode trabalhar com frequências maiores que o contador assíncrono.

Considere o circuito digital a seguir para responder a esta questão. Sabe-se que as entradas A, B, C, D e E foram colocadas respectivamente em níveis lógicos 0, 1, 0, 1, 0.

Com base nessa informação o valor em decimal apresentado nas três saídas vale o descrito na alternativa:

Considerando a mesma expressão da questão anterior, podemos representá-la de outra forma mais simples, considerando as portas lógicas básicas.

Considere o tema que trata de Circuitos Integrados para responder esta questão. Assinale na ordem que são apresentadas as afirmações com V (verdadeiro) ou F (falso).

( ) São famílias de CIs (Circuitos Integrados) bipolares: RTL, DTL e TTL.

( ) São famílias de CIs (Circuitos Integrados) MOS (Metaloxide semiconductor): CMOS, LMOS e XMOS).

( ) CIs (Circuitos Integrados) Lógica Transistor-Transistor de baixa potência consomem cerca de 100 mW apenas.

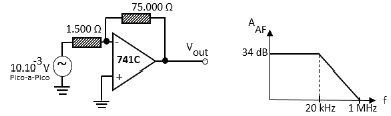

O circuito a seguir é a base para esta questão. Desconsidere o erro de saída provocado pela polaridade e os desvios da entrada. A partir dessa informação aponte respectivamente nas alternativas que seguem o ganho de tensão em anel fechado e a largura de banda.

Um gerador de base de tempo (onda quadrada) projetado para uma frequência de 250 MHz, possui um período no valor expresso na alternativa:

Sobre TC (Transformadores de Corrente), é verdade o que se afirma no(s) item(ns):

I. Transformadores de corrente (TCs) são equipamentos usados na medição de sistemas elétricos.

II. Existem vários tipos de (TCs), os do tipo Núcleo Ferro Doce, Núcleo Ferro Branco e Núcleo Ferro Cinza.

III. Transformadores de corrente (TCs) são equipamentos usados na proteção de sistemas elétricos.
