Em um circuito analógico existem três componentes básicos: o resistor (R), o capacitor (C) e o indutor (L). Os seguintes componentes podem formar circuitos fazendo combinações entre si, indicando em sua abreviação, os componentes que estão presentes nos circuitos. Podem formar circuitos RC, RL e RLC. Observe a imagem abaixo com os circuitos.



Figura1. Imagem de 4 circuitos

Assinale a alternativa correta.

As leis de Kirchhoff, também conhecidas como lei das malhas e leis dos nós, são, respectivamente, leis de conservação da carga elétrica e da energia nas malhas e nos nós dos circuitos elétricos. Dado suas definições, analise as afirmativas abaixo.
I. Nós: são onde há ramificações nos circuitos, ou seja, quando houver mais de um caminho para a passagem da corrente elétrica.
II. Ramos: são os trechos do circuito que se encontram entre dois nós consecutivos. Ao longo de um ramo, a corrente elétrica é sempre constante.
III. Malhas: são caminhos fechados em que iniciamos em um nó e voltamos ao mesmo nó. Em uma malha, a soma dos potenciais elétricos é sempre igual a zero.
IV. A 2ª lei de Kirchhoff é escrita como um somatório de todos os potenciais elétricos (∑ iN =0).
V. Tensão ou potencial elétrico U é calculado pela fórmula ∪= R.i (V).

Assinale a alternativa correta.

Assinale a alternativa correta qual o amperímetro A (ideal) que o circuito esquematizado abaixo indica:




Admite-se: ε = 30 V ; r = 1 Ω

Dado a seguinte ligação para o circuito elétrico, é incorreto afirmar:

(Amperímetro – A = 1.000 mA)

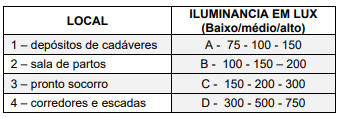

Iluminância - Limite da razão do fluxo luminoso recebido pela superfície em torno de um ponto considerado, para a área da superfície quando esta tende para o zero. Para cada tipo de local ou atividade, três iluminâncias são indicadas (valores: mais baixo/médio/mais alto). Para Hospitais, observando o local, a Iluminância em lux é:




Assinale a alternativa correta.

Resolução normativa ANEEL Nº 1.000 estabelece as Regras de Prestação do Serviço Público de Distribuição de Energia Elétrica. Em Seção II – Da Tensão de Conexão – A distribuidora deve definir o grupo e o nível de tensão de conexão ao sistema elétrico. Para unidade consumidora pertencentes ao GRUPO A:
I. Com tensão maior ou igual a 69 kV: se a maior demanda a ser contratada for maior que 2.500 kW.
II. Se a carga e a potência de geração instalada na unidade consumidora forem iguais ou menores que 75 kW.
III. Com tensão maior ou igual a 2,3 kV e menor que 69 kV: se a carga ou a potência instalada de geração na unidade consumidora forem maiores que 75 kW e a maior demanda a ser contratada for menor ou igual a 2.500 kW.
IV. Potência instalada menor ou igual a 75 kW: tensão menor que 2,3 kV.

Assinale a alternativa correta.

O Autodesk® Revit é uma ferramenta BIM que pode ser utilizada para planejar, projetar, construir e gerenciar edifícios. Dado a sua versatilidade, esse software apresenta centenas de comandos com diferentes funções. Analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).
( ) EC – Verifica todos os circuitos quanto a conexões apropriadas aos painéis e atribuições de sistema válidas.
( ) PS – Gera uma tabela de painéis para um painel específico.
( ) PN – Bloqueia um elemento do modelo no lugar.
( ) CM – Inserir um Pilar / Coluna.
( ) LL – Coloca um nível na vista.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Linhas elétricas é definida: Conjunto constituído por um ou mais condutores, com os elementos de sua fixação e suporte e, se for o caso, de proteção mecânica, destinado a transportar energia elétrica ou a transmitir sinais elétricos. Analise as afirmativas abaixo.
I. Clites: Suportes de base contínua, espaçados entre si, nos quais é fixado mecanicamente um cabo ou um eletroduto.
II. Eletroduto: Elemento de linha elétrica fechada de seção circular ou não, destinado a conter condutores elétricos providos de isolação, permitindo tanto a enfiação como a retirada destes.
III. Uma canaleta pode ser parte, ou não, da construção da edificação.
IV. Os eletrodutos devem ser suficientemente fechados em toda sua extensão, de modo que os condutores não possam ser instalados e/ou retirados por puxamento e por inserção.

Assinale a alternativa correta
