Na execução de uma parede em alvenaria, o engenheiro orçamentista, considerou a seguinte composição de custos unitários para a execução de 1m²:




Sabendo que o BDI praticado é de 10%, qual o Valor total do orçamento, assinale a alternativa correta.

RCM na Manutenção são ações para garantir a confiabilidade no funcionamento das máquinas e equipamentos de uma empresa. Ao detectar a ocorrência de falhas, desenvolve-se a análise a partir da curva da banheira, que tem este nome devido a sua forma gráfica onde é possível identificar dois eixos: Eixo Y: Taxa de falhas; Eixo X: Tempo. Analise os gráficos na figura 1:




Figura 1. Gráficos

Assinale a alternativa correta.

A distorção harmônica total, do inglês Total Harmonic Distortion (THD), é uma medida da distorção harmônica presente em um sinal e é definida como a relação percentual entre o valor eficaz da tensão (considerados todas as componentes harmônicas com exceção da fundamental) e o valor eficaz da fundamental. Foi realizada uma análise da composição harmônica de uma instalação elétrica sob efeito de fontes chaveadas, com valores conforme tabela:




Assinale a alternativa que apresenta o valor da THD (total) em valor percentual.

A respeito dos conversores CC/CC, CA/CC, CC/CA e CA/CA, analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) Conversor CC/CC recebe tensão contínua e libera tensão alternada com controle de amplitude e frequência.
( ) Conversor CA/CC recebe tensão alternada e fornece tensão contínua, podem ser monofásicos, trifásicos ou n-fásicos.
( ) Conversor CC/CA recebem corrente contínua e liberam outra corrente contínua com amplitude maior ou menor.
( ) Conversor CA/CA recebem corrente alternada e liberam corrente alternada com frequência e amplitude maior ou menor.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Os esquemas TN possuem um ponto da alimentação diretamente aterrado, sendo as massas ligadas a este ponto através de condutores de proteção. Nesse esquema, toda corrente de falta direta fase-massa é uma corrente de curto-circuito. São considerados três tipos de esquemas TN, de acordo com a disposição do condutor neutro e do condutor de proteção.

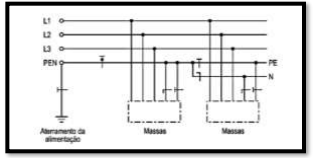

Observe a imagem do esquema TN e defina qual o tipo representa.


Figura1. Exemplo de Esquema - Aterramento

Assinale a alternativa correta.

A velocidade síncrona tem uma sincronia com a quantidade de polos e a frequência da rede. Os motores elétricos podem ser encontrados no mercado com diversos números de polos magnéticos. O conceito de escorregamento consiste na diferença entre a velocidade no eixo do motor (o rotor) e a velocidade do campo girante magnético.

• Um alternador síncrono trifásico, 100 Hz e 10 polos alimenta um motor de indução trifásico, 4 polos e escorregamento igual a 5%. Qual o valor da velocidade do motor (RPM):

Assinale a alternativa correta.

Conforme norma NBR 5419 para o projeto de SPDA - Sistema de Proteção contra Descargas Atmosféricas – Define: “Os componentes da estrutura que desempenha uma função de proteção contra descargas atmosféricas, mas não é instalado especificamente para este fim” como Componente Natural de um SPDA. Sobre esses componentes, analise as afirmativas abaixo.
I. Armaduras de aço do concreto – utilizadas como condutores de descida.
II. Coberturas metálicas – utilizadas como captores.
III. Coberturas metálicas – utilizadas como condutores de descida.
IV. Pilares metálicos – utilizadas como eletrodos de aterramento.
V. Armaduras de aço das fundações – utilizadas como eletrodos de aterramento.

Estão corretas as afirmativas:
