Pretende-se selecionar um motor elétrico trifásico para uso contínuo, que deve acionar uma carga mecânica de 20 [HP]. Após consulta inicial com fornecedores de motores, o engenheiro responsável por essa seleção chegou a três opções de motores que possuem rendimento de aproximadamente 100%, cujos dados de placa estão apresentados na tabela.

Fabricante	Tensão [V]	Corrente [A]	Fator de potência
PFM	500	17	0,80
BMS	500	20	0,90
ELP	500	12	0,99

Assinale a alternativa que apresenta o(s) motor(es) que pode(m) ser utilizado(s) para o acionamento da carga mecânica em questão, para tanto, considere que 1 [HP] = 750 [W] e que !$ \sqrt{3} = 1,7 !$

Deve-se dimensionar os condutores da parcela da instalação elétrica dedicada à alimentação de um motor. Esse motor é trifásico, possui 10 [HP], rendimento de 90% e é alimentado com tensão de linha de 173 [V]. Dado que seu fator de potência é 0,8 (indutivo), que !$ \sqrt{3} = 1,73 !$ e que 1 [HP] = 750 [W], assinale a alternativa que apresenta aproximadamente a corrente nominal desse motor, em [A].

Uma edificação de uso comercial possui quarenta e oito aparelhos de iluminação capazes de fornecer 2 000 [lm] individualmente. Essa edificação possui 480 [m²] de área e, segundo as normas pertinentes, deve possuir um nível de iluminamento de 500 [lux]. Nesse contexto, pode-se afirmar que o sistema de iluminação instalado

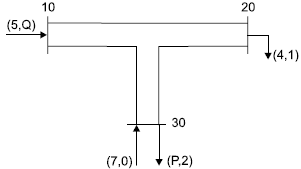

A figura ilustra um sistema elétrico de potência ideal e sem perdas, que possui três barras: 10, 20 e 30. Nessas barras, há geradores e consumidores, que são representados por setas que incidem e divergem das barras, respectivamente. As potências ativa e reativa fornecidas e consumidas em cada uma das barras estão representadas pelos números separados por vírgulas, entre parênteses.Por exemplo, o gerador (seta incidente) conectado na barra 10 injeta 5 unidades de potência ativa e Q unidades de potência reativa.

Sendo assim, assinale a alternativa que apresenta, correta e respectivamente, a potência ativa P consumida pela carga da barra 30, em termos de unidades de potência ativa, e a potência reativa Q fornecida pelo gerador da barra 10, em unidades de potência reativa. Para tanto, considere que o sistema opera de forma estável, com equilíbrio entre geração e consumo.

Um circuito trifásico, simétrico e equilibrado pode ser representado pelo seu circuito equivalente de sequência positiva. Esse circuito possui quatro barras (10, 20, 30 e 40), e as admitâncias de sequência positiva que conectam essas barras estão apresentadas na tabela.

Barra “de”	Barra “para”	Admitância [p.u.]
10	20	j ⋅ 10
20	30	j ⋅ 15
30	40	j ⋅ 8
40	10	j ⋅ 6

Assinale a alternativa que apresenta corretamente o valor do elemento da diagonal principal da matriz de admitâncias nodais de sequência positiva desse circuito, que se refere ao nó 30.

Um circuito trifásico de sequência positiva (ABC) pode ser representado pelos seus equivalentes de Thévenin de sequência positiva, negativa e zero, conforme a tabela.

Sequência	Impedância equivalente [p.u.]	Fonte de tensão equivalente [p.u.]
Positiva	j ⋅ 0,01	1
Negativa	j ⋅ 0,01	0
Zero	j ⋅ 0,02	0

Essa representação é utilizada para simplificar a representação do circuito trifásico quando são efetuados os cálculos de curto-circuito. Nesse contexto, assinale a alternativa que apresenta corretamente o valor do módulo da corrente de curto-circuito, em [p.u.], na fase A desse circuito, quando ocorre um curto-circuito franco do tipo fase- terra (AN).

Um engenheiro efetuou medições de correntes de linha que alimentam uma carga trifásica desequilibrada, ligada em estrela com o centro-estrela isolado. As medições que o engenheiro registrou são as seguintes:

!$ \bullet I_A = 9 \angle 0^\circ [A] !$

!$ \bullet I_B = 21 \angle 0^\circ [A] !$

!$ \bullet I_C = 30 \angle 90^\circ [A] !$

Após apresentar os registros ao seu superior, este solicitou que ele refizesse as medições, porque havia uma inconsistência nos registros apresentados. Assinale a alternativa que descreve corretamente o motivo dessa inconsistência; para tanto, considere que a fonte de tensão trifásica que alimenta a carga é simétrica e de sequência positiva (ABC).

Um transformador monofásico possui os seguintes dados de placa:

● potência nominal 200 [kVA];
● relação de transformação de 2,0:0,2 [kV];
● reatância de curto-circuito de 1 [%].

Assinale a alternativa que apresenta, correta e respectivamente, o valor da reatância de curto-circuito referida ao lado de alta tensão em valores por unidade e em ohms.

Um circuito resistivo possui quatro nós (A, B, C e D) e é alimentado por duas fontes de tensão em corrente contínua V_AD = 20 [V] e VCD = 40 [V]. A parcela passiva desse circuito é descrita pela tabela que indica os nós em que se encontram ligadas as resistências.

Nó “de”	Nó “para”	Valor da resistência [ohms]
A	B	6
B	C	12
B	D	6

Segundo o princípio da superposição, o valor da parcela da corrente que circula na resistência que se encontra entre os nós A e B, devida exclusivamente à fonte que se encontra entre os nós A e D, é

Um circuito resistivo possui três nós (A, B e c) e é alimentado por uma fonte de tensão em corrente contínua V_AB = 20 [V]. A parcela passiva desse circuito é descrita pela tabela que indica os nós em que se encontram ligadas as resistências.

Nó “de”	Nó “para”	Valor da resistência [ohms]
A	B	20
A	C	10
B	C	10

O valor da corrente que circula na resistência que se encontra entre os nós A e B é
