Um flip-flop do tipo D, sensível à borda de subida do clock, foi submetido ao sinal e ao clock ilustrados na figura.

Assinale a alternativa que apresenta corretamente a sua saída Q.

Observe a figura.

Assinale a alternativa que apresenta corretamente a expressão que relaciona a tensão de saída v_o(t) com a tensão de entrada v_i (t), no domínio da frequência, no circuito ilustrado na figura. Para tanto, considere que todos os elementos são ideais.

Um circuito elétrico possui três nós (A, B e C) e é alimentado por uma fonte de tensão em corrente alternada
!$ V_{AB} (t) = { \Large { 20 \over \sqrt{2}}} \cos (t) [ V ] !$. A parcela passiva desse circuito é descrita pela tabela que indica os nós em que se encontram ligados os seguintes elementos:

Nó “de”	Nó “para”	Elemento
A	B	Resistor de 10 [ohms]
A	C	Capacitor de 100 [mF]
B	C	Indutor de 20 [H]

O valor da corrente fornecida pela fonte, em [A], é:

A altura de uma certa população obedece a distribuição uniforme de probabilidade e se situa no intervalo de 1,5 a 2,1 [m]. Nesse contexto, a probabilidade de um certo indivíduo, sorteado ao acaso, possuir uma altura que se situa no intervalo de 1,74 a 1,80 [m] é de:

A mediana e a moda do conjunto de dados {1, 2, 3, 9, 9, 10} são, correta e respectivamente,

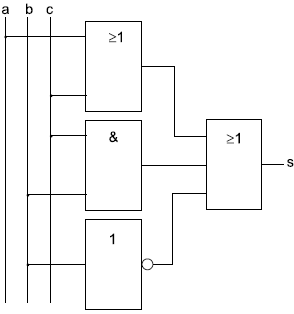

Observe a figura.

Assinale a alternativa que apresenta a expressão algébrica que descreve o circuito combinacional da figura, em sua saída s.

É dada a seguinte expressão de álgebra booleana.

!$ f = \overline{ A} \cdot B \cdot \overline{C} \cdot \overline{D} + \overline{A} \cdot \overline{C} \cdot D + A \cdot B \cdot \overline{C} \cdot \overline{D}+ A \cdot B \cdot \overline{C} \cdot D !$

A simplificação dessa expressão é:

Os sistemas de numeração tipicamente utilizados atualmente são o sistema decimal, o sistema binário e o sistema hexadecimal. A regra de formação desses sistemas de numeração é a mesma e, para se obter a representação correta de qualquer número em qualquer um desses sistemas, basta utilizar a base correta (“10” para o sistema decimal, “2” para o sistema binário, e “16” para o sistema hexadecimal). Sendo assim, assinale a alternativa que apresenta corretamente o número “145” em um sistema ternário, que utiliza base “3”.

Após o condicionamento e a amostragem de um determinado sinal, que excursiona entre os valores 0 e 1024 [mV], o conversor A/D de um equipamento eletrônico está apto a efetuar a quantização desse sinal analógico. Dado que esse conversor é de 12 bits, o valor do least significant bit (LSB) é de aproximadamente

A proteção diferencial é um tipo de função de proteção que utiliza a lei de Kirchhoff para corrente e
