Na folha de dados (data sheet) de um amplificador operacional, são fornecidos os seguintes dados: frequência !$ f_{unity} !$= 2 MHz e ganho !$ A_{mid} !$ = 200.000. Determine o valor da frequência crítica !$ (f_c) !$ do amplificador operacional. A seguir, assinale a alternativa correta. Dados:

!$ f_{unity} !$: frequência de ganho unitário.

!$ A_{mid} !$: ganho de tensão na banda média.

Correlacione as colunas abaixo e, em seguida, assinale a alternativa que apresenta a sequência correta. Obs: haverá repetição de números.

(1) Resistor fixo de carbono

(2) Resistor fixo de fio enrolado

(3) Resistor variável

( ) Possui especificação de potência que varia de 0,0625 a 2W.

( ) O elemento de resistência é basicamente o grafite.

( ) Possui especificação de potência que vai de 3W a centenas de watts.

( ) São chamados de potenciômetros ou reostatos.

( ) O elemento de resistência é, geralmente, um fio de níquelcromo enrolado em espiral sobre uma haste de cerâmica.

Marque (V) para verdadeiro ou (F) para falso e, em seguida, assinale a alternativa que apresenta a sequência correta.

( ) Na região de corte de uma configuração base-comum, as junções base-emissor e base-coletor de um transistor são ambas polarizadas reversamente.

( ) Na configuração emissor-comum, considera-se como circuito de entrada a junção base-emissor e, como circuito de saída, a junção coletor-emissor.

( ) A configuração coletor-comum é utilizada, principalmente, para o casamento de impedância, pois possui baixo valor de impedância de entrada e alto valor de impedância de saída.

( ) Na prática, as curvas características de saída para a configuração coletor-comum são iguais às curvas características de saída para a configuração emissor-comum.

Assinale a alternativa correta quanto à crase.

Com base na teoria de modulações de sinais marque (V) para verdadeiro ou (F) para falso e, em seguida, assinale a alternativa com a sequência correta.

( ) Para o sinal dado por e(t) = 10.cos !$ (30\pi.t +\pi/3) (Volts) !$, o valor de pico a pico é igual a 10 Volts.

( ) Numa modulação AM-DSB, sabe-se que a portadora é !$ e_0(t) = 9.cos (w_0.t) !$ e a modulante, !$ e_m(t) = 3.cos (w_m.t) !$. Logo, o respectivo índice de modulação é igual a 3.

( ) A modulação em amplitude com banda lateral única (AMSSB) caracteriza-se por aproveitar, ao máximo, a potência do sinal na transmissão, além de ocupar uma estreita banda no espectro de frequências.

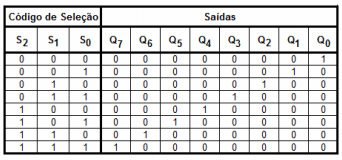

Analise a tabela-verdade do circuito demultiplexador de 1 para 8, mostrada abaixo, e assinale a alternativa correta.

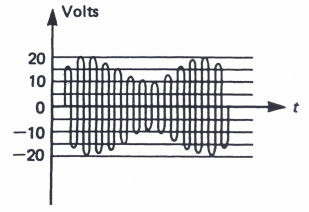

Observe a figura a seguir.

Com base no sinal AM dessa figura, o índice de modulação, em porcentagem, corresponde a .

Em qual alternativa o sujeito é indeterminado?

Está incorreta a concordância verbal da seguinte frase:

Assinale a alternativa em que há uma oração subordinada adverbial consecutiva.
