Para a análise do funcionamento de uma instalação, na entrada de um circuito com tensão alternada, bifásico, foram obtidas as seguintes medidas de tensão, corrente e potência ativa: 200 V; 50 A; 8,00 kW.

Nessas condições, o fator de potência e o módulo da impedância equivalente do circuito apresentam, respectivamente, os seguintes valores:

O dispositivo de proteção das pessoas e animais contra choques elétricos e o dispositivo de proteção diferencial residual (DR), de uso obrigatório nas instalações elétricas, conforme a NBR 5410 desde 1997, têm o seu funcionamento baseado no seguinte fato:

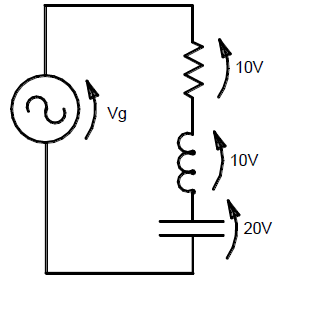

No circuito com o resistor, indutor e capacitor ideais, alimentados por um gerador de tensão alternada, foram efetuadas as medidas do valor eficaz das tensões, obtendose: V_R = 10 V; V_L = 10 V ; V_C = 20 V. Neste circuito, se medirmos o valor eficaz da tensão do gerador, Vg, em volts, obteremos:

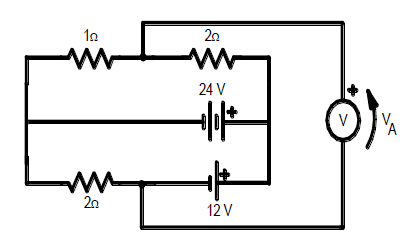

Um voltímetro analógico ideal, de zero central, ou digital, é utilizado para medir a tensão VA indicada no circuito a seguir. Qual seria o valor em volts indicado pelo aparelho?

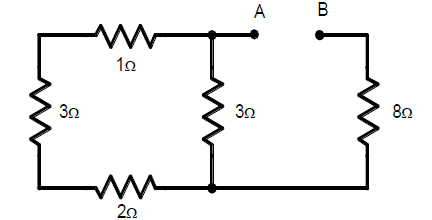

Determine o valor, em ohms, da resistência elétrica equivalente entre os pontos A e B do circuito apresentado a seguir:
