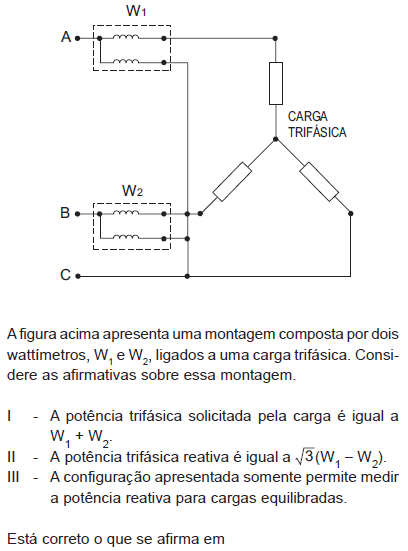

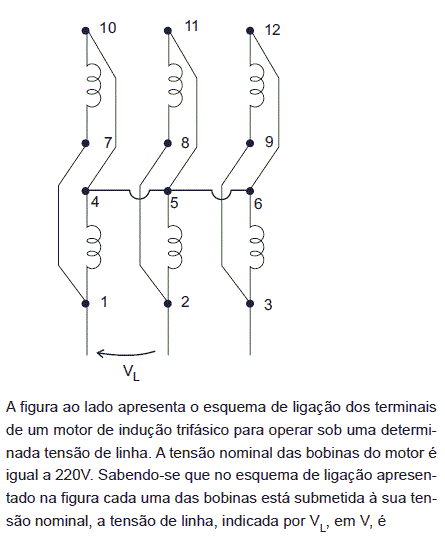

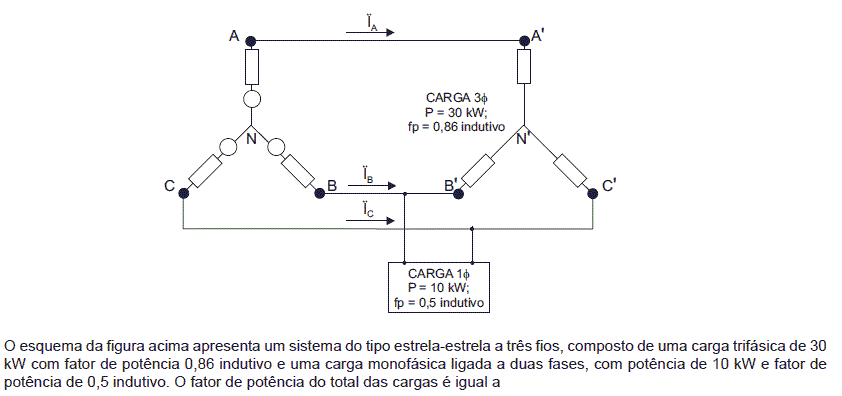

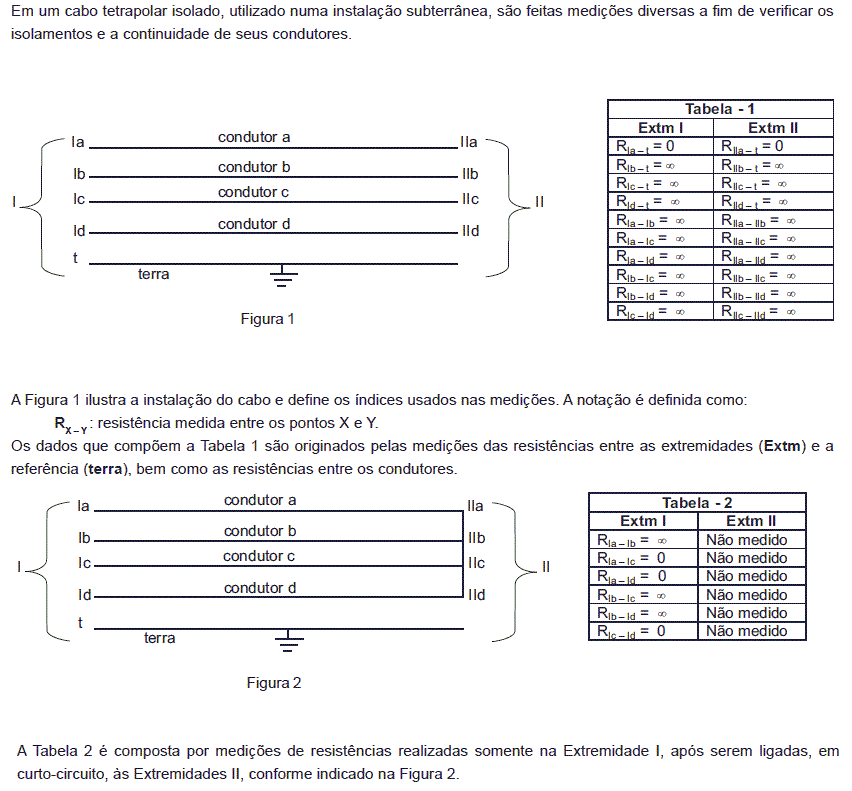

Considere um transformador de 20 MVA cujas tensões são:

• 138 kV no lado de alta;

• 13,8 kV no lado de baixa.

A reatância referida ao lado de baixa é igual a 0,9522 ohms e as bases adotadas para a análise no sistema por unidade (p.u.) são 138 kV e 20 MVA, referidos ao lado de alta. A reatância do transformador, em p.u., é igual a

O potencial elétrico, produzido por um dipolo elétrico, em um ponto de observação situado a uma distância muito maior que o seu comprimento, varia

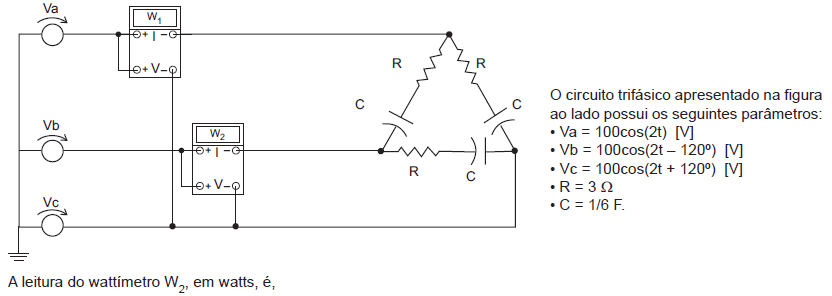

A tensão, em volts, medida entre os terminais de um elemento em um circuito elétrico operando em regime estacionário senoidal é dada pela expressão v(t) = 10cos(5t). A corrente, em A, que atravessa este mesmo componente é expressa por i(t) = −5 sen(5t−15º). Com base nos dados acima, conclui-se que, em relação à tensão, a corrente está
