A figura precedente representa o diagrama pressão (P) versus volume (V) de um compressor alternativo, como os usados em sistemas de refrigeração e ar-condicionado. Considerando essa figura, julgue o item a seguir.

O processo 3-4 representa a expansão do volume residual de gás que permanece no interior do cilindro do compressor, ao término da compressão. A fração de espaço nocivo variável associada a esse compressor é obtida por V₄/(V₁ V₃).

Acerca do efeito das forças em fluidos, julgue o item que se segue.

Considere que dois diferentes líquidos de densidades ρ₁ e ρ₂ sejam colocados em dois recipientes cúbicos idênticos e que as forças hidrostáticas nas faces verticais dos recipientes sejam respectivamente iguais a F₁ e F₂. Nessa situação, se ρ₁ > ρ₂, é correto afirmar que F₁ > F₂.

Tendo como referência esse processo, julgue o item que se segue, a respeito dos princípios termodinâmicos.

Considere que o processo em questão se realize nas seguintes condições: operação em regime permanente; processo adiabático; variação nula das energias interna e potencial; e vazão mássica na entrada e na saída do tubo capilar iguais. Nessas condições, é correta a expressão h₁ + EC₁ = h₂ + EC₂, em que h é a entalpia específica, EC é a energia cinética do fluido refrigerante e os índices 1 e 2 se referem, respectivamente, à entrada e à saída do tubo.

Acerca do efeito das forças em fluidos, julgue o item que se segue.

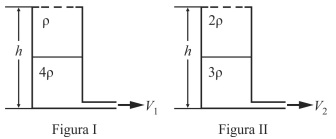

Situação hipotética: A figura I mostra um tanque de altura h, que contém, na sua metade inferior, um líquido de densidade 4ρ e, na metade superior, um líquido de densidade ρ. Na figura II, outro tanque idêntico e com a mesma altura h apresenta, na metade inferior, um líquido de densidade 3ρ; e, na metade superior, um líquido com densidade 2ρ. Assertiva: Considerando-se que, na base de ambos os tanques, as aberturas sejam idênticas e que os diâmetros das aberturas sejam desprezíveis, quando comparados à altura da coluna de líquido, é correto afirmar que as velocidades instantâneas de descarga V₁ e V₂ são iguais.

Acerca dos processos de soldagem, julgue o item subsequente.

O processo MIG — metal inert gas — utiliza dois elementos principais: a alma metálica e o revestimento. A alma metálica é formada por um fio-máquina laminado a quente na forma de bobinas, trefilado a frio até o diâmetro adequado do eletrodo, retificado e cortado no comprimento adequado. O revestimento é extrudado sobre as varetas metálicas que são alimentadas através da prensa extrusora e ambas as extremidades de cada vareta são removidas para garantir o contato elétrico e a abertura de arco voltaico.

Acerca dos processos de soldagem, julgue o item subsequente.

Na soldagem por arco submerso, o calor necessário ao processo é gerado a partir do aquecimento da escória líquida, por meio de resistência elétrica imersa na poça de fusão.

A respeito do funcionamento dos elementos componentes de máquinas, julgue o item subsequente.

Tambor é o elemento de sistemas de elevação de carga que tem a função de acomodar o cabo de aço entre os cursos mínimo e máximo. Quanto aos aspectos de segurança e vida útil do cabo de aço, é preferível utilizar tambores lisos com flanges altos que possibilitem o enrolamento do cabo em múltiplas camadas.

Julgue o próximo item, a respeito da viscosidade, que tem papel importante na classificação dos regimes de escoamento de fluidos.

A ausência de viscosidade está associada a um fluido ideal, incompressível, que se apresenta no estado isotrópico de tensões em condições de movimento uniforme.

A respeito do comportamento dos fluidos em movimento, julgue o item que segue.

O fluxo em superfície livre pode ser conduzido através de um conduto aberto ou fechado, desde que o escoamento ocorra sob a pressão atmosférica.

A respeito do sistema de combate a incêndio, julgue o seguinte item.

São exemplos de proteções reativas: a compartimentação horizontal, na tentativa de isolamento dos ambientes contíguos em um mesmo pavimento; o dimensionamento adequado de rotas de fuga, saídas de emergência e acesso para combate; e o controle da quantidade de material combustível presente no ambiente.
