A figura abaixo mostra o fluxograma de um sistema convencional de tratamento de esgotos por lodos ativados.

Figura Fluxograma típico de um
sistema convencional de lodos ativados

Com base na observação da figura, identifique as funções das unidades no sistema de tratamento listados abaixo, com o número da unidade correspondente.

( ) Remoção de sólidos suspensos sedimentáveis

( ) Retenção de sólidos grosseiros

( ) Oxidação da matéria orgânica

( ) Redução da quantidade de lodo a descartar

( ) Separação do efluente tratado e lodo

( ) Inativação de micro-organismos

Assinale a alternativa que indica a sequência correta, de cima para baixo.

O quadro apresentado abaixo mostra um conjunto de efeitos inconvenientes possíveis em rios e lagos, devido ao lançamento nos mesmos de esgoto não tratado.

Relacione corretamente as colunas 1 e 2 abaixo.

Coluna 1 Componente/característica do esgoto

1. Matéria orgânica solúvel

2. Materiais tóxicos e íons de metais pesados

3. Cor e turbidez

4. Nutrientes como P e K

5. Óleos e materiais flutuantes

6. Tensoativos

Coluna 2 Efeito sobre rios e lagos

( ) Espuma nos rios e lagos

( ) Depleção do oxigênio dissolvido

( ) Eutrofização

( ) Toxidez e transferência via cadeia alimentar

( ) Efeitos estéticos indesejáveis

( ) Dificuldade ou impedimento a transferência de oxigênio para a água

Assinale a alternativa que indica a sequência correta, de cima para baixo.

O cloro gasoso tem sido utilizado na etapa de desinfecção, tanto no tratamento de água para abastecimento público, como no tratamento de esgotos sanitários. Cuidados especiais devem ser tomados no armazenamento e manuseio desse produto. Em caso de vazamento o cilindro de cloro poderá ser colocado dentro de um tanque apropriado e coberto com uma solução química para adsorção do gás.

Assinale a alternativa que indica o nome correto da referida solução química.

Uma estação de tratamento de água (ETA) opera com vazão Q = 61 L/s. A dose de coagulante aplicada é 30 mg/L, a partir de uma solução mantida em um tanque, preparada na concentração 2% (massa/ volume).

Sabendo que no tanque restam 2000 L da solução referida, assinale a alternativa que indica corretamente por quanto tempo, aproximadamente, é possível ainda continuar operando a ETA utilizando apenas o volume informado, mantidas também a vazão e dose de coagulante citadas.

Em estações elevatórias, tanto de água como de esgotos, é comum conjuntos motobombas estarem associados. Essa associação pode ser em paralelo ou em série, conforme a necessidade em termos de vazão e altura de elevação.

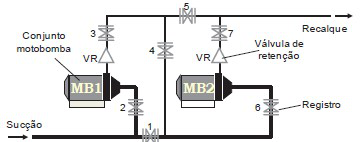

A figura abaixo mostra dois conjuntos motobombas centrífugas, idênticos, instalados de forma a poderem ser associados em qualquer uma das formas acima citadas.

Figura Esquema de instalação de dois conjuntos motobombas

Sabendo que o objetivo no momento é maximizar a altura de elevação da água com a associação das motobombas, assinale a alternativa que contém a sequência correta dos registros que devem ficar abertos e dos que devem ficar fechados.

A medição de vazão é uma atividade diária muito importante tanto em Estações de Tratamento de Água (ETA) como em Estações de Tratamento de Esgotos (ETE), necessária para aplicação de doses corretas de produtos químicos, entre outros aspectos. Dentre os
dispositivos de medição de vazão possíveis, destaca- -se o vertedor, ilustrado em perfil na figura abaixo.

Para saber a vazão “Q “ afluente a ETA ou ETE utilizando esse dispositivo, é necessário conhecer a altura da lâmina de água, cujo valor será o dado de entrada em uma fórmula matemática ou em uma tabela previamente elaborada para esse fim.

Figura Perfil longitudinal de um canal com vertedor retangular.

Com base no texto anteriormente apresentado, e na observação da figura, assinale a alternativa que indica a altura correta da lâmina de água a ser considerada na determinação da vazão “Q”.

Assinale a alternativa que apresenta a sequência correta de operações unitárias, considerando o fluxo do tratamento, encontradas em Estações de Tratamento de Água do tipo convencional (também conhecidas como estações de tratamento de água com ciclo completo).

O controle de vazão em estações elevatórias, seja de água ou esgoto, conforme execução do projeto, pode ser feito usando, de forma isolada ou combinada, recursos como: manobra de válvulas; inversor de frequência; recirculação de parte do volume que sai da bomba; controle do número de bombas em operação.

Considere as afirmativas seguintes sobre o tema:

1. No controle de vazão unicamente por fechamento ou abertura de válvulas na linha de recalque, o ponto de trabalho é modificado por alteração da curva do sistema.

2. No controle de vazão unicamente por inversor de frequência, o ponto de trabalho é modificado por alteração da curva da bomba.

3. No controle de vazão por recirculação de parte do volume que sai da bomba, o ponto de trabalho não é modificado.

4. No controle de vazão unicamente por alteração do número de bombas em operação, o ponto de trabalho é modificado por alteração da curva do sistema.

Assinale a alternativa que indica todas as afirmativas corretas.

Um dos aspectos importantes na operação de ETE é a coleta e preservação de amostras para análise de parâmetros de interesse, sendo um deles a D.B.O.

Com relação ao parâmetro em foco, assinale a alternativa correta sobre a preservação e o tempo máximo de estocagem das amostras.

Uma Estação de Tratamento de Esgotos (ETE) opera atualmente com vazão Q = 300 L/s. Um determinado produto químico, cuja solução é preparada com concentração de 5% (massa/volume), é aplicado por uma bomba dosadora na razão de 10 mg/L (dose do produto químico) sobre a vazão atual de operação.

Com base no exposto, assinale a alternativa que indica o valor correto da vazão ajustada da bomba dosadora para atender à situação descrita.
