Analise as afirmativas abaixo:
1. A distribuidora não pode cobrar a unidade consumidora do grupo A pelo consumo de energia elétrica reativa excedente.
2. A distribuidora pode suspender o fornecimento de energia elétrica à unidade consumidora, após o terceiro ciclo de faturamento consecutivo, com impedimento de acesso para fins de leitura.
3. Como regra geral a distribuidora é responsável por instalar e arcar com a responsabilidade financeira dos medidores para fins de faturamento em unidade consumidora a ela conectada.
Assinale a alternativa que indica todas as afirmativas corretas.

A chave estrela-triângulo é muito utilizada nas indústrias para a partida de motores trifásicos. Analise as afirmativas abaixo em relação ao assunto.
1. Os motores devem ter no mínimo 6 terminais acessíveis para realizar essa chave de partida.
2. O motor deve alcançar, normalmente, 90% da velocidade nominal para realizar a comutação de estrela para triângulo.
3. A tensão da rede elétrica deve ser a mesma da tensão em estrela do motor.
4. Um autotransformador é requerido para a realização dessa chave de partida.
Assinale a alternativa que indica todas as afirmativas corretas.

Qual o rendimento de um motor de indução trifásico que possui a potência mecânica no eixo de 10 CV, e na condição de carga nominal foi medida a tensão de linha eficaz de 380 V, corrente de linha de 15 A e fator de potência de 0,81?

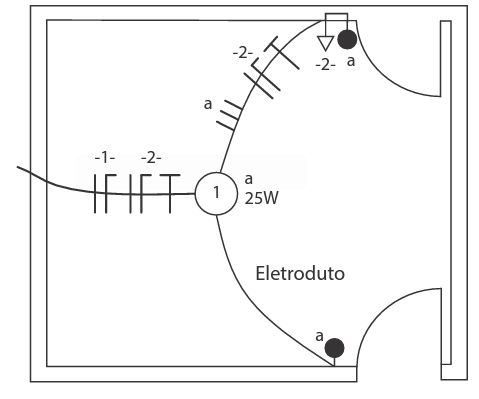

Quais os tipos de interruptores e tomadas da instalação?

Qual a fiação correta no eletroduto em destaque?

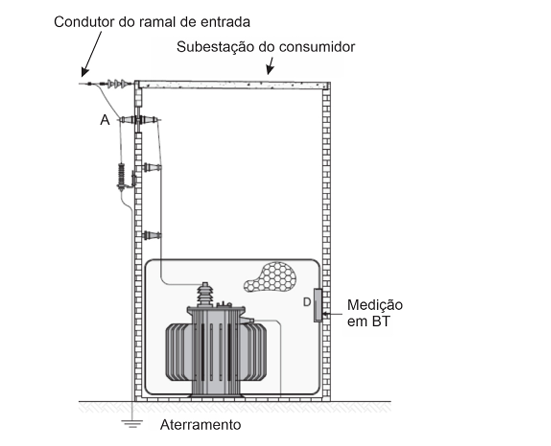

A figura abaixo mostra uma subestação de um consumidor que é alimentado em média tensão.

Assinale a alternativa com a correta nomenclatura do elemento destacado com a letra A.

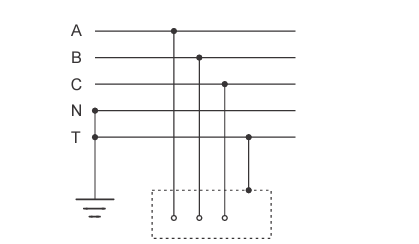

Analise a figura abaixo:


Assinale a alternativa que indica corretamente o tipo de aterramento ilustrado na figura.

Assinale a alternativa correta com relação ao conjugado de partida de máquinas de indução.

Seja uma instalação elétrica monofásica de 220 V eficazes que alimenta uma carga linear de 22 kW com um fator de potência de 0,8. Da entrada de energia até o quadro geral de distribuição, há 18 metros de fios de cobre.
Qual deve ter a bitola do fio para que a queda de tensão neste setor fique entre 3% e 4%? Considere a resistividade do fio de cobre igual a 0,0178 Ω.mm²/m.

Assinale a alternativa correta em relação à queda de tensão em instalações elétricas.
