O elo fusível é um elemento metálico no qual é inserida uma parte sensível a correntes elétricas elevadas, que acaba fundindo e rompendo, sendo ele utilizado no interior do cartucho ou porta-fusível, preso nas suas extremidades. A respeito do elo fusível, analise as assertivas e assinale a alternativa que aponta as corretas.

I. O elo fusível pode ser do tipo botão e do tipo argola, variando conforme a sua aplicação.

II. Elo fusível do tipo H é utilizado na proteção primária de transformador de distribuição e apresenta um tempo de atuação lento para altas correntes.

III. Elo fusível do tipo K é largamente utilizado na proteção de redes aéreas de distribuição urbanas e rurais e é de atuação rápida.

IV. Elo fusível tipo T é considerado fusível de atuação lenta e sua aplicação principal é na proteção de ramais primários de redes aéreas de distribuição.

A respeito dos ensaios nos transformadores, analise as assertivas e assinale a alternativa que aponta a(s) correta(s).

I. No ensaio de curto circuito, é aplicada uma tensão no enrolamento de alta tensão até atingir o valor de corrente nominal no enrolamento de baixa tensão.

II. No ensaio de circuito em aberto, é aplicada a tensão nominal no primário, enquanto o secundário se encontra em aberto.

III. No ensaio de curto circuito, é aplicada uma tensão no enrolamento de alta tensão até atingir o valor de tensão nominal no enrolamento de baixa tensão.

IV. O ensaio de circuito em aberto pode ser utilizado para se obter as perdas no núcleo do transformador.

A Norma Regulamentadora n° 10 (NR 10) estabelece os procedimentos para a segurança nos trabalhos em instalações e serviços em eletricidade. No seu texto, ela faz referência a algumas outras NRs. Assinale a alternativa que apresenta uma das NRs citadas no texto da NR 10.

Para uma boa gestão de manutenção, os processos e equipamentos devem ser analisados com a ajuda de indicadores. Considere uma máquina que ficou disponível para funcionamento durante 20 horas e, nesse intervalo, ficou em manutenção por 2 horas devido a 3 paradas. Considerando os indicadores de manutenção, analise as assertivas e assinale a alternativa que aponta as corretas.

I. Confiabilidade se trata da capacidade de um item desempenhar uma função requerida, sob condições especificadas, durante um dado intervalo de tempo.

II. A máquina descrita no enunciado tem o indicador MTBF de 2 horas.

III. A máquina descrita no enunciado tem o indicador MTTR de 2/3 horas.

IV. A disponibilidade da máquina descrita foi de 66,7%.

Na realização de trabalhos em instalações elétricas, quando as medidas de proteção coletiva forem tecnicamente inviáveis ou insuficientes para controlar os riscos, devem ser adotados equipamentos de proteção individual específicos e adequados às atividades desenvolvidas. Assinale a alternativa que NÃO apresenta um equipamento de proteção individual (EPI).

Na rede elétrica de média tensão, está conectada uma carga monofásica com fator de potência indutivo de 0,86. A medição de corrente e de tensão foi obtida por um transformador de corrente (TC) e um transformador de potencial (TP). A relação de transformação do TC é de 150:5 A, e a relação do TP é de 13800:100 V. A tensão RMS obtida no voltímetro conectada no TP foi de 100 V, e a corrente RMS obtida no amperímetro conectado no TC foi de 1 A. Diante desses dados, assinale a alternativa que apresenta a potência ativa e reativa dessa carga.

Considere cos (30°) = 0,86 e sen (30°) = 0,5.

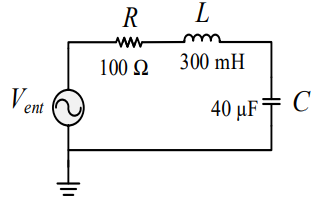

Observe o circuito RLC série da figura a seguir. Considerando que a tensão de entrada possui uma frequência angular ω de 400 rad/seg, calcule a impedância complexa total Z do circuito e assinale a alternativa correta.

Os inversores de frequência utilizados para acionar motores de indução podem ser classificados de acordo com o seu método de controle. Considerando o controle escalar, analise as assertivas e assinale a alternativa que aponta as corretas.

I. O controle escalar impõe ao motor determinada tensão/frequência, mantendo a relação V/f constante.

II. Esse controle escalar é aplicado quando há a necessidade de respostas rápidas a comandos de torque e velocidade, tendo a capacidade de produzir um alto torque de partida.

III. O controle escalar do inversor de frequência é realizado somente em malha fechada.

IV. No controle escalar acima da frequência nominal do motor, o conjugado eletromagnético da máquina enfraquece, e o torque começa a diminuir.

Um motor de indução trifásico com uma potência nominal de 50 CV pode operar com uma sobrecarga contínua equivalente de até 40425 W no eixo do motor. Assinale a alternativa que apresenta corretamente o fator de serviço desse motor.

Considere 1CV = 735W.

Qual é o valor máximo permitido da Distorção harmônica total de tensão em que foi superado em apenas 5% das 1.008 leituras válidas (DTT95%) para as instalações de baixa tensão das residências até 1,0 kV?
