Os transformadores de corrente (TC) e de potencial (TP) são utilizados na medição e proteção de diversos elementos e circuitos. Considerando a aplicação dos TCs e TPs, analise as assertivas e assinale a alternativa que aponta as corretas.

I. O TC apresenta o valor de corrente, e o TP apresenta o valor de tensão.

II. Na rede elétrica, o TC está conectado em série, e o TP está conectado em paralelo.

III. Nos aparelhos na carga, o TC está conectado em paralelo, e o TP está conectado em série.

IV. A causa de erro de medida no TC é devido à corrente no circuito magnetizante e, no TP, é devido à queda de tensão em série.

Utilizando a simbologia de projeto elétrico e considerando o padrão de distribuição de energia do Brasil, observe o diagrama unifilar a seguir, em que S é o interruptor para acionar uma lâmpada, analise as assertivas e assinale a alternativa que aponta a(s) correta(s).

I. A tensão no interruptor é de 127V.

II. Entre o interruptor e a lâmpada, há dois condutores de retorno.

III. No circuito apresentado, não há condutor de aterramento.

O método de SPDA que utiliza um captor no topo de um mastro no alto da estrutura, apresentando um volume de proteção determinado por um cone, cujo ângulo no topo é especificado em função do nível de proteção e da altura, é denominado

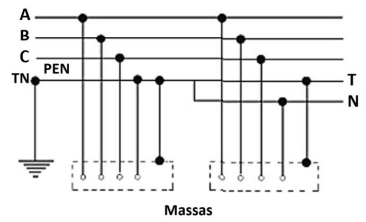

Os esquemas de aterramento se diferem entre si em função da situação da alimentação e das massas com relação à terra. Diante disso, assinale a alternativa que apresenta o correto esquema de aterramento representado na figura a seguir.

Em uma instalação antiga, está instalado um chuveiro de 4500 W e um disjuntor de 25 A. O proprietário da residência decidiu trocar o chuveiro por um de potência maior, no entanto, após a troca, o disjuntor de 25 A começou a desarmar durante o uso do chuveiro. Assinale a alternativa que apresenta a medida correta e segura que o proprietário deve realizar para a solução do problema dos desarmes do disjuntor a fim de manter o chuveiro novo.

Em algumas instalações elétricas, são utilizadas mais de uma unidade de transformação em um mesmo recinto da subestação. Para que seja possível colocar dois ou mais transformadores em serviço em paralelo, é necessário atender alguns requisitos. Analise os requisitos apresentados a seguir e assinale a alternativa que aponta somente os requisitos corretos para a instalação do paralelismo de transformadores (dois ou mais transformadores compartilhando o mesmo primário e o mesmo secundário).

I. A alimentação primária das várias unidades de transformação devem ter as mesmas características elétricas.

II. Os transformadores devem ter o deslocamento angular de 180° entre eles.

III. As tensões secundárias devem ser iguais.

Os transformadores de corrente são equipamentos que tornam possível o funcionamento dos instrumentos de medição e de proteção com uma corrente muito menor que a corrente nominal do circuito onde eles estão inseridos. Considerando os transformadores de corrente, analise as assertivas e assinale a alternativa que aponta as corretas.

I. Os transformadores de corrente que estão em sistemas superiores a 69 kV possuem uma blindagem eletrostática para uniformizar o campo elétrico.

II. Os transformadores de corrente podem ter polaridade aditiva, subtrativa e multiplicativa.

III. Os transformadores de corrente de núcleo toroidal, utilizados para proteção, possuem um valor de reatância de dispersão insignificante, pois os seus enrolamentos do secundário são uniformemente distribuídos.

IV. Para a escolha dos transformadores de corrente para medição, é necessário determinar a carga que será acoplada; já, no transformador de corrente para proteção, é necessário conhecer a carga conectada, bem como as condições transitórias das correntes de defeito.

Um transformador trifásico de 75 kVA está conectado na rede elétrica em 13,8 kV no enrolamento de alta tensão na ligação triângulo. No enrolamento de baixa tensão em estrela, a tensão entre linha é de 380V. Assinale a alternativa que apresenta corretamente o valor de corrente nominal da baixa tensão em cada fase.

Considere \( \sqrt{3} \) = \( 1 \), \( 7 \)\( 3 \).

Os religadores automáticos são equipamentos de interrupção da corrente elétrica capazes de realizar uma repetição, em operações de abertura e fechamento de um circuito, durante a ocorrência de um defeito. Analise as assertivas a respeito dos religadores automáticos e assinale a alternativa que aponta a(s) correta(s).

I. Os religadores podem ter o sistema de controle por ação eletromagnética ou por controle eletrônico.

II. Os religadores podem ser classificados de acordo com o tipo de interrupção, que pode ser em óleo, no vácuo ou no gás SO2.

III. No religador de interrupção em óleo para subestação, há transformadores de corrente.

Um controlador PID é composto pelos ganhos proporcional (Kp), integral (Ki) e derivativo (Kd). Dada a equação de um controlador PID a seguir, assinale a alternativa que apresenta os ganhos Kp, Ki e Kd da equação apresentada.

\( P \)\( I \)\( D \)(\( s \)) = \( \dfrac{10,52\ ·\ s^2+5,74\ ·\ s+3,22}{s} \)
