A posição de início e de fim de uma linha pode ser definida de várias formas, tais como por um clique com o cursor na tela, pela digitação de coordenadas absolutas, de coordenadas relativas ou de coordenadas polares.

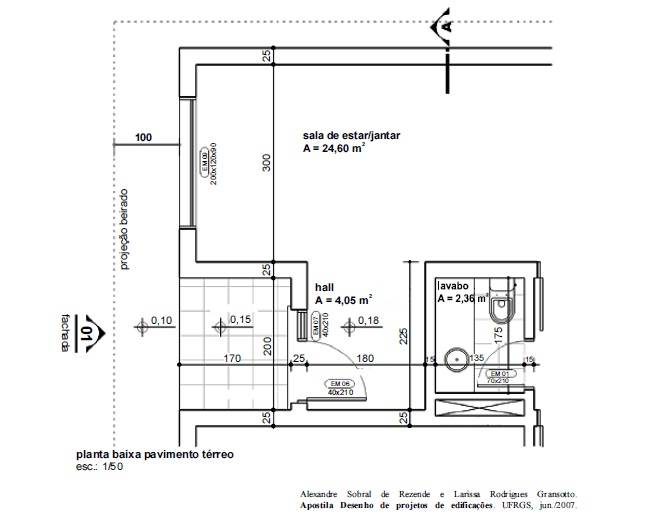

Na planta-baixa reproduzida na figura a seguir, o retângulo cruzado por duas diagonais na área do lavabo indica um espaço livre para um armário de embutir.

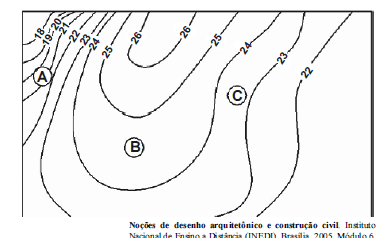

O desenho abaixo representa as curvas de nível de uma elevação de terreno onde a região A tem inclinação mais acentuada que a região C.

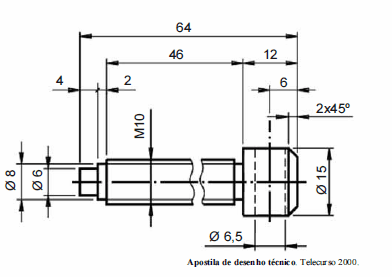

O desenho a seguir mostra uma vista de uma peça de seção cilíndrica variável, na qual as duas linhas de ondulação paralela indicam a existência de encaixe entre duas partes no corpo cilíndrico de diâmetro igual a 10 unidades.

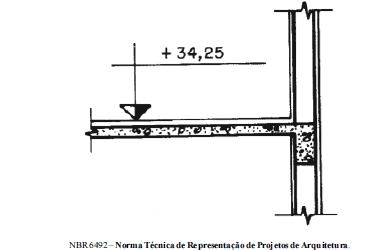

No detalhe da figura a seguir, a seta vertical cortada por um traço horizontal indica a cota de nível do pavimento, em que o nível acabado é igual a +34,25 centímetros.

Os detalhes executivos são desenhos normalmente elaborados nas escalas 1:10, 1:5 ou 1:2 e servem para deixar claro a forma de concepção e(ou) execução de partes de uma obra.

Os desenhos de cortes devem incluir tanto as cotas verticais (de altura), quanto as medidas horizontais da edificação.

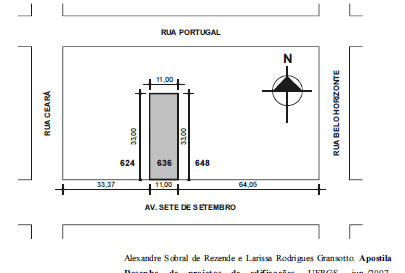

Considerando que a planta de localização a seguir tenha sido desenhada na escala de 1:100, é correto afirmar que o lote número 636 tem forma de um retângulo de dimensões 110 m na testada e 330 m de profundidade.´

As várias plantas de arquitetura, os detalhes e outros elementos pertinentes devem ser desenhados em folhas de tamanho adequado, mantendo, na parte inferior direita, espaço reservado chamado carimbo, que contém a legenda com informações do projeto. O dobramento final da folha de desenho é feito de tal forma que o carimbo, as margens e a aba de fixação em pastas resultem em um formato A4.

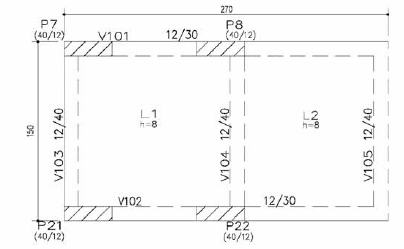

O volume de concreto a ser utilizado no enchimento das vigas e lajes é igual a 6,07 m ³ .
