Os aparelhos telefônicos nas antigas centrais eletromecânicas, eram alimentados pelos relés de linha “la” e “lb” das centrais, que forneciam alimentação para os aparelhos através de linhas balanceadas, balanceamento esse necessário para a atenuação do ruído induzido nas linhas. Além da alimentação os relés “la” e “lb” supervisionavam as linhas e sentiam quando o assinante tirava o telefone do gancho, fechando o “loop”. Nas modernas centrais digitais (CPA) essas funções são realizadas por um circuito denominado;

Os rádios de comunicações de transmissão de sinais digitais empregam a Modulação MQAM, onde uma portadora de modulação é modulada em fase, mas também é modulada em amplitude, isto é, uma modulação mista em fase e amplitude. Nesse tipo de modulação podemos transmitir vários bits por um símbolo, isto é, vários bits associados a cada fase e amplitude da portadora. Após a modulação da portadora de modulação com a palavra digital, ela é combinada com uma portadora de transmissão, de muito maior frequência, e transmitida. No caso particular da Modulação 64 QAM, podemos transmitir, por cada fase e amplitude da portadora:

Um sinal analógico aleatório está contido numa faixa de frequências de 100,0 Hz a 50 kHz. Desejamos amostrar o sinal analógico, converter a amplitude de cada amostra em um byte e transmitir sinal assim codificado por uma fibra óptica. Para que possamos recuperar o sinal amostrado, obtendo-se o sinal analógico original deveremos amostrar o sinal com, pelo menos:

Para aumentar a diretividade de uma antena e, consequentemente, o seu ganho, usam-se refletores. Para maior eficiência pretendese que a frente de onda, após a reflexão, esteja em fase. Isso se consegue mais facilmente com o uso de refletores:

A comunicação de um lance de RF sobre um espelho d´água, por exemplo, na faixa de UHF, deve ser evitado, devido aos problemas de ruído produzido pela interferência entre os múltiplos caminhos dos sinais refletidos. É claro que as comunicações por RF entre navios têm esse problema, que pode ser atenuado usando-se na transmissão e recepção antenas com polarização:

A comunicação óptica é usada por que permite a transmissão de uma taxa muito grande de dados a uma grande distância. Contudo a transmissão óptica tem a taxa limitada pela dispersão óptica da fibra óptica, em que, no caso de fibras monomodo, predomina a dispersão cromática, e pela largura espectral dos emissores de luz. Também a taxa fica limitada pelos componentes eletrônicos, mas não é esse o nosso caso.

No nosso cenário, temos um lance de uma linha óptica de 100 km de distância entre o emissor e o detector óptico, constituída por um emissor laser FP de largura espectral Δλ = 2,0 nm (nanometro) e uma fibra monomodo de dispersão cromática ρ = 10 ps/nm.km (picosegundo por nanômetro por quilômetro).

Entre as taxas relacionadas a seguir, nesse lance, a que constitui a taxa máxima que conseguiríamos é:

Vários instrumentos são usados para a análise e manutenção em redes ópticas. Um deles, muito usado, permite, através do espalhamento e retorno de um sinal óptico injetado na fibra óptica, a análise da qualidade da rede em termos de atenuação, defeito, perdas em emendas e rupturas na fibra, inclusive, mostrando, quando ocorre a perda do sinal óptico, onde ocorreu a possível ruptura, isto é, a que distância do aparelho teria ocorrido a ruptura. Foi solicitado a um técnico que fizesse uma cotação desse aparelho. O técnico solicitou às firmas fornecedoras de equipamentos ópticos a cotação de um:

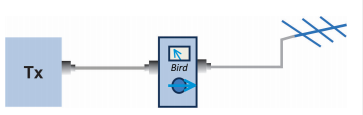

Um “Bird” é um instrumento de medida muito conhecido em eletrônica das telecomunicações e que mede as potências diretas e refletidas na saída de um transmissor, Tx, de RF. Em realidade, “Bird”, é o nome do fabricante do instrumento, que foi vulgarizado pelo uso. Ele é inserido em série com o cabo coaxial de ligação da saída do transmissor, no caso, com uma antena, como mostra o desenho a seguir.

Acoplando o transmissor a uma antena e ao instrumento ajustado para a frequência de transmissão, um técnico mediu: potência direta = 100,0 W; potência refletida = 4,0 W. Os valores mostram o casamento da antena com a impedância de saída do transmissor e o cabo coaxial. O coeficiente de reflexão é de:

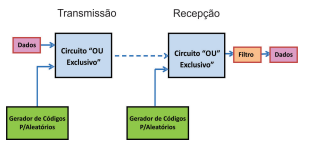

Observe o diagrama em blocos a seguir, em que os dados são combinados com códigos pseudoaleatórios (PN) de maiores frequências (chips) em um circuito “Ou Exclusivo” e transmitidos. Na recepção o resultado é combinado pelo mesmo código PN e filtrado, obtendo-se os dados originais. Somente o receptor que inserir o mesmo código no seu circuito “Ou Exclusivo conseguirá recuperar os dados transmitidos. É o princípio do funcionamento do espalhamento de espectro.

O esquema mostra o princípio de funcionamento de um multiacesso usado em telefonia celular denominado:

O transmissor de um transponder de satélite GEO de comunicações, situado em órbita a 36.000 km da superfície terrestre, apresenta uma potência de transmissão, em EIRP, de 1000 W, numa frequência de 10 GHz. A antena terrestre de recepção do sinal do satélite está perfeitamente posicionada, apresenta um ganho de 50 dBi e perdas no seu alimentador de 7,6 dB. São desprezíveis as perdas por chuvas, nuvens ou poeira. Considere, para efeito de cálculo, que log₁₀36 = 1,5

O nível do sinal recebido do satélite, na saída do alimentador da antena terrestre, considerando apenas as perdas no espaço livre e no alimentador, é de aproximadamente:
