Quando um transformador de potência é desligado, surge um fluxo residual. Caso, na manobra de energização, a polaridade da tensão do sistema seja a mesma da polaridade do fluxo residual, então

Um sistema monofásico a 50 Hz pode ser representado por uma tensão senoidal cujo valor de pico é de 1 kV atrás de uma indutância de 0,5 mH. Um disjuntor conecta este sistema a um banco de capacitores de 1μF. Sabe-se que o sistema se encontra em regime para t<0, com o disjuntor fechado. Considere que em t=10 ms a tensão senoidal está no seu valor de pico negativo e o disjuntor abre. Desprezando a condutância do arco do disjuntor, o valor máximo da tensão de restabelecimento transitória para o disjuntor ocorre:

A capacitância fase-terra de uma linha de transmissão trifásica transposta é igual à:

Os sistemas de excitação de alta resposta inicial (sistemas de excitação dotados de alto ganho que apresentam tempos de resposta de 200 milissegundos ou menos) são empregados na solução de problemas de estabilidade de 1a oscilação. Além da realização de estudos convencionais de estabilidade transitória, a aplicação destes reguladores rápidos requer uma análise especial do comportamento dinâmico do sistema. Identifique a classe destes estudos relacionados com a aplicação destes reguladores de tensão.

Uma hidrelétrica opera com 10 unidades geradoras iguais, despachadas a plena carga. Um defeito num dos transformadores elevadores (2 máquinas por transformador elevador) leva à perda brusca de 2 unidades. Considerando uma constante de inércia H = 2 segundos para cada máquina da usina, o valor da aceleração instantânea das máquinas que permanecem em serviço, em %/s, é:

Dez segundos após a ocorrência de um distúrbio, os

ângulos de carga dos geradores de um sistema, referidos

a um sistema de eixos girantes, apresentam os seguintes

comportamentos dinâmicos:

- geradores de um grupo (A):

δ_A(t) =50 e−0,75 t cos (3,14 t − π/2) [para t > 10 s]

- geradores do outro grupo (B):

δ_B(t) = 9 e−0,75 t cos (3,14 t + π/2) [para t > 10 s]

Com base nestas informações, conclui-se que o(a):

Considere a figura abaixo.

A figura ilustra a interconexão entre duas áreas de um

sistema de potência através de uma linha de transmissão

com compensação série. Admita, como exercício

de cálculo, que a compensação é de tal ordem que a

impedância série da linha possa ser considerada predominantemente

capacitiva, com reatância de valor 1,0 pu.

Os fasores representativos das tensões nos barramentos

valem V₁ = 1 e ^j(π/3) pu, V₂ = 1 e ^j(π/6)pu.

A potência ativa na linha de transmissão flui do barramento:

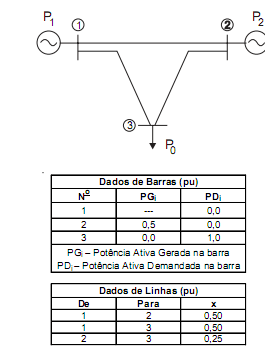

Observe a rede abaixo e os dados de Barras e de Linhas.

(Os dados estão em pu na base do sistema)

Considerando a barra 1 como referência angular do sistema

,os fluxos de potência ativa na rede são:

Considere a solução do problema de fluxo de potência

não linear pelo Método de Newton Raphson, modelado em

coordenadas polares por injeção de potência, cuja formulação

matricial está mostrada abaixo.

Para um sistema composto por 5.000 barras, sendo 450 do

tipo tensão controlada (PV) e 1 barra flutuante (Swing), a

dimensão da matriz Jacobiana (J) é:
