Prova Completa: Técnico de Manutenção - Eletrônica (FSNH - AOCP

2305895 Ano: 2021
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: FSNH

Provas:

Técnico de Manutenção - Eletrônica
Provas ×

Medidas Elétricas

Durante a manutenção de um equipamento, a técnica responsável utilizou um osciloscópio para analisar a tensão em dois pontos do circuito. O que ela observou foram duas ondas senoidais de mesma frequência, cujos períodos correspondem a 4 divisões. Além disso, ela também observou que as duas ondas estavam defasadas por 1 divisão. Assinale a alternativa que apresenta o valor da defasagem entre as duas ondas.

Considere: sensibilidade horizontal: 5 ms/div; sensibilidade vertical: 10 V/div.

Provas

Questão presente nas seguintes provas

2305894 Ano: 2021
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: FSNH

Provas:

Técnico de Manutenção - Eletrônica
Provas ×

Transformadores e Máquinas ElétricasMáquinas EstáticasTransformador Monofásico

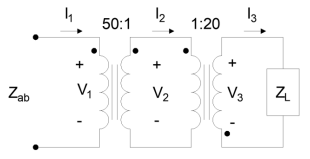

Considere o circuito da figura a seguir, no qual os transformadores são ideais, e calcule o valor da impedância \( Z_ab \), sabendo que \( Z_L = 10 \angle − 30° \Omega \).

Enunciado 2305894-1

Provas

Questão presente nas seguintes provas

2305893 Ano: 2021
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: FSNH

Provas:

Técnico de Manutenção - Eletrônica
Provas ×

Transformadores e Máquinas ElétricasMotores Trifásicos de Indução

Sobre os motores trifásicos, é correto afirmar que

A

um motor com grau de Proteção Intrínseca (IP) IP54 possui proteção completa contra toque e contra acúmulo de poeiras nocivas e é protegido de água projetada em jatos potentes.

B

na partida série paralelo o motor parte com uma tensão 33% menor em suas bobinas.

C

as perdas mecânicas são maiores que as somas de todas as outras perdas.

D

as perdas elétricas podem ser reduzidas diminuindo a seção do estator.

E

as perdas parasitas são resultados das fugas do fluxo, distribuição de corrente não uniforme, imperfeições mecânicas nas aberturas para escoamento do ar e irregularidades na densidade do fluxo do ar ao ser escoado pelas aberturas.

Provas

Questão presente nas seguintes provas

2305892 Ano: 2021
Disciplina: Engenharia Eletrônica
Banca: AOCP
Orgão: FSNH

Provas:

Técnico de Manutenção - Eletrônica
Provas ×

Instrumentação industrial

A respeito dos sensores de vazão, assinale a alternativa correta.

A

Em um tubo de Venturi, na região da garganta (menor seção), a pressão do fluído diminui e sua velocidade aumenta.

B

Um tubo de Pitot possibilita a medição da diferença entre duas pressões dinâmicas.

C

A aplicação do teorema de Bernoulli permite descobrir a temperatura de um fluído em regime de escoamento laminar.

D

Em um rotâmetro, a velocidade do flutuador indica a vazão do fluído.

E

Os medidores de vazão por pressão diferencial são os menos utilizados, devido à sua complexidade.

Provas

Questão presente nas seguintes provas

2305891 Ano: 2021
Disciplina: Engenharia Eletrônica
Banca: AOCP
Orgão: FSNH

Provas:

Técnico de Manutenção - Eletrônica
Provas ×

Transformadas (Laplace, Fourier, Dirac)

A transformada de Fourier é uma ferramenta matemática comumente utilizada na análise de circuitos elétricos. Sobre essa transformada, é correto afirmar que

Provas

Questão presente nas seguintes provas

2305890 Ano: 2021
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: FSNH

Provas:

Técnico de Manutenção - Eletrônica
Provas ×

Instalações ElétricasAterramentos

Sobre os sistemas de aterramento, é correto afirmar que

A

a resistividade do solo não sofre influência da temperatura, da compactação e da pressão do solo.

B

a haste de aterramento do tipo Copperweld é uma barra de aço de seção circular, revestida por cobre até metade de sua altura.

C

a zona de interferência de linhas equipotenciais entre duas hastes do tipo Copperweld causa a redução da resistência de aterramento.

D

um modo economicamente vantajoso de se reduzir o valor da resistência do aterramento é aumentando o diâmetro da haste.

E

é necessário, para o levantamento da curva de resistividade do solo pelo método de Wenner, que sejam cravadas 4 hastes alinhadas no solo.

Provas

Questão presente nas seguintes provas

2305889 Ano: 2021
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: FSNH

Provas:

Técnico de Manutenção - Eletrônica
Provas ×

Normas TécnicasNBRsNBR 5410: Instalações Elétricas de Baixa Tensão

Em relação ao dimensionamento de condutores elétricos em circuitos de baixa tensão, assinale a alternativa correta.

A

Sob as mesmas condições de instalação, condutores com isolação em Policloreto de Vinila (PVC) possuem temperatura máxima para serviço contínuo maior do que condutores de Polietileno Reticulado (XLPE).

B

Em um circuito trifásico equilibrado que alimenta cargas lineares, a seção do condutor neutro pode ser inferior à seção dos condutores de fase, se esse (o neutro), estiver protegido contra sobrecarga.

C

No caso de circuito trifásico com neutro, quando a circulação de corrente no neutro não for acompanhada de redução correspondente na carga dos condutores de fase, o neutro não deve ser computado como condutor carregado.

D

Nas mesmas condições de instalação, cabos de alumínio possuem capacidade de condução de corrente maior que cabos de cobre.

E

A taxa de ocupação do eletroduto, em qualquer situação, não deve ser superior a 20% no caso de 3 ou mais condutores

Provas

Questão presente nas seguintes provas

2305888 Ano: 2021
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: FSNH

Provas:

Técnico de Manutenção - Eletrônica
Provas ×

Gerenciamento de ObrasProjeto e OrçamentaçãoProjetos Elétricos

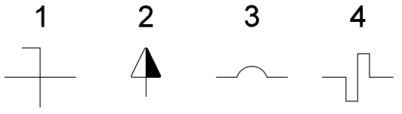

Foi requisitado a um técnico de manutenção que atualizasse a planta do projeto elétrico de um laboratório, a qual não continha legenda para os seguintes símbolos:

Enunciado 2305888-1

Assinale a alternativa que apresenta a descrição correta desses símbolos a ser colocada na legenda, na ordem em que aparecem na figura.

Provas

Questão presente nas seguintes provas

2305887 Ano: 2021
Disciplina: Segurança e Saúde no Trabalho (SST)
Banca: AOCP
Orgão: FSNH

Provas:

Técnico de Manutenção - Eletrônica
Provas ×

Sobre os Equipamentos de Proteção Individual (EPI’s), assinale a alternativa correta.

A

A empresa é obrigada a fornecer aos empregados, mediante desconto no salário, EPI adequado ao risco para atender a situações de emergência.

B

Não cabe ao empregador exigir o uso de EPI’s.

C

É de responsabilidade do empregador a guarda e a conservação dos EPI’s.

D

A adaptação do EPI para uso pela pessoa com deficiência feita pelo fabricante ou importador detentor do Certificado de Aprovação (CA) não invalida o certificado já emitido.

E

O fabricante e/ou importador de EPI’s pode colocar à venda EPI’s sem o Certificado de Aprovação (CA), cabendo ao comprador escolher o produto que melhor lhe atender.

Provas

Questão presente nas seguintes provas

2305886 Ano: 2021
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: FSNH

Provas:

Técnico de Manutenção - Eletrônica
Provas ×

Medidas Elétricas

Ao desmontar um aparelho eletrônico para executar uma manutenção, foi encontrada uma associação de 3 resistores (R1, R2 e R3) em paralelo. Na impossibilidade de desfazer a solda da placa e para não ter influência de outros componentes do circuito, foi preferido encontrar o valor da resistência equivalente utilizando o código de cores desses resistores. Assinale a alternativa com o valor da resistência resultante, sabendo que os códigos de cores são, na ordem de leitura:

R1: marrom, vermelho, marrom e dourado.

R2: vermelho, amarelo, marrom e dourado.

R3: laranja, azul, marrom e dourado.
