Se o ângulo de disparo do tiristor for igual a 90º e a amplitude de v_s for 10 V, então o valor eficaz da tensão na carga será superior a 3 V.

No circuito da figura I, a corrente que flui em R₄ independe do valor da resistência desse resistor.

A resistência de entrada do circuito da figura I é infinita.

Se todos os resistores do circuito da figura I tiverem o mesmo valor de resistência, então uma das exigências do projeto não será atendida.

A saída X do circuito da figura II independe do nível lógico da entrada A.

Entre os circuitos lógicos das famílias TTL e CMOS, os da família TTL são mais indicados para implementar o circuito da figura II, a fim de serem atendidos os requisitos do projeto.

Considerem dois meios materiais, I e II, sem perdas, em que os valores da permissividade elétrica e da permeabilidade magnética do meio I sejam iguais ao dobro dos respectivos valores do meio II. Nesse caso, o índice de refração do meio I será igual ao dobro do índice de refração do meio II.

Para as duas cargas elétricas +2q e =q, separadas por 1 m, mostradas na figura abaixo, o campo elétrico será nulo em um ponto sobre a linha reta que passa pelas duas cargas e que está localizado a uma distância maior de 2,20 m à direita da carga negativa.

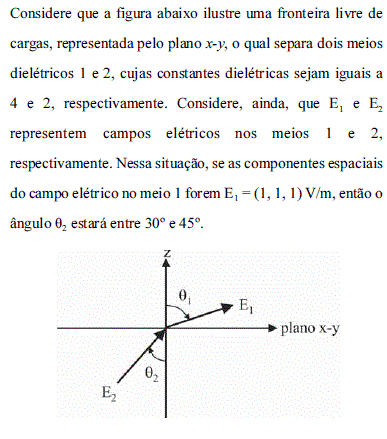

A componente radial do campo eletrostático produzido por uma esfera uniformemente carregada é constante na região interna à esfera e varia inversamente ao quadrado da distância na região externa à esfera.
