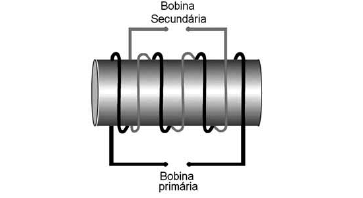

Os transformadores são equipamentos comumente utilizados em experimentos de eletricidade e magnetismo. A figura acima mostra, esquematicamente e de forma geral, o funcionamento de transformadores com duas bobinas, denominadas primária e secundária, as quais estão enroladas em um mesmo cilindro não condutor. Com base nessas informações e considerando que o número de espiras da bobina primária e da secundária seja igual a 100 e 200, respectivamente, julgue o próximo item.
Provas

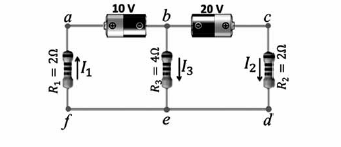

No circuito ilustrado na figura acima, I1, I2 e I3 são as correntes elétricas que fluem nos resistores R1, R2 e R3, respectivamente, e as setas mostradas indicam o sentido escolhido para essas correntes. Acerca dessas informações, julgue os itens a seguir.
Provas
No circuito ilustrado na figura acima, I1, I2 e I3 são as correntes elétricas que fluem nos resistores R1, R2 e R3, respectivamente, e as setas mostradas indicam o sentido escolhido para essas correntes. Acerca dessas informações, julgue os itens a seguir.
Provas
No circuito ilustrado na figura acima, I1, I2 e I3 são as correntes elétricas que fluem nos resistores R1, R2 e R3, respectivamente, e as setas mostradas indicam o sentido escolhido para essas correntes. Acerca dessas informações, julgue os itens a seguir.
Provas
No circuito ilustrado na figura acima, I1, I2 e I3 são as correntes elétricas que fluem nos resistores R1, R2 e R3, respectivamente, e as setas mostradas indicam o sentido escolhido para essas correntes. Acerca dessas informações, julgue os itens a seguir.
Provas
No circuito ilustrado na figura acima, I1, I2 e I3 são as correntes elétricas que fluem nos resistores R1, R2 e R3, respectivamente, e as setas mostradas indicam o sentido escolhido para essas correntes. Acerca dessas informações, julgue os itens a seguir.
Provas

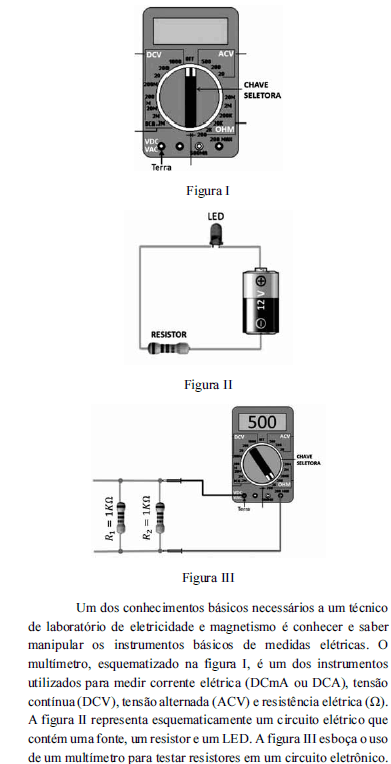

Com base nessas informações, julgue os itens de 98 a 100.
Provas
Com base nessas informações, julgue os itens de 98 a 100.

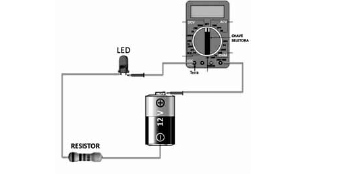

A figura abaixo ilustra a forma correta de se conectar o multímetro ao circuito da figura II para se medir a tensão elétrica no LED.
Provas
Com base nessas informações, julgue os itens de 98 a 100.

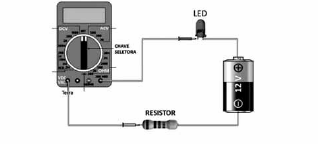

A figura abaixo ilustra a forma correta de se conectar o multímetro ao circuito da figura II para medir a corrente elétrica que passa pelo LED.
Provas

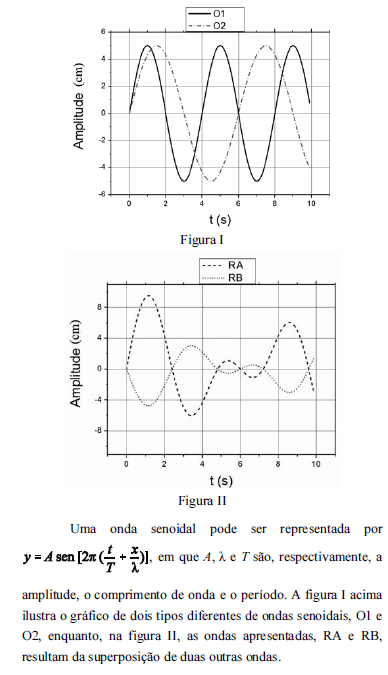

Considerando as informações acima, julgue os próximos itens.
