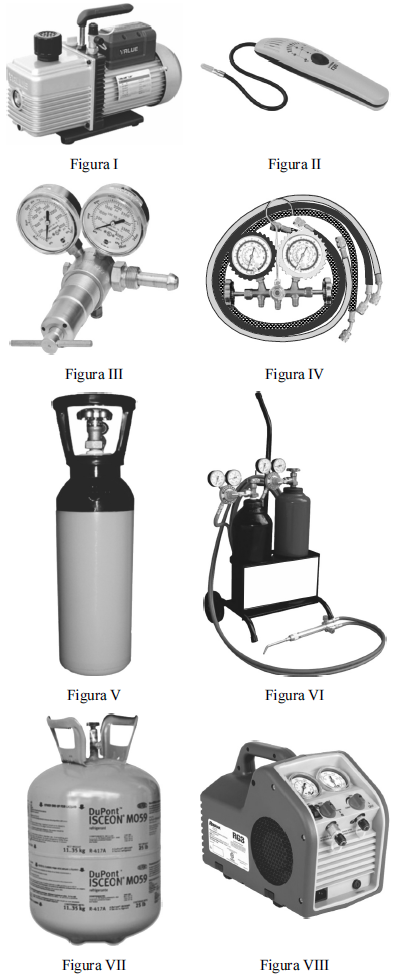

As operações de vácuo, teste de vazamentos e carga de refrigerante são essenciais e fazem parte do trabalho rotineiro de um técnico em refrigeração. Para realizá-las, são usadas ferramentas e equipamentos como os mostrados nas figuras a seguir.

A respeito de tais operações, ferramentas e equipamentos, julgue o item que se segue. Nesse sentido, considere que, no manifold ilustrado na figura IV, a cor cinza na mangueira e no manômetro equivale à cor vermelha, a cor preta na mangueira e no manômetro equivale à cor azul e a mangueira com escamas corresponde à mangueira amarela.

A operação de vácuo é efetuada após o teste e a eliminação de vazamentos, com o intuito de se remover qualquer resíduo de ar e vapor d’água do interior do sistema.

As operações de vácuo, teste de vazamentos e carga de refrigerante são essenciais e fazem parte do trabalho rotineiro de um técnico em refrigeração. Para realizá-las, são usadas ferramentas e equipamentos como os mostrados nas figuras a seguir.

A respeito de tais operações, ferramentas e equipamentos, julgue o item que se segue. Nesse sentido, considere que, no manifold ilustrado na figura IV, a cor cinza na mangueira e no manômetro equivale à cor vermelha, a cor preta na mangueira e no manômetro equivale à cor azul e a mangueira com escamas corresponde à mangueira amarela.

O teste de vazamentos deve ser realizado unicamente após a carga de refrigerante, utilizando-se para tal o detector de vazamentos representado pela figura VIII.

No que se refere aos sistemas de refrigeração que utilizam água gelada, julgue o item a seguir.

Os sistemas de refrigeração que utilizam água gelada podem atender a vários ambientes.

Acerca dos diferentes sistemas de refrigeração existentes, julgue o item que se segue.

No ciclo de compressão a vapor, para absorver o calor do ambiente, o fluido refrigerante pode entrar no evaporador na forma de mistura de líquido e vapor a baixa pressão.

As operações de vácuo, teste de vazamentos e carga de refrigerante são essenciais e fazem parte do trabalho rotineiro de um técnico em refrigeração. Para realizá-las, são usadas ferramentas e equipamentos como os mostrados nas figuras a seguir.

A respeito de tais operações, ferramentas e equipamentos, julgue o item que se segue. Nesse sentido, considere que, no manifold ilustrado na figura IV, a cor cinza na mangueira e no manômetro equivale à cor vermelha, a cor preta na mangueira e no manômetro equivale à cor azul e a mangueira com escamas corresponde à mangueira amarela.

Na operação de detecção de vazamento em um sistema de refrigeração, geralmente o sistema é pressurizado com oxigênio armazenado em um cilindro como o ilustrado na figura VII, montado no conjunto de controle de vazamento da figura VI.

As operações de vácuo, teste de vazamentos e carga de refrigerante são essenciais e fazem parte do trabalho rotineiro de um técnico em refrigeração. Para realizá-las, são usadas ferramentas e equipamentos como os mostrados nas figuras a seguir.

A respeito de tais operações, ferramentas e equipamentos, julgue o item que se segue. Nesse sentido, considere que, no manifold ilustrado na figura IV, a cor cinza na mangueira e no manômetro equivale à cor vermelha, a cor preta na mangueira e no manômetro equivale à cor azul e a mangueira com escamas corresponde à mangueira amarela.

Um arranjo adequado para a realização do vácuo em um sistema de refrigeração consiste, basicamente, na conexão por mangueiras dos manômetros do manifold ilustrado na figura IV ao referido sistema, ligando-se a mangueira de alta pressão (mangueira vermelha) e a de baixa pressão (mangueira azul) às respectivas válvulas de serviço do sistema disponível. A mangueira intermediária (mangueira amarela) deve ser acoplada à conexão entre os manômetros de alta e baixa pressão, sendo sua outra extremidade conectada à válvula da bomba de vácuo mostrada na figura I.

Em um estabelecimento comercial, foi adotado um sistema de climatização que utiliza resfriador de líquido, conjunto de bombas e climatizadores instalados em casas de máquinas, tendo sido todos os equipamentos montados conforme as recomendações dos fabricantes. Foi feita a distribuição do ar nos ambientes por meio de rede de dutos de insuflamento, e o retorno do ar foi programado para ocorrer por meio do entreforro.

Considerando essa situação hipotética, julgue o próximo item, com relação a esse tipo de sistema e aos múltiplos aspectos a ele correlacionados.

O balanceamento do sistema de distribuição de ar poderá garantir que as vazões de ar especificadas no projeto sejam atendidas.

No que se refere aos sistemas de refrigeração que utilizam água gelada, julgue o item a seguir.

Os atuadores instalados nas tubulações de água dos fancoils regulam a vazão de água gelada em função da temperatura de insuflação do ar.

Julgue o item subsecutivo, relativo aos dispositivos auxiliares em sistemas de refrigeração.

O controle contínuo da velocidade de rotação do ventilador da unidade condensadora, além de contribuir para a manutenção da temperatura de condensação, melhora a confiabilidade operacional do compressor.

Julgue o item subsecutivo, relativo aos dispositivos auxiliares em sistemas de refrigeração.

Em sistemas de refrigeração com baixa temperatura de evaporação e tubulações longas, deve-se utilizar aquecedor de cárter.
