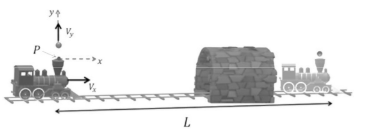

A figura seguinte ilustra uma locomotiva em miniatura que se desloca em movimento retilíneo uniforme com velocidade V_x. Lançando-se, obliquamente, uma bola com velocidade inicial igual a V_y = 300 cm/s, o desafio é controlar a velocidade horizontal do trem de forma que a bola possa ser capturada pelo trem após ele ter atravessado o túnel e ter percorrido a distância L = 30 cm.

Considerando que, nessa situação hipotética, a aceleração da gravidade seja igual a 9,8 m/s² , que não existam forças dissipativas no movimento da bola e que, com relação ao movimento da bola, P seja o ponto de lançamento da bola e a origem do sistema de coordenadas, julgue o próximo item.
Para um observador fora do sistema e fixo na Terra, o movimento da bola segue uma trajetória parabólica.

A figura seguinte ilustra uma locomotiva em miniatura que se desloca em movimento retilíneo uniforme com velocidade V_x. Lançando-se, obliquamente, uma bola com velocidade inicial igual a V_y = 300 cm/s, o desafio é controlar a velocidade horizontal do trem de forma que a bola possa ser capturada pelo trem após ele ter atravessado o túnel e ter percorrido a distância L = 30 cm.

Considerando que, nessa situação hipotética, a aceleração da gravidade seja igual a 9,8 m/s² , que não existam forças dissipativas no movimento da bola e que, com relação ao movimento da bola, P seja o ponto de lançamento da bola e a origem do sistema de coordenadas, julgue o próximo item.
A altura máxima que a bola atinge, em relação à origem do sistema de coordenadas, é maior que 0,5 m.

A figura seguinte ilustra uma locomotiva em miniatura que se desloca em movimento retilíneo uniforme com velocidade V_x. Lançando-se, obliquamente, uma bola com velocidade inicial igual a V_y = 300 cm/s, o desafio é controlar a velocidade horizontal do trem de forma que a bola possa ser capturada pelo trem após ele ter atravessado o túnel e ter percorrido a distância L = 30 cm.

Considerando que, nessa situação hipotética, a aceleração da gravidade seja igual a 9,8 m/s² , que não existam forças dissipativas no movimento da bola e que, com relação ao movimento da bola, P seja o ponto de lançamento da bola e a origem do sistema de coordenadas, julgue o próximo item.
A velocidade V_x da bola é menor que 50 cm/s.

A figura seguinte ilustra uma locomotiva em miniatura que se desloca em movimento retilíneo uniforme com velocidade V_x. Lançando-se, obliquamente, uma bola com velocidade inicial igual a V_y = 300 cm/s, o desafio é controlar a velocidade horizontal do trem de forma que a bola possa ser capturada pelo trem após ele ter atravessado o túnel e ter percorrido a distância L = 30 cm.

Considerando que, nessa situação hipotética, a aceleração da gravidade seja igual a 9,8 m/s² , que não existam forças dissipativas no movimento da bola e que, com relação ao movimento da bola, P seja o ponto de lançamento da bola e a origem do sistema de coordenadas, julgue o próximo item.
O tempo gasto pelo trem para percorrer a distância L é igual ao tempo gasto no movimento de subida e decida da bola.

As figuras a seguir ilustram um experimento usado para estudar a queda de objetos massivos, em ambiente de laboratório na Terra. A pena e a bola de ferro que estão dentro dos cilindros são idênticas e foram abandonadas, em ambos os cilindros, ao mesmo tempo e de uma mesma altura. Na figura I, o cilindro contém ar à pressão atmosférica e o movimento ocorre sob a ação da resistência do ar. Na figura II, o cilindro está em condição de vácuo.

A partir dessas informações, julgue o item subsecutivo.
Na situação ilustrada na figura II, a pena e a bola de ferro, em queda livre, tocam a base inferior do cilindro ao mesmo tempo.

As figuras a seguir ilustram um experimento usado para estudar a queda de objetos massivos, em ambiente de laboratório na Terra. A pena e a bola de ferro que estão dentro dos cilindros são idênticas e foram abandonadas, em ambos os cilindros, ao mesmo tempo e de uma mesma altura. Na figura I, o cilindro contém ar à pressão atmosférica e o movimento ocorre sob a ação da resistência do ar. Na figura II, o cilindro está em condição de vácuo.

A partir dessas informações, julgue o item subsecutivo.
Na situação mostrada na figura I, o movimento vertical é denominado queda livre e acontece exclusivamente pelo efeito da gravidade local.

As figuras a seguir ilustram um experimento usado para estudar a queda de objetos massivos, em ambiente de laboratório na Terra. A pena e a bola de ferro que estão dentro dos cilindros são idênticas e foram abandonadas, em ambos os cilindros, ao mesmo tempo e de uma mesma altura. Na figura I, o cilindro contém ar à pressão atmosférica e o movimento ocorre sob a ação da resistência do ar. Na figura II, o cilindro está em condição de vácuo.

A partir dessas informações, julgue o item subsecutivo.
Se o experimento ilustrado na figura II fosse realizado na Lua, o tempo de queda livre seria maior do que aquele do experimento realizado na Terra.

A próxima figura ilustra duas seringas cilíndricas conectadas por um tubo preenchido com um líquido incompressível. A₁ e A₂ são as áreas seccionais dos cilindros; F₁ e F₂ são as forças, em módulo, atuando em cada um dos êmbolos.

Com base nessas informações, desconsiderando todas as forças resistivas que atuem sobre o sistema e admitindo 1 mmHg = 1,33 × 10² N/m² , julgue o item que segue.
O módulo da força F₂ é igual a 30 N.

A próxima figura ilustra duas seringas cilíndricas conectadas por um tubo preenchido com um líquido incompressível. A₁ e A₂ são as áreas seccionais dos cilindros; F₁ e F₂ são as forças, em módulo, atuando em cada um dos êmbolos.

Com base nessas informações, desconsiderando todas as forças resistivas que atuem sobre o sistema e admitindo 1 mmHg = 1,33 × 10² N/m² , julgue o item que segue.
Para injetar um medicamento por via endovenosa em um paciente cujo vaso sanguíneo tenha pressão igual a 100 mmHg, utilizando-se uma seringa com a mesma área da seringa A₂, é necessário aplicar uma força superior a 4 N.

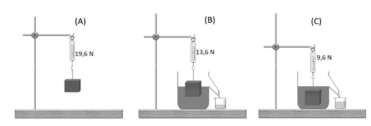

A figura A, a seguir, ilustra um bloco de metal preso a uma balança de mola. Na figura B, o mesmo bloco, preso à mesma balança, está parcialmente imerso em água. Na figura C, o mesmo bloco está totalmente imerso em água.

A partir dessas informações, julgue o item a seguir, assumindo que a aceleração da gravidade seja igual a 9,8 m/s² e que a densidade da água seja igual a 1.000 kg/m³ .
Na figura B, o empuxo é igual à metade do peso aparente do bloco.
