Julgue o item a seguir, relativo a comunicações analógicas e digitais e a microcomputadores.

A modulação em amplitude é preferida na radiodifusão de áudio de alta qualidade, por ser menos suscetível a ruídos e permitir maior alcance de transmissão do que a modulação em frequência.

Julgue o item a seguir, relativo a comunicações analógicas e digitais e a microcomputadores.

Nos microcomputadores desktop, a RAM é utilizada para armazenar instruções permanentes, tal como o firmware responsável pela inicialização do sistema, enquanto a ROM é usada para armazenar temporariamente os dados e instruções dos programas em execução.

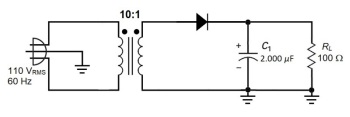

O circuito analógico a seguir representa o diagrama esquemático simplificado de uma fonte de tensão contínua não regulada. O transformador possui uma razão de espiras primário-secundário de 10:1, sendo alimentado por uma tensão de 110 VRMS no primário.

Com base nessas informações, julgue o item a seguir.

A tensão média sobre o resistor de carga R_L é inferior a 16 V.

O circuito analógico a seguir representa o diagrama esquemático simplificado de uma fonte de tensão contínua não regulada. O transformador possui uma razão de espiras primário-secundário de 10:1, sendo alimentado por uma tensão de 110 VRMS no primário.

Com base nessas informações, julgue o item a seguir.

Um aumento de 10% no valor da capacitância de C₁ provocaria um aumento na tensão de ripple na saída da fonte.

Considerando que na tabela verdade precedente é definida a lógica de saída (S) em função das entradas A, B, C e D, no contexto de um circuito digital combinacional, julgue o item a seguir.

A expressão booleana mínima, na forma soma de produtos, da saída , em função das entradas A, B, C e D, é dada por \(S = \overline{B}\overline{D} + BCD + AB\overline{C}.\)

Considerando que na tabela verdade precedente é definida a lógica de saída (S) em função das entradas A, B, C e D, no contexto de um circuito digital combinacional, julgue o item a seguir.

O consumo de energia e o tempo de comutação do circuito digital cuja resposta é a expressão booleana correspondente à tabela verdade em questão serão menores se o circuito for implementado com o uso de portas NMOS que com o uso de portas CMOS.

Com base no circuito precedente, julgue o item subsequente.

Na frequência de 0 Hz, o ganho do circuito é negativo, com valor igual a −5.

Com base no circuito precedente, julgue o item subsequente.

Considere que, nas entradas inversora e não inversora do amplificador operacional, as correntes de polarização sejam não nulas e iguais. Nesse caso, para compensar um possível erro de offset DC devido ao efeito das correntes de polarização, é correto inserir um resistor de 5 kΩ entre o potencial de terra e a entrada não inversora.

Com base no circuito precedente, julgue o item subsequente.

O circuito apresentado é um filtro passa-baixa cuja frequência de corte é 10 kHz.
