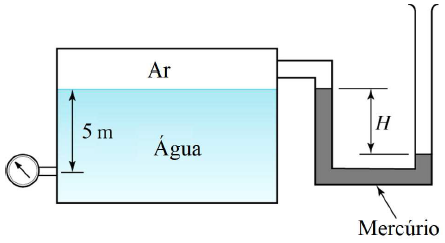

Analise o tanque mostrado na figura abaixo.

Desprezando a densidade do ar e sabendo que H = 15 cm, que o peso específico da água é de 9810 N/m³, que a densidade da água é de 1 x 10³ kg/m³ e que a densidade do mercúrio é 13.6 g/cm³, assinale a opção que indica o valor da pressão manométrica lida no medidor.

A drenagem e manejo das águas pluviais urbanas evitam e atenuam impactos humanos, sociais, ambientais e econômicos resultantes de eventos hidrológicos impactantes.

Tendo a bacia hidrográfica como referência, a drenagem e o manejo das águas pluviais costumam ser feitos por meio da integração de dois tipos de infraestruturas: as de microdrenagem e as de macrodrenagem.

Acerca das referidas infraestruturas, assinale a afirmativa correta.

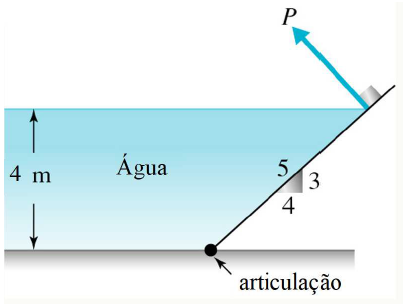

Em um sistema estático, a comporta retangular da figura abaixo tem 3 m de largura (observe que o ângulo de inclinação define um triângulo retângulo 3 : 4 : 5).

Considere o peso específico da água de 9800 N/m³.

Indique o valor da força P necessária para circular a comporta na posição mostrada.

Com relação aos ensaios de consistência do concreto fresco pelo abatimento do tronco de cone, analise as afirmativas a seguir.

I. Para o concreto preparado pelo construtor da obra, devem ser realizados ensaios de consistência em várias situações, inclusive ao reiniciar o preparo após uma interrupção da concretagem igual ou superior a 2 horas.

II. Para o concreto preparado por empresa de serviços de concretagem, devem ser realizados ensaios de consistência a cada betonada.

III. Cada vez que forem moldados corpos de prova para ensaios de resistência à compressão devem ser realizados ensaios de consistência.

Está correto o que se afirma em

A tabela abaixo apresenta o hidrograma unitário, resultante de uma precipitação efetiva unitária, que contribuiu para uma seção transversal de uma bacia hidrográfica, discretizado de 20 em 20 minutos.

Assinale a opção que indica a vazão correspondente ao tempo de 100 minutos do hidrograma unitário, dessa mesma seção transversal, discretizado de 1 em 1 hora.

Sobre controle da resistência do concreto, leia o fragmento a seguir.

“No controle do concreto por amostragem , todos(as) são amostrados(as) e representados(as) por um exemplar que define a resistência à compressão daquele concreto. Neste caso, o valor da resistência à compressão do concreto estimada é dado pelo valor da resistência à compressão do exemplar que representa aquela quantidade de concreto executado.”

Assinale a opção cujos itens completam corretamente as lacunas do fragmento acima.

Pelo conceito de pressão de vapor, sabe-se que se mantendo um fluido a uma temperatura constante e diminuindo-se a pressão, o mesmo ao alcançar a pressão de vapor, começará a vaporizar. Tendo em vista o conceito apresentado, assinale a afirmativa correta.

Analise a figura a seguir.

A maior tensão normal positiva e negativa que ocorre na viga representada pela figura acima, cuja seção transversal é constante ao longo do seu comprimento, também mostrada na figura, é de, aproximadamente,

Para assentar 200 m² de telhas cerâmicas, os índices de produtividade de pedreiro e servente são respectivamente iguais a 0,8 h/m² e 1,6 h/m².

Assinale a opção que indica o número de dias de 8 horas necessários para que um pedreiro e dois serventes terminem o serviço.

Com relação ao item da ABNT NBR 8800:2008, “Limitações de uso para ligações soldadas e parafusadas”, analise as afirmativas a seguir e assinale (V) para a para a verdadeira e (F) para a falsa.

( ) Devem ser usadas soldas ou parafusos de alta resistência com protensão inicial em ligações por contato ou por atrito nas emendas de pilares nas estruturas de andares múltiplos com mais de 40 m de altura.

( ) As ligações por contato ou por atrito de vigas com pilares podem ser feitas com parafusos de alta resistência sem protensão inicial para estruturas com até 50 m de altura.

( ) As ligações por contato ou por atrito de treliças de cobertura podem ser feitas com parafusos de alta resistência sem protensão inicial.

As afirmativas são, na ordem apresentada, respectivamente,
