Prova Completa: Engenheiro Eletricista (FURG - PROGEP-FURG

1686197 Ano: 2021
Disciplina: Engenharia Elétrica
Banca: PROGEP-FURG
Orgão: FURG

Provas:

Engenheiro Eletricista
Provas ×

Instalações ElétricasAterramentos

Quanto aos sistemas de aterramento, escolha a assertiva CORRETA:

A

No sistema TT, as massas estão sujeitas às sobretensões devido às quedas de tensão no neutro, tanto para a corrente normal, quanto para a corrente de falta entre fase e neutro.

B

No sistema TN, há um ponto diretamente aterrado, e as massas ligadas a esse ponto por intermédio de condutor de proteção.

C

No sistema TN-C, as funções de neutro e de proteção são feitas por condutores distintos, comumente conhecidos como sistema a cinco condutores.

D

No sistema TN-S, as funções do neutro e da proteção utilizam um único condutor ao longo de todo o sistema. E comumente conhecido como sistema a quatro condutores.

E

Todas as alternativas estão corretas.

Provas

Questão presente nas seguintes provas

1686196 Ano: 2021
Disciplina: Engenharia Elétrica
Banca: PROGEP-FURG
Orgão: FURG

Provas:

Engenheiro Eletricista
Provas ×

Quanto à corrente de curto-circuito, escolha a assertiva INCORRETA:

A

Para o dimensionamento de equipamentos quanto à solicitação térmica e dinâmica, em geral, a corrente de curto-circuito utilizada é de falta trifásica.

B

A utilização de vários transformadores distribuídos pela unidade, ao invés de um com potência maior num único ponto, é uma forma de reduzirmos o nível de curto-circuito.

C

A base para determinar as correntes de curto-circuito é o conhecimento das impedâncias, desde o ponto de defeito até a fonte.

D

Geradores, condensadores síncronos e motores de indução são algumas das fontes de curto-circuito.

E

Para reduzir a intensidade das correntes de curto-circuito, em geral, uma boa providência é utilizar transformadores com impedância percentual baixa.

Provas

Questão presente nas seguintes provas

1686195 Ano: 2021
Disciplina: Engenharia Elétrica
Banca: PROGEP-FURG
Orgão: FURG

Provas:

Engenheiro Eletricista
Provas ×

Instalações ElétricasSubestações

No que se refere a uma subestação abrigada, escolha a alternativa INCORRETA, conforme o RIC de Média Tensão:

A

As paredes do compartimento dos Tis devem ser edificadas até o teto, com abertura para a passagem dos cabos.

B

As portas devem abrir para fora, ter dimensões mínimas de 0,80m x 2,10m para acesso de pessoas 1,40mx2, 10m para acesso comum de pessoas e de equipamentos.

C

As paredes da subestação devem ser de tijolos maciços ou de concreto armado com espessura mínima de 25cm.

D

A chapa metálica para a confecção de portas e de janelas deve ser, no mínimo, 14 USG, podendo ser exigida tela de proteção.

E

Os corredores de controle e de manobra devem ter dimensões suficientes para que haja espaço livre mínimo de circulação de 0,80m quando as portas de quadros e de medição estiverem abertas.

Provas

Questão presente nas seguintes provas

1686194 Ano: 2021
Disciplina: Segurança e Saúde no Trabalho (SST)
Banca: PROGEP-FURG
Orgão: FURG

Provas:

Engenheiro Eletricista
Provas ×

Quanto à de dispositivo de proteção contra surtos, escolha a assertiva CORRETA.

A

Em áreas urbanas periféricas e rurais, é recomendado uso de DPS classe l.

B

Para drenar correntes induzidas com efeitos indiretos de descargas atmosféricas, a classe do DPS recomendada é III.

C

Para proteção fina de equipamentos ligados a rede elétrica, de dados e/ou de telefonia, a classe do DPS recomendada é II.

D

Para uma rede de 220V, devemos escolher um DPS de 175V.

E

Nenhuma das alternativas está correta.

Provas

Questão presente nas seguintes provas

1686193 Ano: 2021
Disciplina: Engenharia Elétrica
Banca: PROGEP-FURG
Orgão: FURG

Provas:

Engenheiro Eletricista
Provas ×

Proteção de Sistemas ElétricosProteção em SEP

Para a parametrização de um relé eletrônico de um disjuntor de média tensão, quais as funções mínimas que ele deve possuir para que a planilha dos parâmetros para ajustes de proteção da concessionária possa ser preenchida? Escolha a alternativa CORRETA:

Provas

Questão presente nas seguintes provas

1686192 Ano: 2021
Disciplina: Engenharia Elétrica
Banca: PROGEP-FURG
Orgão: FURG

Provas:

Engenheiro Eletricista
Provas ×

Instalações ElétricasSubestações

Se a da anterior tiver de concreto com as dimensões internas de 6,50mx3,80m e pé no mínimo estabelecido pelo RIC de MT, calcular a menor área possível de ventilação. (Considerar apenas duas casas após a vírgula). Escolha a alternativa CORRETA:

Provas

Questão presente nas seguintes provas

1686191 Ano: 2021
Disciplina: Engenharia Elétrica
Banca: PROGEP-FURG
Orgão: FURG

Provas:

Engenheiro Eletricista
Provas ×

Instalações ElétricasSubestações

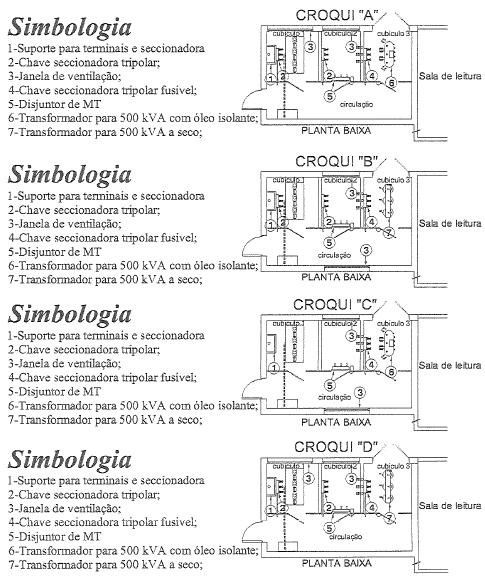

Numa unidade isolada da Universidade, será instalada uma subestação em alvenaria tipo cabine, com entrada subterrânea, tensão primária de 13,8 Kv e transformador de 500 Kva com BT-127/220V, conforme croquis A, B, C e D da planta baixa. Tendo que aprovar esse projeto na concessionária local, escolha a alternativa CORRETA que atende às orientações do RIC de MT e da ABNT:

Enunciado 3000410-1

Provas

Questão presente nas seguintes provas

1686190 Ano: 2021
Disciplina: Engenharia Elétrica
Banca: PROGEP-FURG
Orgão: FURG

Provas:

Engenheiro Eletricista
Provas ×

Transformadores e Máquinas ElétricasMáquinas EstáticasTransformador Monofásico

O lado de alta tensão de um transformador abaixador tem 500 espiras e o lado de baixa tem 100 espiras. É aplicada uma tensão de 0,22kV no lado de alta e inserida uma impedância de 5!$ Ω !$ como carga no lado de baixa desse transformador. Calcule a impedância de entrada do primário a partir da relação entre a tensão e a corrente primária. Escolha a alternativa CORRETA:

Provas

Questão presente nas seguintes provas

1686189 Ano: 2021
Disciplina: Engenharia Elétrica
Banca: PROGEP-FURG
Orgão: FURG

Provas:

Engenheiro Eletricista
Provas ×

Gerenciamento de ObrasProjeto e OrçamentaçãoProjetos Elétricos

Assinale a alternativa CORRETA. Considere a instalação elétrica de uma dependência de um prédio na figura a seguir, onde se apresentam duas luminárias, dois interruptores paralelos (Three-Way) e um interruptor intermediário (Four-VWay), chegando um circuito monofásico composto por uma fase, um neutro e um terra (proteção). A opção que preenche corretamente os trechos 1, 2,3 e 4 indicados é:

Enunciado 3000408-1

A

trecho 1- retorno, retorno e fase
trecho 2- retorno, retorno e retorno
trecho 3- fase, neutro, terra, retorno, retomo, retorno e retorno
trecho 4- retorno, retorno, retorno e retorno

B

trecho 1- retorno, retorno e retorno
trecho 2- retorno, retorno e fase
trecho 3- fase, neutro, retorno, retorno, retorno, retorno e retorno
trecho 4- retorno, retorno, retorno e retorno

C

trecho 1- retorno, retorno e fase
trecho 2- retomo, retorno e fase
trecho 3- fase, neutro, terra, retorno, retomo, retorno, retorno e retorno
trecho 4- fase, retorno, retorno e neutro

D

trecho 1- retorno, retorno e retorno
trecho 2- retorno, retorno e fase
trecho 3- fase, neutro, terra, retorno, retorno, retorno, retorno e retorno
trecho 4- retorno, retorno, retorno e retorno

E

trecho 1- retorno, retorno e fase
trecho 2- retorno, retorno e fase
trecho 3- fase, neutro, terra, retorno, retorno, retorno, retorno e retorno
trecho 4- fase, retorno, retorno e retorno

Provas

Questão presente nas seguintes provas

1686188 Ano: 2021
Disciplina: Engenharia Elétrica
Banca: PROGEP-FURG
Orgão: FURG

Provas:

Engenheiro Eletricista
Provas ×

Normas TécnicasNBRsNBR 5419: Sistema de Proteção contra Descargas Atmosféricas

A ABNT NBR 5419 — Proteção Contra Descargas Atmosféricas apresenta medidas de proteção para redução de falhas dos sistemas elétricos e eletrônicos, onde as medidas de proteção contra surtos (MPS) previstas são, EXCETO:
