Foram encontradas 481 questões.
Assinale a alternativa que cita o equipamento que seria empregado no balanceamento de cargas de um motor de indução.
Provas
Assinale a alternativa que NÃO cita um dispositivo de manobra.
Provas
Assinale a alternativa que traz o tipo de filtro que deve ser empregado para reduzir a amplitude de sinais elétricos de frequência maior que 300 kHz.
Provas
Segundo a NBR 5419, que dispõe sobre o projeto, instalação e manutenção de Sistemas de Proteção Contra Descargas Atmosféricas (SPDA), assinale a alternativa correta.
Provas
Segundo a NR 10, para reenergizar uma instalação, é necessário seguir uma série de passos em ordem específica, garantindo a segurança das pessoas e dos equipamentos envolvidos. As alternativas a seguir apresentam procedimentos citados na norma. Assinale a que apresenta o procedimento de reenergização que deve ser realizado depois de todos os outros.
Provas

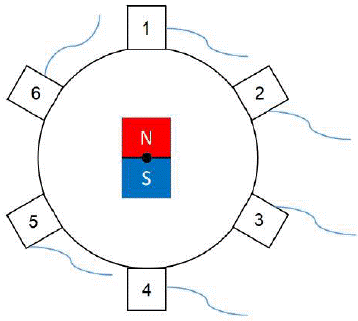

Para responder às questões 31 a 33, considere a imagem abaixo, que ilustra um gerador simplificado. No centro temos um ímã que está fixo a um eixo, representando um rotor, e gira no centro do círculo, que representa um estator. Cada retângulo nas extremidades do estator representa uma bobina. Cada bobina está posicionada de forma que a distância entre ela e cada uma de suas vizinhas seja a mesma. As bobinas estão conectadas em pares pelos fios condutores na seguinte disposição: 1 ligada a 4, 2 ligada a 5, 3 ligada a 6. Chamaremos cada par conectado de ‘fase’.
Assinale a alternativa INCORRETA sobre o gerador ilustrado.
Provas
Para responder às questões 31 a 33, considere a imagem abaixo, que ilustra um gerador simplificado. No centro temos um ímã que está fixo a um eixo, representando um rotor, e gira no centro do círculo, que representa um estator. Cada retângulo nas extremidades do estator representa uma bobina. Cada bobina está posicionada de forma que a distância entre ela e cada uma de suas vizinhas seja a mesma. As bobinas estão conectadas em pares pelos fios condutores na seguinte disposição: 1 ligada a 4, 2 ligada a 5, 3 ligada a 6. Chamaremos cada par conectado de ‘fase’.
Assinale a alternativa que apresenta a defasagem, em graus, da tensão gerada em uma fase com relação a(s) outra(s).
Provas
Para responder às questões 31 a 33, considere a imagem abaixo, que ilustra um gerador simplificado. No centro temos um ímã que está fixo a um eixo, representando um rotor, e gira no centro do círculo, que representa um estator. Cada retângulo nas extremidades do estator representa uma bobina. Cada bobina está posicionada de forma que a distância entre ela e cada uma de suas vizinhas seja a mesma. As bobinas estão conectadas em pares pelos fios condutores na seguinte disposição: 1 ligada a 4, 2 ligada a 5, 3 ligada a 6. Chamaremos cada par conectado de ‘fase’.
Analise as assertivas abaixo:
I. Se o rotor girasse a 3.600 RPM, seria possível alimentar um circuito trifásico convencional.
II. A disposição das bobinas é a mais eficiente possível para esse caso.
III. O campo magnético dentro do estator permanece inalterado.
Quais estão corretas?
Provas
Para responder às questões 27 a 30, considere a imagem abaixo, que ilustra um sinal elétrico periódico.
Assinale a alternativa que apresenta o valor correto da tensão de pico do sinal.
Provas
Em uma fábrica, uma resistência usada para aquecer água era mantida na temperatura desejada por uma fonte AC ligada diretamente a ela. O técnico responsável pelo aquecimento da água recebeu instruções para substituir a fonte antiga por uma fonte DC, que mantivesse a resistência exatamente na mesma temperatura do primeiro caso. O técnico realizou uma medição da tensão AC usando um multímetro TRUE RMS. Sabendo que a fonte DC escolhida tem uma tensão nominal de 80V, assinale a alternativa que apresenta o valor da tensão AC lida pelo técnico no display do multímetro. (Utilize √2 = 1,4, caso necessário).
Provas
