O diâmetro maior de uma porca com rosca métrica normal cujo diâmetro maior do parafuso é de 20 mm e o passo é de 3 mm é:

O módulo de elasticidade ou módulo de Young:

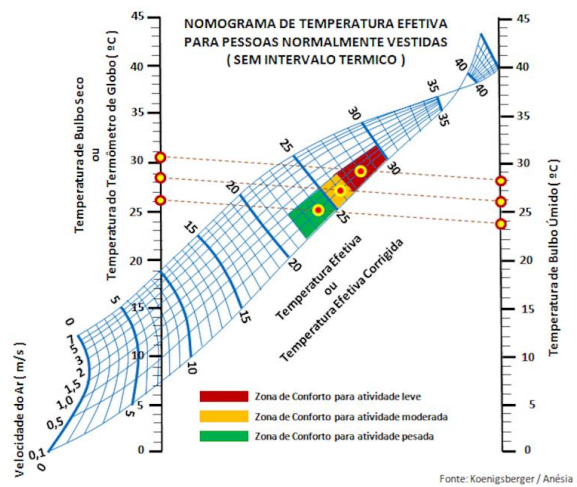

Um técnico em refrigeração faz a leitura da temperatura em dois termômetros, um de bulbo seco e um de bulbo úmido, além de fazer a leitura da velocidade do vento em um anemômetro digital, anotando os seguintes resultados: temperatura de bulbo seco: 30°C; temperatura de bulbo úmido: 28°C; velocidade do Ar: 2 m/s.

Tendo como base as medidas anotadas pelo técnico, analise a figura acima e assinale a alternativa que apresenta o valor mais aproximado da temperatura efetiva indicada pelo nomograma.

Considere o parafuso da imagem abaixo:

Para fixar ou retirar esse parafuso, é recomendado utilizar a chave do tipo:

Assinale a alternativa INCORRETA sobre a temperatura de condensação.

Considere as imagens abaixo que contêm a vista isométrica de uma peça mecânica e suas nervuras (à esquerda) e a vista superior da mesma peça (à direita).


Assinale a alternativa que mostra a correta vista do Corte AA.

Analise as assertivas abaixo acerca dos lubrificantes e suas aplicações e assinale V, se verdadeiras, ou F, se falsas.
( ) A lubrificação é uma operação que consiste em introduzir uma substância apropriada entre superfícies sólidas que estejam em contato entre si e que executam movimentos relativos. ( ) Quando recobertos por um lubrificante, os pontos de atrito das superfícies sólidas fazem com que o atrito sólido seja substituído pelo atrito fluido, ou seja, em atrito entre uma superfície sólida e um fluido. ( ) Os óleos animais e vegetais são muito utilizados como lubrificantes, por causa da sua baixa resistência à oxidação, quando comparados a outros tipos de lubrificantes. ( ) Os mancais de deslizamento podem ser lubrificados com graxa ou com grafita. No caso de graxa, a viscosidade é o principal fator a ser levado em consideração.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Analise as assertivas abaixo sobre temperaturas de descarga, assinalando V, se verdadeiras, ou F, se falsas.
( ) Temperaturas de descarga do compressor excessivamente altas podem deteriorar o óleo de lubrificação. ( ) Altas temperaturas de descarga do compressor provocam redução da vida útil das válvulas de descarga. ( ) De maneira geral, quanto menor a razão de pressões, maior a temperatura de descarga. ( ) A amônia apresenta altas temperaturas de descarga, exigindo compressores com cabeçotes refrigerados à água.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Analise as assertivas a seguir sobre a manutenção de compressores:
I. Por trabalharem em alta rotação, os compressores centrífugos radiais e axiais devem ter uma programação que contemple paradas para limpeza, troca de rolamentos e realinhamento. II. Em compressores de parafuso, o calor na compressão de um estágio para o outro gera a formação de condensado, por causa da entrada de ar úmido, por isso, é preciso eliminar a água. III. Os compressores de parafuso, por apresentarem poucas peças móveis e não apresentarem válvulas de entrada e saída e operarem com temperaturas internas relativamente baixas, não exigem muita manutenção.
Quais estão corretas?

Assinale a alternativa que apresenta o valor mais aproximado da eficiência volumétrica de um compressor, considerando o volume coberto pelo êmbolo, do ponto morto superior ao ponto morto inferior, de 130 ml e uma vazão de entrada de ar no compressor de 140 litros/minuto, em uma rotação de 800 rpm.
