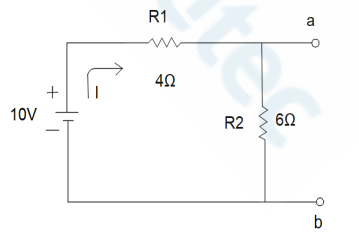

O Teorema de Thévenin é uma ferramenta fundamental na análise de circuitos elétricos, especialmente útil para simplificar circuitos complexos. Ele estabelece que qualquer circuito linear com dois terminais pode ser substituído por um circuito equivalente mais simples, composto por uma única fonte de tensão (Vth) em série com uma única resistência (Rth). Com base no circuito da figura abaixo, determine a tensão e a resistência de Thévenin.

O setor responsável pelas licitações do GHC solicitou ao engenheiro eletricista que apresentasse o cálculo no memorial técnico descritivo referente à subestação transformadora de 300 kVA (com refrigeração a óleo natural), alimentada em média tensão de 13,8 kV e com a tensão no secundário de 380V/220V (trifásico, 4 fios + neutro), como mostra o esboço gráfico da figura abaixo:

Determine a corrente nominal no lado da média tensão e a corrente secundária nominal, respectivamente, considerando raiz de 3 = 1,73.

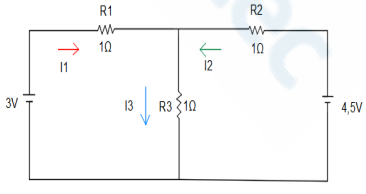

O Princípio da Superposição (ou Teorema da Superposição) é uma ferramenta fundamental na análise de circuitos elétricos lineares com múltiplas fontes independentes de energia (sejam elas de tensão ou de corrente). Analise a figura abaixo e aplique o Teorema da Superposição para determinar as correntes I1 e I2, respectivamente.

Analise a figura abaixo, que ilustra um esboço de representações de ondas chamadas de harmônicas. Em eletricidade, as ondas harmônicas são tensões ou correntes que têm frequências múltiplas da frequência fundamental da rede elétrica e são como distorções, adicionando componentes de frequência, que são múltiplos inteiros da fundamental.

Assinale a alternativa que indica apenas equipamentos que geram ondas harmônicas.

Um engenheiro eletricista está elaborando o plano luminotécnico para um escritório de 8 metros de comprimento por 5 metros de largura com um pé direito de 3 metros. O objetivo é alcançar um nível de iluminância média de 500 lux sobre a superfície de trabalho (que está a 0,80 metros do piso). As luminárias são de embutir no teto, equipadas com lâmpadas de leds que têm um fluxo luminoso individual de 4.000 lúmens e Fator de Utilização (FU) de 0,75, o Fator de Depreciação (FD) considerado para esse ambiente é de 0,8. Considerando essas informações, determine o fluxo luminoso total necessário para esse ambiente.

Os sistemas de motores elétricos são responsáveis por uma parte significativa do consumo global de eletricidade. Estimativas variam, mas a International Energy Agency (IEA) aponta que 53% do consumo global de eletricidade é atribuído a sistemas de motores elétricos. Outras fontes chegam a indicar que 68% da energia elétrica das fábricas no Brasil é consumida por motores elétricos. O motor de indução é, sem dúvida, uma das invenções mais impactantes e onipresentes do mundo desde sua concepção por Nikola Tesla, no final do século XIX. Em relação à criação do campo girante do motor de indução (trifásico), a característica principal desse motor é a criação de um campo _______________ girante no _______ e acontece porque as correntes alternadas nas bobinas são defasadas no tempo em 120 graus. Essa defasagem, combinada com a disposição espacial das bobinas, gera um campo que parece “girar” dentro do _________ a uma velocidade constante, chamada velocidade ___________.
Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

Sir John Ambrose Fleming (1849-1945) foi um renomado engenheiro eletricista e físico britânico, amplamente reconhecido por suas significativas contribuições para o campo da eletrônica e das telecomunicações. Fleming desenvolveu regras mnemônicas (técnica) para ajudar a determinar a direção das forças e correntes em fenômenos eletromagnéticos. A regra da mão esquerda indica a direção da força em um condutor percorrido por corrente em um campo magnético. Em um motor elétrico, a regra da mão esquerda de Fleming é utilizada principalmente para determinar a direção de qual grandeza?

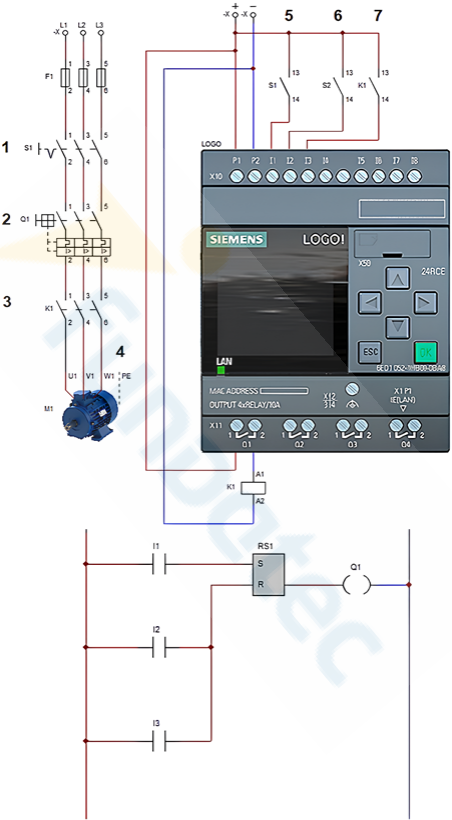

A Linguagem Ladder, também conhecida como Diagrama Ladder ou Lógica Ladder, é uma linguagem de programação gráfica amplamente utilizada para programar Controladores Lógicos Programáveis (CLPs). Analise a figura abaixo, que ilustra um motor e CLP:

Para que o motor ligue, deve-se acionar:

O GHC recebeu uma notificação da concessionária do sistema elétrico sobre o baixo valor do Fator de Potência (FP) do seu sistema elétrico e encontrou os seguintes parâmetros:

1. Potência ativa: 160 kW.
2. Potência aparente: 200 kVA.
3. FP: 0,80.

A concessionária solicita que o FP seja atualizado para 0,92. Os valores da potência ativa e da potência aparente são, correta e respectivamente:

O Grupo Hospitalar Conceição (GHC) precisa fazer a instalação de uma subestação transformadora de 300 KVA, e o setor de licitações solicitou ao engenheiro eletricista a elaboração do projeto básico, com o objetivo de viabilizar a proposta sob os aspectos técnico e orçamentário para posteriormente dar prosseguimento ao processo licitatório, seguindo as normas internas do GHC. Devem fazer parte da elaboração do projeto básico, entre outros, os seguintes itens:

I. Descrição do objeto, justificativa e objetivo da contratação.

II. Estudos técnicos preliminares.

III. Recomendações da concessionária.

IV. Dimensionamento, diagramas e plantas, assim como diagrama unifilar.

V. Regime de execução contratual, matriz de riscos, garantias e licenciamento ambiental.

Quais estão corretos?
