A energia solar fotovoltaica é a tecnologia que converte a luz solar diretamente em eletricidade. Isso é feito por meio de painéis solares (módulos fotovoltaicos) que contêm células fotovoltaicas. Essas células, geralmente feitas de materiais semicondutores como o silício, produzem uma corrente elétrica contínua (CC) quando a luz solar incide sobre elas. Essa CC é então convertida em Corrente Alternada (CA) por um inversor, tornando-a utilizável em residências e indústrias, ou injetável na rede elétrica. A capacidade de geração e o dimensionamento dependem da irradiação solar do local, da inclinação e da orientação dos painéis. Assinale a alternativa que apresenta os seis passos principais para a realização de uma instalação fotovoltaica residencial, desde a concepção até a operação, respectivamente.

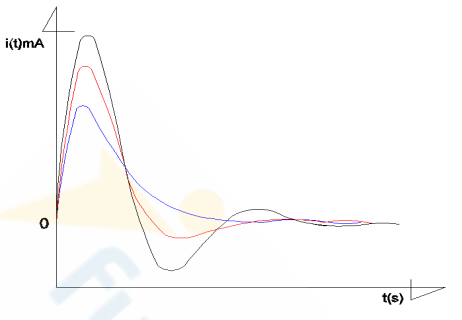

O regime transitório (esboço da figura abaixo) ocorre quando há uma mudança abrupta ou uma perturbação no sistema elétrico, levando-o de um estado de regime permanente para outro. Durante esse período, as variáveis do sistema podem sofrer variações significativas e não periódicas até que um novo estado de equilíbrio seja alcançado. Assinale a alternativa que descreve a característica principal do regime transitório em uma rede elétrica.

A eletrônica digital e a análise combinacional (no contexto da eletrônica digital) são pilares fundamentais da tecnologia moderna. A sua importância é vasta e perpassa quase todos os aspectos da vida diária. A eletrônica digital é a base para todos os sistemas que processam informações de forma discreta, ou seja, utilizando valores finitos (geralmente binários: 0 e 1). Em eletrônica digital, qual é a principal característica que define um circuito lógico combinacional?

De acordo com a NR-33 – Segurança e Saúde nos Trabalhos em Espaços Confinados, qual é o documento obrigatório para autorizar e controlar a entrada, permanência e saída de trabalhadores em espaços confinados?

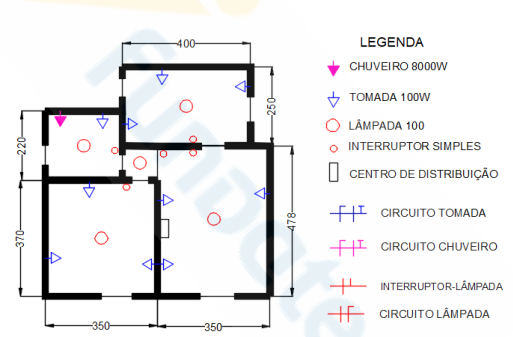

A figura abaixo apresenta a planta baixa de uma instalação elétrica residencial alimentada em 220 V (fase e neutro), com seus respectivos pontos de utilização e traçados de circuitos. Com base nas diretrizes da NBR 5410 – Instalações Elétricas de Baixa Tensão, que estabelece os requisitos mínimos para garantir a segurança, o desempenho e a adequação das instalações elétricas prediais, assinale a alternativa que apresenta, correta e respectivamente, a potência geral do circuito, o disjuntor de proteção geral, o disjuntor para o circuito de chuveiro, o disjuntor para o circuito de tomadas (tug), e o disjuntor de proteção para o circuito de iluminação.

Em um sistema de controle de nível de água em uma caixa d'água, o técnico precisa garantir que a bomba ligue quando o nível estiver baixo e desligue quando estiver cheio. Para isso, ele utiliza um transdutor de nível que envia um sinal elétrico para um CLP. Assinale a alternativa que descreve corretamente o papel do transdutor de nível nesse sistema.

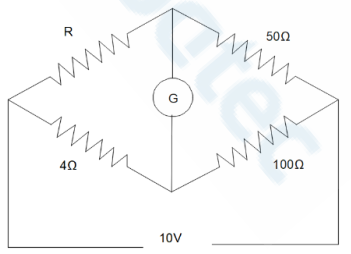

A ponte de Wheatstone é um circuito elétrico muito utilizado para medir com alta precisão a resistência elétrica de um resistor desconhecido e seu funcionamento se baseia no conceito de equilíbrio. Quando a ponte está em equilíbrio, não há corrente elétrica fluindo pelo galvanômetro. Sendo assim, com base na figura abaixo, determine o valor da resistência desconhecida para que o circuito fique em equilíbrio.

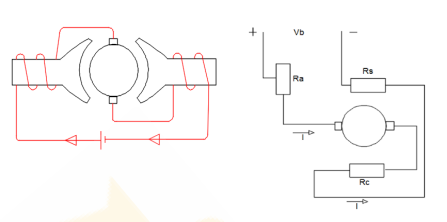

Motores série de corrente contínua são amplamente utilizados em diversos setores industriais e de transporte devido às suas características, e sua aplicação é ideal em situações que demandam um desempenho específico. A figura abaixo mostra um esboço do motor série de corrente contínua:

São características típicas desse motor, EXCETO:

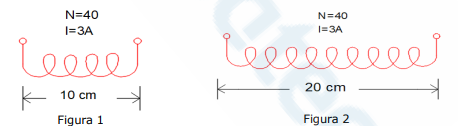

Uma bobina de 10 cm com 40 espiras é percorrida por uma corrente de 3 A, gerando uma intensidade de campo magnético H1, como ilustrado na Figura 1 abaixo. Se o comprimento da bobina for aumentado para 20 cm, mantendo o número de espiras e a corrente constante, a nova intensidade do campo magnético H2 (Figura 2) será:
