Para que as instalações elétricas ofereçam segurança e estabilidade é necessária a manutenção de toda a rede, assim como os sistemas que a compõe. Dessa forma, o encarregado da manutenção deve estar equipado com instrumentos de análise das redes, além de demais equipamentos que permitem medições de grandezas elétricas e análise dos parâmetros envolvidos. Considerando os diversos equipamentos utilizados, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Osciloscópio de bancada: pode medir as tensões alternadas através da visualização gráfica em sua tela.

( ) Multímetro: permite a medição de tensões contínuas e alternadas, além da corrente e da resistência elétrica.

( ) Frequencímetro: mede o valor da corrente de pico em um circuito, além da temperatura dos dispositivos.

( ) Gerador de funções: pode ser usado na produção de formas de onda de rádiofrequência na faixa de UHF.

( ) Terrômetro: é muito usado na medição de resistência de terra, para verificar a malha de aterramento das edificações e nos SPDAs.

A sequência está correta em

Os sistemas elétricos industriais possuem partes onde componentes eletrônicos como transistores e demais semicondutores utilizados como geradores de pulsos e outras funções para controlar equipamentos de potência. Observe o dispositivo representado a seguir:

Trata-se do dispositivo:

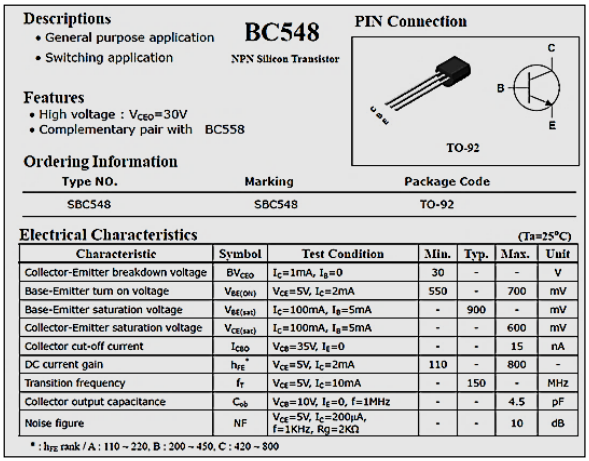

A imagem representa uma ficha técnica de determinado dispositivo semicondutor importado, largamente utilizado em circuitos eletrônicos em diversas aplicações devido ao baixo custo e versatilidade; observe:

De acordo com a ficha técnica desse semicondutor, analise as afirmativas a seguir.

I. Tem aplicação geral incluindo chaveamento.

II. Possui como par complementar o transistor PNP BC 558.

III. Alcança o ganho de tensão para o rank tipo A do h_FE até 800.

IV. Contém tensão base-emissor (saturação) de 700 mV com corrente de coletor de 2 mA.

Está correto o que se afirma apenas em

Em instalações de sistemas elétricos de potência que alimentam uma quantidade de cargas de variadas naturezas, ou seja, que possuem componentes reativas, é possível resultar em um consumo ineficiente, sendo necessária a instalação de um banco de capacitores para correção do fator de potência e redução da componente de energia reativa. Com base no tipo de carga, NÃO contribui para um baixo FP:

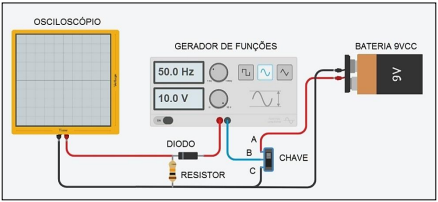

A equação que representa a função da tensão v(t) – total aproximada – que alimenta o circuito formado pelo resistor e diodo retificador, quando a chave do circuito estiver na posição A-B, é:

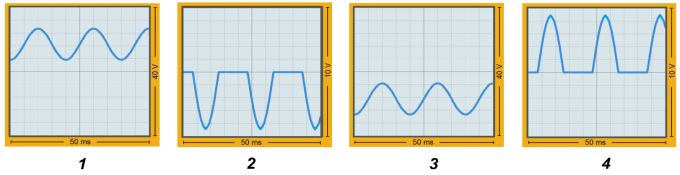

As imagens do osciloscópio, quando o circuito estiver alimentado com a chave comutadora na posição A-B e, depois, na posição B-C, são, respectivamente:

(Considere a queda de tensão típica do diodo retificador de silício.)

Para manutenção e intervenção em Sistemas Elétricos de Potência (SEP), com instalações elétricas energizadas em alta tensão, os trabalhadores que atuam nas zonas controladas e de risco deverão, EXCETO:

Elementos em diagramas e projetos elétricos devem ser identificados durante as atividades de manutenção. Considerando a simbologia definida por normas técnicas, incluindo as representações de dispositivos elétricos empregados em instalações, relacione adequadamente as colunas a seguir.

1.

2.

3.

4.

5.

6.

( ) Interruptor três seções.

( ) Interruptor treeway.

( ) Quadro geral de força embutido.

( ) Quadro geral telefônico.

( ) Ponto de luz fluorescente na parede.

( ) Ponto de luz incandescente no teto.

A sequência está correta em

Na manutenção de instalações elétricas, é necessário adotar medidas de segurança individuais e coletivas, preservando a vida das pessoas próximas, e das equipes que trabalham no mesmo ambiente. São consideradas medidas coletivas, EXCETO:

Os circuitos elétricos nas redes de distribuição de uma instalação elétrica devem possuir dispositivos elétricos e eletrônicos, para garantir o funcionamento ideal e seguro dos equipamentos e pessoas que operam e utilizam tais instalações. De acordo com as definições dos dispositivos, marque V para as afirmativas verdadeiras e F para as falsas.

( ) DR: protege a instalação elétrica e seus componentes contra as sobretensões provocadas diretamente pela queda de raios na edificação ou indiretamente nas proximidades do local.

( ) DPS: equipamentos de seccionamento mecânico destinados a provocar a abertura dos próprios contatos, quando ocorrer uma corrente de fuga à terra.

( ) Disjuntor eletromagnético: opera por meio de disparadores térmicos, magnéticos ou eletrônicos e objetiva proteger os circuitos contra sobrecorrentes.

( ) Fusível: elemento intercalado no circuito que se rompe em condições anormais.

A sequência está correta em
