Questões do Concurso IBGE - FGV

830721 Ano: 2016
Disciplina: Engenharia Civil
Banca: FGV
Orgão: IBGE

Provas:

Analista - Engenharia Civil
Provas ×

Desenho Técnico na Engenharia Civil
Softwares Aplicados à Engenharia CivilAutoCAD

A figura abaixo mostra na parte esquerda um desenho elaborado no Software Autocad.

Enunciado 830721-1

O comando que, executado uma única vez, transforma a figura da parte esquerda na figura da parte direita é: Obs: esse comando cria múltiplas cópias de uma ou mais entidades.

Provas

Questão presente nas seguintes provas

830720 Ano: 2016
Disciplina: Engenharia Civil
Banca: FGV
Orgão: IBGE

Provas:

Analista - Engenharia Civil
Provas ×

Gerenciamento, Planejamento e Controle de Obras

Observe a rede PERT-CPM da figura abaixo, instrumento muito usado no acompanhamento da execução física de obras e serviços de engenharia. Nesse caso, a obra se inicia em 0 e termina em 60.

Enunciado 830720-1

Na rede as atividades, representadas por setas, possuem duração em dias corridos (número acima da seta). Os círculos mostram as incidências de início e término das atividades. O caminho crítico da rede é:

Provas

Questão presente nas seguintes provas

830719 Ano: 2016
Disciplina: Engenharia Civil
Banca: FGV
Orgão: IBGE

Provas:

Analista - Engenharia Civil
Provas ×

Projeto e Execução de Rodovias e FerroviasDrenagem

Em sua função primordial, a drenagem de uma rodovia deve eliminar a água que, sob qualquer forma, atinge o corpo da estrada, captando-a e conduzindo-a para locais em que menos afete a segurança e a durabilidade da via.

A figura abaixo apresenta os dispositivos de drenagem superficial que visam à proteção do corpo da estrada em um trecho em meia encosta.

A valeta de proteção de cortes, que têm como objetivo interceptar as águas que escorrem pelo terreno natural a montante, impedindo-as de atingir o talude e de eventualmente comprometer a estabilidade do corpo da estrada, está indicada no item:

Provas

Questão presente nas seguintes provas

830718 Ano: 2016
Disciplina: Engenharia Civil
Banca: FGV
Orgão: IBGE

Provas:

Analista - Engenharia Civil
Provas ×

GeotecniaBarragens em Geotecnia
Hidráulica e HidrologiaHidráulica na Engenharia Civil

Visando suprir a vazão demandada de um perímetro de irrigação de 1800 L/s um engenheiro precisa construir um reservatório de regularização.

As vazões médias mensais, em um ano crítico, afluentes à seção transversal onde será localizado o barramento são:

Determine o volume d’água mínimo a ser armazenado no reservatório:

Provas

Questão presente nas seguintes provas

830717 Ano: 2016
Disciplina: Engenharia Civil
Banca: FGV
Orgão: IBGE

Provas:

Analista - Engenharia Civil
Provas ×

Normas e Legislações

Em uma licitação de menor preço para execução de uma obra de engenharia, o valor orçado pela Administração foi de R$ 480.000,00. Os valores das propostas apresentadas pelos licitantes estão listados na tabela abaixo.

Enunciado 830717-1

De acordo com a Lei nº 8.666, de 21 de junho de 1993, a alternativa que aponta a(s) empresa(s) com preço(s) manifestamente inexequível(eis) é:

Provas

Questão presente nas seguintes provas

830716 Ano: 2016
Disciplina: Engenharia Civil
Banca: FGV
Orgão: IBGE

Provas:

Analista - Engenharia Civil
Provas ×

EdificaçõesAlvenaria e Acabamento

A figura a seguir representa um tipo de esquadria para edificações definido pela ABNT.

Enunciado 830716-1

Trata-se do seguinte tipo de esquadria:

Provas

Questão presente nas seguintes provas

830715 Ano: 2016
Disciplina: Engenharia Civil
Banca: FGV
Orgão: IBGE

Provas:

Analista - Engenharia Civil
Provas ×

Gerenciamento, Planejamento e Controle de Obras

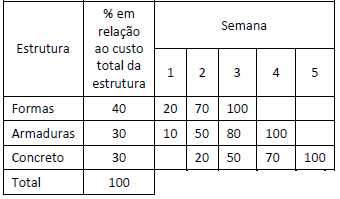

Em uma obra, realiza-se a execução da estrutura em concreto armado. A programação do sistema estrutural é informada no cronograma abaixo. Ao final da quarta semana, foram realizados os seguintes quantitativos:

1. Formas: 90%

2. Armaduras: 50%

3. Concreto: 40%

Enunciado 830715-1

(Os valores nas colunas de cada semana correspondem ao percentual acumulado de serviços executados em cada atividade ao longo da obra) A partir dos dados fornecidos, é possível verificar a situação da obra quanto ao controle de prazos. O percentual total programado (P) e o percentual total realizado (R) do sistema estrutural da obra são, respectivamente:

Provas

Questão presente nas seguintes provas

830714 Ano: 2016
Disciplina: Engenharia Civil
Banca: FGV
Orgão: IBGE

Provas:

Analista - Engenharia Civil
Provas ×

Gerenciamento, Planejamento e Controle de Obras
Orçamento no Planejamento e Controle de Obras na Engenharia Civil

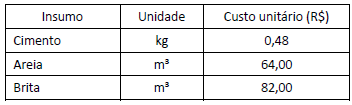

A estrutura de obra de engenharia será realizada em concreto armado. O traço em massa adotado para o concreto será 1: 1,625: 2,70: 0,40 (cimento: areia: brita: fator água-cimento), com consumo de 400 kg de cimento para cada metro cúbico de concreto. As massas específicas da areia e da brita são iguais a 2600 kg/m3 e 2700 kg/m3, respectivamente. Os custos unitários desses materiais estão relacionados na tabela abaixo.

De acordo com os dados fornecidos, o valor do custo de material (cimento, areia e brita) por metro cúbico de concreto estrutural da obra é:

Provas

Questão presente nas seguintes provas

830713 Ano: 2016
Disciplina: Engenharia Civil
Banca: FGV
Orgão: IBGE

Provas:

Analista - Engenharia Civil
Provas ×

Normas e Legislações

A Norma Regulamentadora nº 18 (NR-18) regulamenta o Programa de Condições e Meio Ambiente de Trabalho na Indústria da Construção (PCMAT). Esse é um programa que estabelece procedimentos de ordem administrativa, de planejamento e de organização, que objetivam a implantação de medidas de controle e sistemas preventivos de segurança nos processos, nas condições e no meio ambiente de trabalho na Indústria da Construção. Em relação ao normatizado na NR-18 para o PCMAT, é correto afirmar que:

A

deve ser obrigatoriamente elaborado para estabelecimentos da construção civil com 15 (quinze) trabalhadores ou mais;

B

deve ser elaborado por profissional legalmente habilitado na área de engenharia civil;

C

sua implementação nos estabelecimentos é de responsabilidade dos empregados e da Comissão Interna de Prevenção de Acidentes (CIPA);

D

as instalações sanitárias devem estar situadas em locais de fácil e seguro acesso, e ter um deslocamento inferior a 150 m dos postos de trabalho;

E

as instalações sanitárias devem ter pé-direito mínimo de 2,30m, ou respeitar o que determina o Código de Obras do Município em que se localiza a obra.

Provas

Questão presente nas seguintes provas

830712 Ano: 2016
Disciplina: Engenharia Civil
Banca: FGV
Orgão: IBGE

Provas:

Analista - Engenharia Civil
Provas ×

Estruturas
Resistência dos Materiais e Análise EstruturalEstruturas de Concreto

Considere as seguintes informações sobre tipos de controle da resistência do concreto, X e Y:

X: são retirados exemplares de algumas betonadas de concreto, cujas amostras apresentem no mínimo seis ou doze exemplares, de acordo com a classe do concreto;

Y: consiste no ensaio de exemplares de cada betonada de concreto, sem haver limitação para o número de exemplares do lote.

Analisando as informações de cada uma, conclui-se que:
