Em circuitos de corrente alternada, existem três tipos diferentes de potências com características próprias, que se relacionam a partir do triângulo de potências. Dadas as afirmativas quanto às potências ativa, relativa e aparente,

I. A potência aparente pode ser calculada pela soma dos quadrados das potências ativa e reativa.

II. A potência ativa, também conhecida como potência média, é aquela que realiza um trabalho útil numa determinada carga, ou seja, é aquela que é convertida da forma elétrica para formas não-elétricas.

III. A potência reativa é a potência elétrica trocada entre a fonte que alimenta um circuito com seus indutores e/ou capacitores.

IV. O fator de potência é calculado a partir da divisão da potência ativa pela potência reativa. A partir dele, pode-se analisar como é a composição das potências de uma determinada carga.

verifica-se que estão corretas apenas

O domínio das grandezas elétricas é de grande importância para os profissionais de todas as áreas da Engenharia. A partir delas, pode-se ter noção, por exemplo, da máxima corrente demandada em circuitos elétricos de indústrias, comércios e residências. Nesse sentido, considere 3 estufas secadoras monofásicas, com características resistivas, ligadas a uma indústria com tensão nominal de fase de 220 Volts e de linha de 380 Volts. Os equipamentos têm potências de 1100 Watts, 4400 Watts e 6600 Watts. A corrente total demandada pelas máquinas, as correntes individuais de cada uma delas e a resistência equivalente dessa associação em paralelo é, respectivamente, de

Na seleção de materiais elétricos para diversas aplicações na eletricidade, devem ser consideradas as suas características. Logo, o conhecimento sobre as propriedades físicas e sobre as características técnicas se torna essencial na escolha dos materiais, sejam eles isolantes ou condutores elétricos. A respeito dos materiais elétricos, assinale a alternativa correta.

Na microgeração distribuída, através da geração de energia solar, é essencial ao projetista ter o conhecimento de todos os componentes envolvidos no processo, desde a geração, conexão com cliente e alinhamento do padrão de entrada à distribuída. O inversor de frequência nos sistemas on-grid é o equipamento que faz a conversão de energia elétrica contínua (CC), gerada pelos painéis, em energia elétrica alternada (CA), para ser entregue e conectada no lado do cliente, e, eventualmente, ser devolvida à distribuidora de energia elétrica. A figura ilustra o diagrama unifilar em que são destacados os elementos envolvidos no processo de microgeração distribuída.

Dadas as afirmativas sobre o diagrama unifilar,

I. O inversor possui 3 strings. Na entrada Maximum Power Point Tracking (MPPT3) podem ser associados em série 15 painéis fotovoltaicos de acordo com a configuração individual dos painéis.

II. Os condutores do ponto A são levados da saída do inversor de frequência até o barramento CA, possuindo bitolas distintas dos condutores advindos do medidor bidirecional até o quadro de cargas.

III. Os condutores de aterramento indicado em B devem ter bitola de 10 mm², em borracha etileno-propileno (EPR), e 1,5 kV.

IV. A tensão do Dispositivo de Proteção Contra Surtos (DPS), instalado entre o disjuntor tripolar de 63 A e o quadro de distribuição do cliente, deveria ter tensão superior a 280 V e, se o cliente for atendido em ramal trifásico, alimentado em 380 V entre fases.

verifica-se que está(ão) correta(s)

A interligação de sistemas de unidades consumidoras ao sistema de distribuição depende da natureza da edificação. Por exemplo, uma unidade consumidora educacional será interligada ao sistema por meio de uma subestação aérea, com transformador próprio de 225 kVA. A concessionária local pede, dentre outros, documentos que contêm as características da edificação quanto à localização, carga instalada, modalidade tarifária, descrição do quadro de cargas, detalhando seus fatores de demanda e potência, e, por fim, o layout em AutoCAD® da interligação da unidade consumidora à rede concessionária de energia elétrica, com os detalhes da subestação aérea, como as cotas dos afastamentos mínimos de segurança. No recorte do poste de transformação do cliente a ser atendido, conforme exigência, é ilustrado um dos itens contidos em uma distribuidora para a unidade consumidora em questão, com alguns itens obrigatórios e enumerados no desenho extraídos da norma de distribuição.

Os itens listados de 1 a 5 na figura são, respectivamente,

A análise de projetos elétricos, após o seu recebimento, precisa ser realizada com bastante atenção, conhecendo as principais normas, especificações, documentações, dentre outros, para identificar possíveis inconsistências. Nesse contexto, dadas as afirmativas,

I. Ao receber um projeto elétrico para análise, itens como diagramas unifilares, distribuição de circuitos, demanda, memorial de cálculo do projeto, bem como a Anotação de Responsabilidade Técnica (ART) do responsável pelo projeto são indispensáveis e devem constar nos documentos a serem analisados.

II. Em uma planilha orçamentária, os itens ou insumos devem estar identificados com: unidade, quantidade, preço unitário e total. Itens como condutores, equipamentos elétricos, disjuntores, caixa de distribuição, conduletes, eletrodutos, tomadas e lâmpadas fazem parte do quantitativo elétrico de um projeto.

III. O termo de referência, também chamado de projeto básico, é o documento em que o requisitante esclarece aquilo que realmente precisa, trazendo a definição do objeto e os demais elementos necessários à sua perfeita contratação e execução, não estando o orçamento incluso nesse termo.

verifica-se que está(ão) correta(s)

Edificações públicas, através de projetos de desenvolvimento de inovação e pesquisa (P&D), podem ter bônus na sua fatura de energia elétrica, a partir da microgeração distribuída e de sua conexão ao sistema de distribuição on-grid. Uma edificação pública foi interligada ao sistema de distribuição e produz, através da energia solar fotovoltaica, um percentual de sua energia consumida. O memorial de consumo e produção de energia elétrica ao longo de 4 meses é mostrado na tabela, a partir do primeiro mês após a sua instalação.

Os valores em kWh que preenchem, respectivamente, os campos (I), (II), (III) e (IV) são:

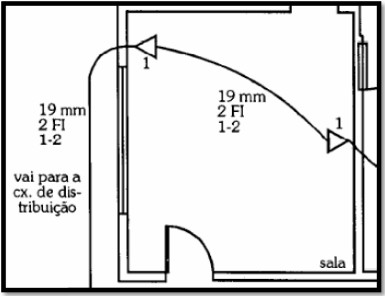

No projeto de infraestrutura de sistemas de telefonia, a interpretação da representação das normas técnicas e os parâmetros de dimensionamento precisam ser compreendidos pelo engenheiro eletricista. No recorte da dependência de uma edificação, representada em Autocad®, afirmações foram ditas em relação ao layout apresentado na figura.

Diante dessas afirmações, assinale a alternativa correta.

No projeto de infraestrutura de telecomunicações para edificações hospitalares, questões referentes a compatibilidade eletromagnética devem ser observadas. Os equipamentos eletromédicos devem ser afastados de Fontes de Radiofrequência (RF) para evitar eventuais avarias em medições de parâmetros vitais, como a oximetria de pulso. Considerando que os parâmetros de referência são calculados com base na tabela 1.

Tabela 1 – Parâmetros de referência para instalações de equipamentos eletromédicos

Suponha que na sala de triagem da emergência de um hospital seja instalado um oxímetro de pulso digital, cuja imunidade declarada em seu manual seja de 3 V/m. As fontes de RF com as características técnicas que estarão na sala estão listadas na tabela 2.

Tabela 2 – Fontes de radiofrequência e características técnicas

Os equipamentos estão em visada direta em relação ao oxímetro, como pode ser observado na figura.

Em relação a esse cenário, as distâncias estão

A respeito da tecnologia Building Information Modeling (BIM), assinale a alternativa correta.
