Prova Completa: Técnico de Eletrotécnica (IF-AP - FUNIVERSA

438252 Ano: 2016
Disciplina: Eletroeletrônica
Banca: FUNIVERSA
Orgão: IF-AP

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaCircuitos Elétricos em Eletricidade
EletrotécnicaCircuitos de Corrente Contínua e de Corrente Alternada

Texto para responder à questão.

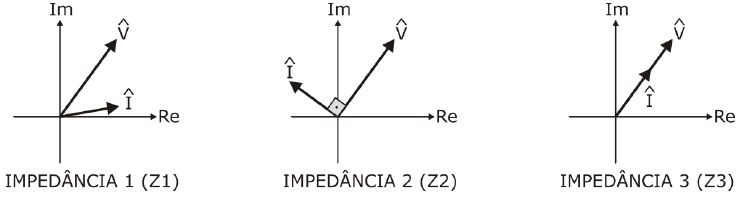

Para determinar a natureza de uma impedância, ou seja, se ela é resistiva, predominantemente indutiva, predominantemente capacitiva ou mesmo puramente indutiva e puramente capacitiva, analisa-se normalmente a relação angular entre tensões e correntes no ramo sob análise. Dessa forma, para se obter a natureza de três impedâncias distintas, denominadas de Z1, Z2 e Z3, que se encontram instaladas em um circuito CA, alunos de uma escola realizaram um experimento, no qual foram feitas medições fasoriais de tensão e de corrente em cada uma das impedâncias. Os resultados das medições são ilustrados na figura a seguir.

Enunciado 438252-1

Com base nas medições fasoriais obtidas pelos alunos, é correto afirmar que as impedâncias Z1, Z2 e Z3 têm natureza, respectivamente, do tipo

Provas

Questão presente nas seguintes provas

438251 Ano: 2016
Disciplina: Eletroeletrônica
Banca: FUNIVERSA
Orgão: IF-AP

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaCircuitos Elétricos em Eletricidade
EletrotécnicaCircuitos de Corrente Contínua e de Corrente Alternada

O conhecimento das relações V x I e I x V dos componentes básicos de circuitos elétricos (resistores, indutores e capacitores) é importante durante a análise de sistemas que operam em regime de corrente contínua ou alternada. Na tabela a seguir, são apresentadas algumas dessas relações:

Enunciado 438251-1

Com base nas relações apresentadas, determine a tensão e a corrente que passa pelo resistor de 10 Ω do circuito CC a seguir, quando este se encontra operando em regime permanente.

Enunciado 438251-2

Provas

Questão presente nas seguintes provas

438250 Ano: 2016
Disciplina: Eletroeletrônica
Banca: FUNIVERSA
Orgão: IF-AP

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaInstalações Elétricas em Eletricidade
EletrotécnicaProteção e Aterramento

Segundo a norma NBR-5410, durante o dimensionamento de condutores elétricos, devem ser considerados fatores de correção de temperatura (FCT) e de número de circuitos (FCNC) com o objetivo de compensar, respectivamente, a influência da temperatura ambiente e os efeitos térmicos provocados por outros condutores próximos. Para uma determinada instalação, após analisar as tabelas disponíveis na NBR-5410, verificou-se a necessidade de considerar FCT=0,61 e FCNC=0,70 para um condutor através do qual passará uma corrente nominal de 21,35 A. Nessa situação, a corrente de projeto a ser considerada no critério de capacidade de condução de corrente é igual a

Provas

Questão presente nas seguintes provas

438249 Ano: 2016
Disciplina: Eletroeletrônica
Banca: FUNIVERSA
Orgão: IF-AP

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaCircuitos Elétricos em Eletricidade
EletrotécnicaCircuitos de Corrente Contínua e de Corrente Alternada

Enunciado 438249-1

As Leis de Kirchhoff consistem em técnicas de grande utilidade para a análise de circuitos elétricos, sejam eles CC ou CA. Com base na Lei de Kirchhoff das Correntes (LKC), os valores das correntes desconhecidas I₁, I₂ e I₃ no circuito elétrico ilustrado acima são:

Provas

Questão presente nas seguintes provas

438248 Ano: 2016
Disciplina: Eletroeletrônica
Banca: FUNIVERSA
Orgão: IF-AP

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaCircuitos Elétricos em Eletricidade
EletrotécnicaCircuitos de Corrente Contínua e de Corrente Alternada

Em sistemas trifásicos, sabe-se que as fontes e impedâncias podem ser ligadas de diferentes formas, entre as quais se destacam as ligações triângulo (Δ) e estrela (Y). A depender do tipo de ligação utilizada, sabe-se que o módulo das tensões de fase (V_fase) e das tensões de linha (V_linha) podem diferir entre si, assim como o módulo das correntes de fase (i_fase) e das correntes de linha (i_linha). Considerando essas informações, assinale a alternativa correta.

A

Para ligações em Y, V_fase = V_linha e ifase > i_linha. Por outro lado, para ligações em Δ, V_fase > V_linha e i_fase = i_linha.

B

Para ligações em Y, V_fase = V_linha e i_fase < i_linha. Por outro lado, para ligações em Δ, V_fase < V_linha e i_fase = i_linha.

C

Para ligações em Y, V_fase = V_linha e i_fase = i_linha. Por outro lado, para ligações em Δ, V_fase < V_linha e i_fase < i_linha.

D

Para ligações em Y, V_fase > V_linha e i_fase = i_linha. Por outro lado, para ligações em Δ, V_fase = V_linha e i_fase > i_linha.

E

Para ligações em Y, V_fase < V_linha e i_fase = i_linha. Por outro lado, para ligações em Δ, V_fase = V_linha e i_fase < i_linha.

Provas

Questão presente nas seguintes provas

438247 Ano: 2016
Disciplina: Eletroeletrônica
Banca: FUNIVERSA
Orgão: IF-AP

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaCircuitos Elétricos em Eletricidade
EletrotécnicaCircuitos de Corrente Contínua e de Corrente Alternada

Texto para responder à questão.

Para determinar a natureza de uma impedância, ou seja, se ela é resistiva, predominantemente indutiva, predominantemente capacitiva ou mesmo puramente indutiva e puramente capacitiva, analisa-se normalmente a relação angular entre tensões e correntes no ramo sob análise. Dessa forma, para se obter a natureza de três impedâncias distintas, denominadas de Z1, Z2 e Z3, que se encontram instaladas em um circuito CA, alunos de uma escola realizaram um experimento, no qual foram feitas medições fasoriais de tensão e de corrente em cada uma das impedâncias. Os resultados das medições são ilustrados na figura a seguir.

Enunciado 438247-1

Ao se calcular as potências complexas absorvidas pelas impedâncias Z1, Z2 e Z3, foram verificados fatores de potência FP1, FP2 e FP3, respectivamente. A respeito dos resultados obtidos, é correto afirmar sobre os fatores de potência que

Provas

Questão presente nas seguintes provas

438246 Ano: 2016
Disciplina: Eletroeletrônica
Banca: FUNIVERSA
Orgão: IF-AP

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaCircuitos Elétricos em Eletricidade
EletrotécnicaCircuitos de Corrente Contínua e de Corrente Alternada

O entendimento de circuitos elétricos é bastante útil no momento de desenvolver soluções práticas para avaliação e teste de instalações elétricas. Em uma determinada instalação elétrica, deseja-se realizar um teste de continuidade em um cabo condutor responsável pela interligação de um painel de comando com um disjuntor instalado em campo. Para esse teste, dispõe-se apenas de um multímetro e, devido às dimensões físicas do condutor, não é possível conectar as pontas de prova do multímetro às duas extremidades do cabo simultaneamente. Considerando que o multímetro já se encontre ajustado para realização do teste de continuidade, que o disjuntor e o painel possuam estruturas metálicas de suporte e de proteção, respectivamente, que se encontram conectadas a uma mesma malha de aterramento e que o multímetro e os demais componentes da instalação se encontrem em perfeito estado, é correto afirmar que o teste de continuidade deverá ser realizado por meio dos seguintes procedimentos:

A

deixar o cabo no lado do disjuntor em aberto e conectar as pontas de prova do multímetro entre a extremidade do cabo no lado do painel e a estrutura metálica aterrada do painel.

B

conectar o cabo no lado do disjuntor à estrutura metálica aterrada do disjuntor e conectar as pontas de prova do multímetro entre a extremidade do cabo no lado do painel e a estrutura metálica aterrada do painel.

C

conectar o cabo no lado do disjuntor à estrutura metálica aterrada do disjuntor e conectar uma das pontas de prova do multímetro à extremidade do cabo no lado do painel, deixando a outra ponta de prova do multímetro em aberto.

D

deixar o cabo no lado do disjuntor em aberto e conectar uma das pontas de prova do multímetro à extremidade do cabo no lado do painel, deixando a outra ponta de prova do multímetro em aberto.

E

conectar o cabo no lado do disjuntor à estrutura metálica aterrada do disjuntor e conectar as duas pontas de prova do multímetro à extremidade do cabo no lado do painel.

Provas

Questão presente nas seguintes provas

438245 Ano: 2016
Disciplina: Eletroeletrônica
Banca: FUNIVERSA
Orgão: IF-AP

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaCircuitos Elétricos em Eletricidade
EletrotécnicaCircuitos de Corrente Contínua e de Corrente Alternada

Tabela para responder à questão.

Enunciado 438245-1

Enunciado 438245-2

O monitoramento do fator de potência (FP) de impedâncias em circuitos elétricos CA é de grande importância para a utilização otimizada das instalações. Nesse contexto, sabe-se que o FP deve ser classificado como ‘adiantado’ ou ‘atrasado’, a depender da natureza da impedância do circuito. Para a instalação ilustrada na figura, é correto afirmar que o módulo da impedância equivalente vista pela fonte e o FP serão, respectivamente, iguais a

Provas

Questão presente nas seguintes provas

438244 Ano: 2016
Disciplina: Eletroeletrônica
Banca: FUNIVERSA
Orgão: IF-AP

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaCircuitos Elétricos em Eletricidade
EletrotécnicaCircuitos de Corrente Contínua e de Corrente Alternada

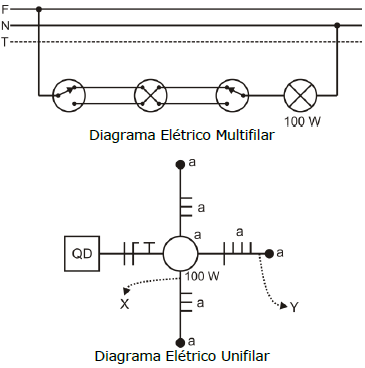

A figura acima ilustra um diagrama elétrico multifilar de uma instalação constituída de três interruptores que acionam uma lâmpada e seu respectivo diagrama elétrico unifilar, o qual precisa de correções. A respeito das correções necessárias para a correta representação do circuito, assinale a alternativa correta.

A

No eletroduto X deveriam existir uma fase, um neutro e um retorno, enquanto que no eletroduto Y deveriam existir 4 retornos.

B

No eletroduto X deveriam existir uma fase e dois retornos, enquanto que no eletroduto Y deveriam existir 4 retornos.

C

No eletroduto X deveriam existir uma fase e dois retornos, enquanto que no eletroduto Y deveriam existir uma fase, um neutro e dois retornos.

D

No eletroduto X deveriam existir uma fase, um neutro e um retorno, enquanto que no eletroduto Y deveriam existir uma fase, um neutro e dois retornos.

E

A representação do X está correta, enquanto que no eletroduto Y deveriam existir uma fase, um neutro e dois retornos.

Provas

Questão presente nas seguintes provas

438243 Ano: 2016
Disciplina: Eletroeletrônica
Banca: FUNIVERSA
Orgão: IF-AP

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaCircuitos Elétricos em Eletricidade
EletrotécnicaCircuitos de Corrente Contínua e de Corrente Alternada

Enunciado 438243-1

Durante um experimento, deseja-se representar o circuito elétrico de uma lanterna incandescente. A estrutura da lanterna utilizada no experimento é ilustrada na figura acima. Assinale a alternativa que apresenta corretamente o circuito da lanterna, considerando que as partes condutoras que interligam a lâmpada possuem resistência desprezível.
