Considerando-se o microcontrolador PIC18F4520, analise o código assembly a seguir.

ORG 0x00

INICIO:

LFSR 0,0x000

MOVLW 3

SETUP:

MOVWF POSTINC0,ACCESS

DECF WREG,w,ACCESS

BNZ SETUP

DECF FSR0L,f,ACCESS

MOVF POSTDEC0,w,ACCESS

ADDWF POSTDEC0,w,ACCESS

SUBWF POSTDEC0,f,ACCESS

NOP

Considerando-se todos os registradores envolvidos na operação inicialmente em zero, qual o valor armazenado na memória no endereço 0x00 do banco 0 ao fim da execução destas?

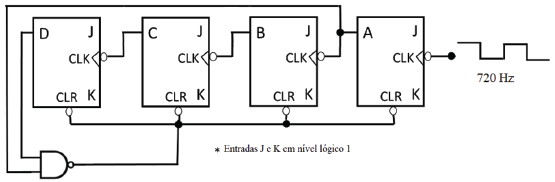

Para o circuito contador apresentado na figura a seguir as entradas J e K estão ligados em nível lógico 1.

Para um o sinal clock com frequência de 720 Hz, é correto afirmar que a frequência do sinal em D será de, aproximadamente, quantos Hz?

Considere a seguinte expressão booleana:

!$ x \, = \, A \bar{B}C \, + \, C\bar{D} \, + \, AB \bar{C} \bar{D} \, + \, \bar{A} B \bar{C} \bar{D} \, + \, \bar{C} \bar{B} + CD \bar{B} !$

Qual a versão simplificada da equação booleana anterior?

Considere o circuito a seguir.

O circuito é formado por uma fonte de corrente contínua I, um indutor L, um resistor R e uma chave S.

Considere que a chave seja fechada no instante de tempo t=0s.

Nesta condição, é correto afirmar que

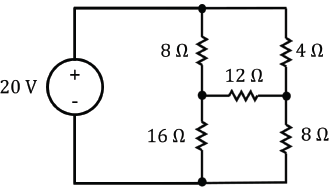

O circuito a seguir apresenta uma fonte de tensão aplicada em diversas resistências.

Qual a potência entregue pela fonte de tensão de corrente contínua de 20 V?

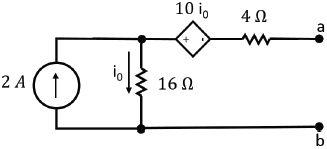

Considere circuito a seguir.

O valor do resistor RL a ser conectado entre os terminais A e B para absorver a máxima potência deverá ser de

O método dos dois wattímetros é, de modo geral, o mais utilizado para medições de potência trifásica.

Para tal, os dois wattímetros devem estar ligados apropriadamente a duas fases quaisquer do sistema trifásico, conforme a figura apresentada a seguir, em que W1 e W2 representam os dois wattímetros.

Em relação a este método de medição de potência é correto afirmar, EXCETO:

No que se refere ao problema do fluxo de potência em redes de energia elétrica, analise as afirmações a seguir.

I - O fluxo de potência ativa nas linhas de transmissão é majoritariamente impactado pela defasagem angular entre as barras.

II - Durante o processo de cálculo do fluxo de potência, pode ser necessária a transformação de barras do tipo PV para o tipo PQ, caso a quantidade de potência reativa para manter a tensão seja insuficiente.

III - Uma das finalidades das barras do tipo V!$ \theta !$ é a de fechar o balanço de potência da rede.

Está correto apenas o que se afirma em

A potência ativa transmiti da por uma linha de transmissão pode ser aumentada com a compensação série. Nesta condição, a compensação pode ser feita com o uso de capacitores de forma a reduzir os efeitos indutivos das linhas.

Dentre as vantagens da instalação de capacitores em série é correto citar, EXCETO que

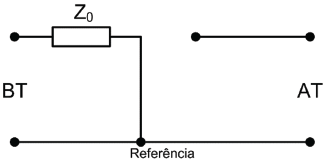

Um transformador trifásico possui o seguinte circuito equivalente de sequência zero.

Considerando-se que Z₀ seja a impedância de sequência zero, BT o lado de baixa tensão e AT o lado de alta tensão, a correta ligação é do transformador com
