O IFBa planeja a construção de um tanque séptico para o novo Campus Rural da instituição que receberá 240 discentes semestralmente para ingresso no curso de graduação em engenharia sanitária e ambiental.

Dados: contribuição de esgoto = 50 L/hab.dia; contribuição de lodo fresco = 0,20 L/hab.dia; tempo de detenção = 12 horas e taxa de acumulação de lodo = 137 dias.

Sabendo-se que a temperatura média do local é de 31 °C, que o consumo per capita de água é de 150 L/hab.dia, que se planeja realizar a limpeza do tanque com frequência de 3 anos e que a geometria do tanque é retangular, o volume, em m³, efetivo útil da fossa séptica será igual a

De acordo com a NBR 9649/1986, cada trecho da rede coletora de esgoto sanitário deve ser verificado pelo critério de tensão trativa média, para a vazão inicial de projeto, com coeficiente de Manning n = 0,013. A declividade mínima que satisfaz essa condição pode ser determinada pela equação: Imin= 0,0055Qi^-0,47.

Com base no exposto os valores mínimos de vazão e tensão trativa que podem ser utilizados para que as condições acima sejam atendidas são:

Um loteamento está sendo planejado para o bairro IFBa, ocupante de uma área de 150 hectares, para atender a uma população de projeto de 20.000 habitantes. No bairro em questão, já existe uma rede que será aproveitada pelo empreendimento, sendo conhecidos os seguintes dados da rede existente:

I - Coeficiente de retorno de 100%;

II - Coeficiente do dia de maior consumo = 1,20 e Coeficiente da hora de maior consumo = 1,50;

III - Densidade de rede coletora de esgotos existente = 200 m /hectare;

IV - Vazão de infiltração nos coletores = 0,0005 l/s.m.;

V - Vazão de contribuição total de esgotos na rede coletora levantada por vertedor do tipo basculante = 0,8 l/s.ha.

Com base nos respectivos dados, o consumo per capita (L/hab.dia) é igual a

De acordo com a NBR 9.649/1986 (Projeto de redes coletoras de esgoto sanitário), na rede coletora podem existir vários acessórios como Terminal de Limpeza (TL), Caixa de Passagem (CP), Terminal de Inspeção e Limpeza (TIL) e Poço de Visita (PV).

Nesse sentido, qual é uma condição exclusiva para a instalação do PV?

Julgue como verdadeiras (V) ou falsas (F) as afirmações sobre o dimensionamento hidráulico de redes coletoras de esgoto.

( ) Inexistindo dados pesquisados e comprovados com validade estatística, recomenda-se como o maior valor de vazão 1,5 l/s em qualquer trecho da rede coletora.

( ) Os diâmetros a empregar nas redes coletoras devem ser os previstos nas normas e especificações brasileiras relativas aos diversos materiais, sendo o menor diâmetro adotado o DN 50.

( ) Cada trecho deve ser verificado pelo critério de tensão trativa de valor mínimo de 1,0 Pa, utilizando-se a vazão final para coeficiente de Manning n = 0,013.

( ) A máxima declividade admissível é aquela para qual se tenha velocidade final = 5 m/s.

( ) No caso de lançamento de contribuição de tempo seco ao interceptor, o valor mínimo de tensão trativa média deve ser de 1,5 Pa para vazão inicial e coeficiente de Manning n= 0,013.

De acordo com as afirmações, a sequência correta é

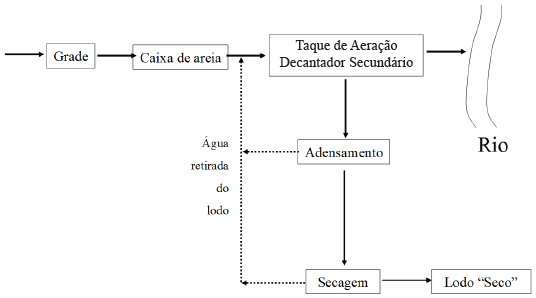

A figura a seguir exemplifica um fluxograma de tratamento biológico de esgoto sanitário.

Acerca da figura é correto afirmar que se trata do fluxograma do processo de

Os sistemas de esgotamento sanitário podem ser classificados como unitário ou separador.

Sobre o sistema separador é correto o que se afirma em:

O traçado das adutoras geralmente é definido com base em critérios técnicos e econômicos devendo, por isso, a sua concepção ser realizada com o auxilio de levantamentos topográficos, geotécnicos e inspeção de campo.

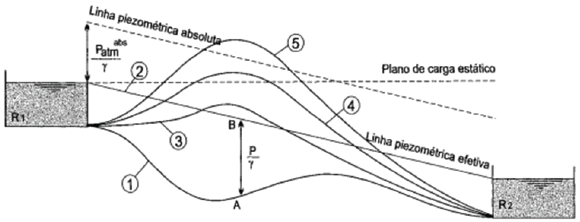

Tendo em vista a topografia dos terrenos onde as adutoras serão instaladas e o regime de operação, comumente cinco perfis de traçados podem ser estabelecidos, conforme a figura a seguir.

Fonte: Porto (2006).

Sobre os perfis das adutoras, analise a figura e as afirmações seguintes.

I - No perfil (1) a tubulação está totalmente abaixo da linha piezométrica efetiva; assim, a carga de pressão reinante na tubulação, correspondente ao segmento AB, é superior à pressão atmosférica em todo o seu perfil, tratando-se, portanto, de um escoamento forçado.

II - O perfil (2) coincide com a linha piezométrica efetiva; por conseguinte, o conduto tem trechos com escoamento livre e trechos com escoamento forçado, com pressão na superfície igual à atmosférica.

III - No perfil (3) o conduto corta a linha piezométrica efetiva; consequentemente, o trecho da tubulação situado acima dessa linha fica sujeito a pressões inferiores à atmosférica, podendo ocasionar a entrada de ar e a contaminação da água, pela possibilidade de sucção, apresentando vazão real menor que a vazão projetada, podendo ser adotada, nesse caso, uma caixa de passagem.

IV - No perfil (4) o conduto corta o plano de carga estático, além de cortar a linha piezométrica efetiva. Nesse caso, a água não atinge naturalmente o trecho situado acima do nível de água no reservatório R1 e o escoamento só é possível após o enchimento da tubulação. O trecho situado acima da linha piezométrica efetiva denominase escorva.

V - No perfil (5) o conduto corta a linha piezométrica absoluta, sendo, portanto, impossível o escoamento por gravidade.

É correto apenas o que se afirma em

De acordo com Pádua e Heller (2016), no Brasil a prática consagrada para o tratamento de águas superficiais, na maioria das situações, inclui etapas de clarificação, desinfecção, fluoretação e estabilização química, sendo que, de acordo com os processos e operações unitárias incluídos em cada etapa, existem diversas técnicas de tratamento de água para abastecimento público.

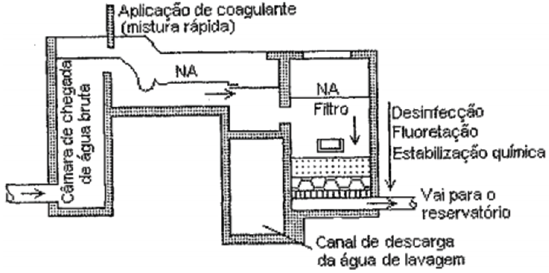

Observe a figura a seguir.

Nesse contexto, a figura extraída de Pádua e Heller (2016) representa a técnica de tratamento denominada

Em relação ao volume de reservação utilizados em projetos de sistema público de abastecimento de água, julgue como verdadeiro (V) ou falso (F) as afirmações seguintes.

( ) Se a adução for contínua durante as 24 horas do dia, o volume armazenado será igual ou maior que 1/3 do volume distribuído no dia de consumo máximo.

( ) Se a adução for descontínua e se fazendo em um só período, que coincidirá com o período do dia em que o consumo é máximo, o volume armazenado será igual ou maior que um 1/3 do volume distribuído no dia de consumo máximo e igual ou maior que o produto da vazão média do dia de consumo máximo pelo tempo em que a adução permanecerá inoperante nesse dia de consumo máximo.

( ) Se a adução for descontínua ou sendo contínua, não coincidindo com o período do dia em que o consumo é máximo, o volume armazenado será igual ou maior que 1/30 do volume distribuído no dia de consumo máximo acrescido do produto da vazão média do dia de consumo máximo pelo tempo em que a adução permanecerá inoperante nesse dia de consumo máximo.

( ) A capacidade do reservatório elevado será de 10 a 20 % do valor total da capacidade de reservação necessária.

( ) O volume mínimo do reservatório elevado será de 1/3 do volume distribuído no dia de consumo máximo.

De acordo com as afirmações, a sequência correta é
