Prova Completa: Técnico de Laboratório - Automação Industrial (IF-ES

2419159 Ano: 2011
Disciplina: Engenharia Eletrônica
Banca: IF-ES
Orgão: IF-ES

Provas:

Técnico de Laboratório - Automação Industrial
Provas ×

TransistoresTransistor Junção Bipolar (TJB)

Considere a seguinte situação: a saída de um sensor hipotético S1 é formada por um transistor NPN em coletor aberto, enquanto a saída de outro sensor hipotético S2 é formada por um transistor PNP em coletor aberto. Considere que tanto S1 como S2 têm uma carga ligada a sua saída. A respeito desses sensores, marque a afirmação FALSA.

A

O sensor com saída NPN, ao ser acionado, comuta a carga ao terminal negativo do circuito.

B

O sensor com saída PNP, ao ser acionado, comuta a carga ao potencial positivo do circuito.

C

A saída NPN funciona como dreno de corrente.

D

A saída PNP funciona como fonte de corrente.

E

Para ligar um CLP à saída do sensor S1, conecta-se o emissor do transistor de saída ao terminal positivo do circuito e o coletor ao terminal de entrada de sinal do CLP.

Provas

Questão presente nas seguintes provas

2419158 Ano: 2011
Disciplina: Engenharia Eletrônica
Banca: IF-ES
Orgão: IF-ES

Provas:

Técnico de Laboratório - Automação Industrial
Provas ×

Acionamentos pneumáticos e hidráulicos

Marque a afirmação FALSA.

A

Na saída de ar comprimido de um compressor de ar, é necessário usar equipamentos como separadores de condensado e secadores, a fim de diminuir a umidade do ar comprimido.

B

Em circuitos pneumáticos, não é necessário usar válvulas reguladoras de pressão de ar.

C

Contatores e relés são chaves de comutação eletromagnética. O contator é usado para acionamento de cargas de grande potência, enquanto o relé é usado para acionamento de cargas de pequena potência.

D

Os relés térmicos podem ser usados como dispositivos de proteção de motores elétricos. O relé térmico pode proteger o motor contra sobrecarga e falta de fase.

E

Reostatos são resistências variáveis usadas para regular correntes de valor alto em circuitos elétricos.

Provas

Questão presente nas seguintes provas

2419157 Ano: 2011
Disciplina: Engenharia Eletrônica
Banca: IF-ES
Orgão: IF-ES

Provas:

Técnico de Laboratório - Automação Industrial
Provas ×

Instrumentação industrial

Marque a afirmação FALSA.

A

É possível usar sensores tipo Reed-Switch para detectar a posição de cilindros pneumáticos.

B

Manômetros são utilizados para medir pressão relativa, não pressão absoluta.

C

O ar comprimido contaminado por poeira pode provocar fissuras no interior de um dispositivo pneumático.

D

Em um circuito pneumático, o ar comprimido é usualmente armazenado em um reservatório. Apesar de serem usados para acumular ar comprimido, esses reservatórios devem dispor de drenos, a fim de permitir a eliminação da água que se acumula no reservatório.

E

Nos sensores de barreira, usualmente o transmissor e o receptor são montados no mesmo encapsulamento e o acionamento ocorre quando um objeto reflete o feixe de luz infravermelha.

Provas

Questão presente nas seguintes provas

2419156 Ano: 2011
Disciplina: Engenharia Elétrica
Banca: IF-ES
Orgão: IF-ES

Provas:

Técnico de Laboratório - Automação Industrial
Provas ×

Proteção de Sistemas ElétricosDispositivos de Proteção

Marque a afirmação FALSA.

A

Sensores de proximidade indutivos podem ser usados para detectar a presença de objetos metálicos.

B

Sensores de proximidade capacitivos podem ser usados para detectar plástico e madeira.

C

Em relés com retardo na energização, os contatos do relé são acionados certo tempo após a energização da bobina.

D

Em relés com retardo na desenergização, os contatos do relé são desacionados certo tempo antes da energização da bobina do relé.

E

Fusíveis são dispositivos adequados à proteção de circuitos elétricos contra curto-circuito.

Provas

Questão presente nas seguintes provas

2419155 Ano: 2011
Disciplina: Engenharia Elétrica
Banca: IF-ES
Orgão: IF-ES

Provas:

Técnico de Laboratório - Automação Industrial
Provas ×

Circuitos ElétricosCircuitos CCCapacitância e indutância

Ainda considerando a situação exposta na questão 45, marque a opção que apresenta erro do técnico.

A

Continuando a experiência no laboratório de Eletrônica Analógica, outro aluno te chama e te pergunta como ligar o voltímetro, a fim de medir a queda de tensão em um resistor. Você o orienta a ligar o voltímetro em paralelo com o resistor.

B

Mais um aluno te chama. Ele te pergunta se pode usar um amplificador operacional para construir um circuito seguidor de tensão e você afirma que sim.

C

O professor afirma que a indutância de uma bobina cresce com o número de espiras e você concorda com ele.

D

O professor afirma que a ligação de duas bobinas em série aumenta a indutância do circuito. Você concorda com ele.

E

Um aluno te pergunta se a reatância capacitiva de um capacitor é inversamente proporcional à capacitância do capacitor. Você afirma que não.

Provas

Questão presente nas seguintes provas

2419154 Ano: 2011
Disciplina: Engenharia Elétrica
Banca: IF-ES
Orgão: IF-ES

Provas:

Técnico de Laboratório - Automação Industrial
Provas ×

Circuitos ElétricosCircuitos CCCapacitância e indutância

Suponha que você precisa preparar um conjunto de equipamentos, para que o professor da disciplina de Eletrônica Analógica possa realizar uma aula de laboratório. A respeito dessa preparação, identifique, dentre as situações descritas abaixo, aquela que apresenta atitude CORRETA.

A

Você precisa consertar a tomada de um filtro de linha, mas, embora o filtro tenha três fios (fase, neutro e terra), a única tomada disponível para o conserto possui somente dois pinos. Para resolver o problema, você pode ligar o fio terra e o fio neutro no mesmo pino da tomada, pois isso não acarreta nenhum risco a pessoas ou a equipamentos elétricos.

B

Continuando a preparação dos equipamentos, você descobre que um disjuntor de 20A do quadro de distribuição do laboratório desarma todas as vezes que você o liga. Para resolver o problema, você pode substituir o disjuntor de 20A por um disjuntor de 50A, pois isso não acarreta nenhum risco à segurança da instalação elétrica do laboratório.

C

O professor da disciplina de Eletrônica Analógica havia solicitado a você que providenciasse resistores capazes de trabalhar com tensão contínua de 10V e corrente contínua de 500mA. Você escolhe resistores que suportam potência máxima de 0,25W.

D

Montada a experiência, um dos alunos te chama e te pergunta como ligar o amperímetro, para medir a corrente que passa por um resistor. Você diz a ele que o amperímetro deve ser ligado em paralelo com o resistor.

E

Um dos alunos te pergunta se a reatância indutiva é diretamente proporcional ao valor do indutor. Você afirma que sim.

Provas

Questão presente nas seguintes provas

2419153 Ano: 2011
Disciplina: Engenharia Eletrônica
Banca: IF-ES
Orgão: IF-ES

Provas:

Técnico de Laboratório - Automação Industrial
Provas ×

Circuitos de excitação senoidal, fasores em c.a., impedância e tensão eficaz

Marque a afirmação FALSA.

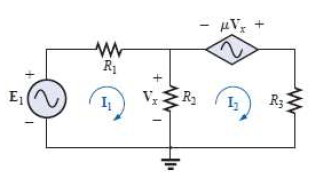

Enunciado 2982191-1

A

No circuito da figura, a equação da tensão V_x é: V_x=(I₂-I₁)R₂.

B

No circuito da figura, há uma fonte de tensão dependente.

C

No circuito da figura, aplicando a lei das tensões de Kirchhoff na malha da corrente I₁, obtemos a seguinte equação: E₁– I1R1 – R₂(I₁-I₂)=0 .

D

Na análise de circuitos eletrônicos em geral, o modelo de um transistor pode incluir fontes controladas.

E

No circuito da figura, a tensão no resistor R₂ controla a fonte existente na malha da corrente I₂.

Provas

Questão presente nas seguintes provas

2419152 Ano: 2011
Disciplina: Engenharia Eletrônica
Banca: IF-ES
Orgão: IF-ES

Provas:

Técnico de Laboratório - Automação Industrial
Provas ×

Semicondutores de potência (DIAC, TRIAC, SCR, IGBT, GTO)

Marque a afirmação FALSA.

A

Em um circuito de corrente alternada, a inserção de um capacitor contribui para adiantar a corrente da fonte em relação à tensão da fonte.

B

Em um circuito de corrente alternada, cargas indutivas tendem a provocar atraso da corrente da fonte em relação à tensão da fonte.

C

Os triacs não podem ser usados no controle de circuitos de corrente alternada.

D

Um diodo pode ser usado para proteger determinado circuito contra inversão de polaridade da fonte de alimentação.

E

Sem histerese suficiente, a saída de um sensor de proximidade poderá oscilar, quando houver vibração significativa no sensor ou no objeto alvo da detecção.

Provas

Questão presente nas seguintes provas

2419151 Ano: 2011
Disciplina: Engenharia Eletrônica
Banca: IF-ES
Orgão: IF-ES

Provas:

Técnico de Laboratório - Automação Industrial
Provas ×

Circuitos de primeira e segunda ordem

Seja um circuito elétrico formado somente por uma fonte de alimentação e por dois resistores, R1 e R2. A respeito desse circuito, marque a alternativa correta.

A

A potência dissipada no resistor R1 é inversamente proporcional à corrente que flui por ele.

B

Supondo que a fonte desse circuito seja de tensão contínua, a inserção de um indutor descarregado em série com a fonte ocasionará, com o passar do tempo, a interrupção da circulação de corrente no circuito.

C

Suponha que a fonte desse circuito seja de tensão contínua e que foi inserido um indutor descarregado em série com a fonte. Quando o circuito é ligado, a corrente da fonte não atinge imediatamente seu valor máximo, em razão do processo de carregamento do indutor.

D

Suponha que a fonte desse circuito seja de tensão contínua. Foram colocados uma chave liga/desliga e um indutor, ambos em série com a fonte e com os dois resistores, R1 e R2. Quando a chave é ligada, o indutor está descarregado. Após certo período de tempo, mais de 100 vezes maior que a constante de tempo do circuito, a chave é aberta. Como resultado, não há risco de centelhamento entre os terminais da chave.

E

Suponha que a fonte desse circuito seja de tensão contínua e que foi inserido um indutor descarregado em série com a fonte. A constante de tempo do circuito resultante é diretamente proporcional à resistência equivalente do circuito.

Provas

Questão presente nas seguintes provas

2419150 Ano: 2011
Disciplina: Engenharia Elétrica
Banca: IF-ES
Orgão: IF-ES

Provas:

Técnico de Laboratório - Automação Industrial
Provas ×

Circuitos ElétricosLeis de Ohm e Kirchhoff

Seja um circuito elétrico formado somente por uma fonte de alimentação e por dois resistores, R1 e R2. A respeito desse circuito, marque a alternativa correta.

A

A potência elétrica total fornecida pela fonte não é dada pela soma das potências consumidas pelos resistores.

B

Se a fonte de tensão for de tensão alternada, o fator de potência desse circuito será igual a 1 (um).

C

Para medir corretamente o valor da resistência R2 com um Ohmímetro, não é necessário retirar o resistor do circuito.

D

Se a fonte de tensão for de tensão alternada, as reatâncias dos resistores provocam defasagem entre a tensão da fonte e a corrente da fonte.

E

Se o valor nominal do resistor R1 for 100Ω, com tolerância de 5%, o valor do resistor R1 medido por um Ohmímetro pode estar entre 93 Ω e 104 Ω.
